Manipulador Morse con IC 555: ¡Construye tu propio emisor de mensajes secretos!
¿Alguna vez te has preguntado cómo se comunicaba el mundo antes de la llegada de WhatsApp o el internet? La respuesta está en los pulsos eléctricos y en el ingenio de la comunicación a larga distancia. Hoy, en el blog de Electrineil Chile, te enseñaremos a revivir esta tecnología clásica construyendo tu propio Manipulador Morse.
Un poco de historia: El código que cambió el mundo
El código Morse fue desarrollado por Samuel Morse y Alfred Vail a principios de la década de 1830. Este sistema revolucionó las comunicaciones al permitir que mensajes complejos se enviaran a través de cables telegráficos mediante "puntos" y "rayas" (señales cortas y largas).
Durante décadas, fue el estándar para la navegación marítima, la aviación y las operaciones militares. Aunque hoy parece algo del pasado, el código Morse sigue siendo una habilidad fascinante entre radioaficionados y una excelente manera de aprender las bases de la electrónica.
¿Cómo funciona nuestro Manipulador Morse?

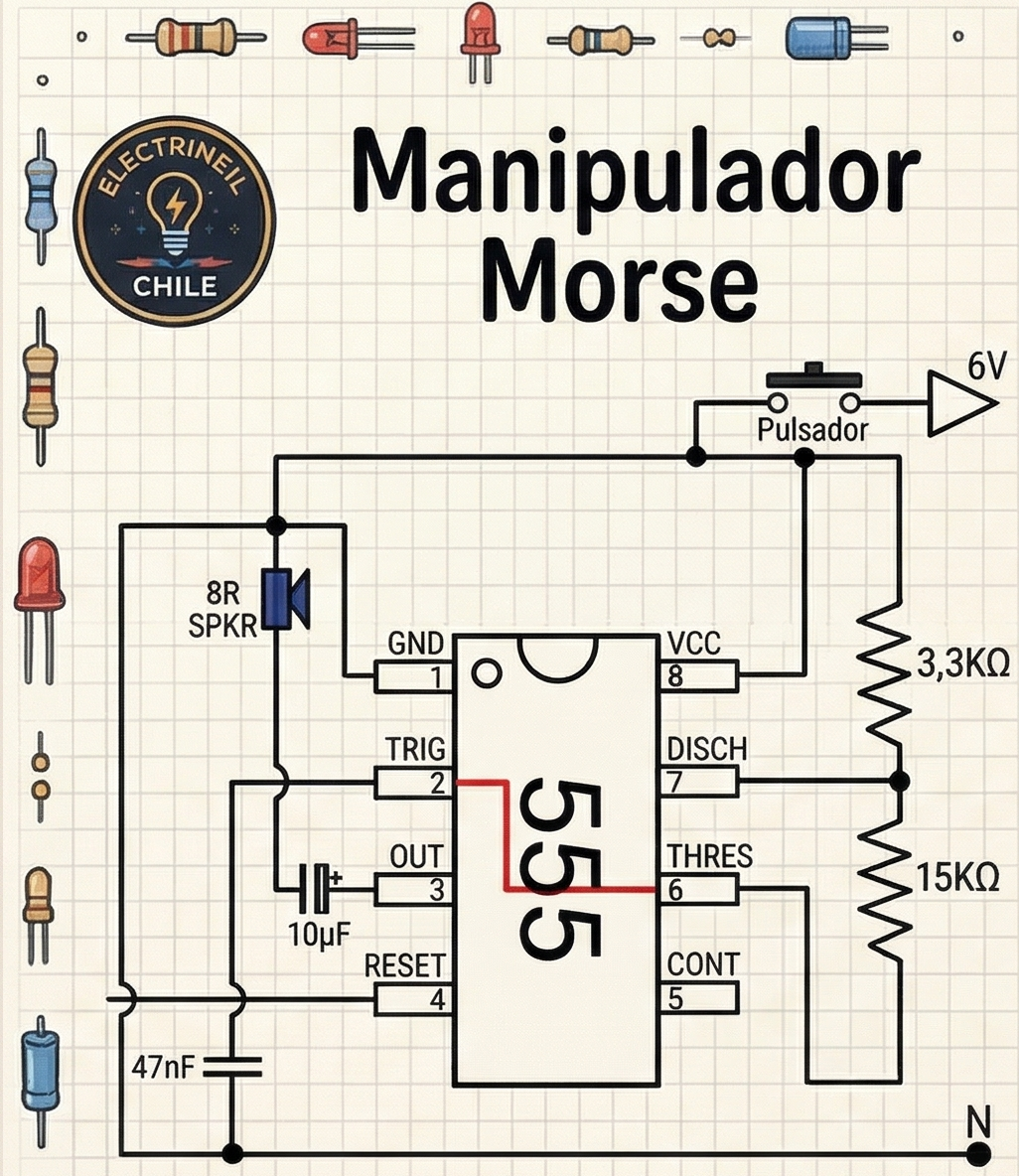

En este proyecto, utilizamos el legendario Circuito Integrado 555, configurado como un oscilador. Al presionar el pulsador (que actúa como la llave telegráfica), cerramos el circuito y permitimos que el 555 genere una señal sonora a través del altavoz.
Es un proyecto ideal para:
- Aprender a leer diagramas electrónicos.
- Practicar soldadura o armado en protoboard.
- Entender el funcionamiento de los temporizadores y osciladores.
¿Cómo se usa?
¡Es muy sencillo! Una vez armado el circuito:
- Conecta tu fuente de poder (una batería de 6V o 9V).
- Mantén presionado el pulsador por un tiempo breve para un punto.
- Manténlo presionado por un tiempo tres veces más largo para una raya.
- ¡Combínalos para formar letras y números!
🚀 ¿Listo para empezar tu aventura electrónica?
No necesitas buscar en mil lugares para encontrar los componentes de este proyecto. En Electrineil Chile tenemos todo lo que necesitas para armar este Manipulador Morse y muchos otros prototipos.
Desde el IC 555, resistencias de precisión, condensadores, hasta protoboards de alta calidad. Queremos que tus proyectos pasen del papel a la realidad con los mejores insumos del mercado.
🛠️ Materiales Necesarios para tu Manipulador Morse
Para armar este proyecto, necesitarás los siguientes componentes electrónicos. La buena noticia es que todos son económicos y fáciles de conseguir en nuestra tienda.
| Cantidad | Componente | Función en el circuito |
| 1 | Circuito Integrado NE555 | El "cerebro" que genera el tono de audio. |
| 1 | Resistor de 3,3KΩ | Controla el tiempo de carga del condensador. |
| 1 | Resistor de 1,5KΩ | Define la frecuencia (el tono) del sonido. |
| 1 | Capacitor Electrolítico de 10uF | Estabiliza la salida de audio hacia el parlante. |
| 1 | Capacitor Cerámico de 47nF | Determina la oscilación junto con las resistencias. |
| 1 | Parlante pequeño (8Ω ) | Convierte la señal eléctrica en el sonido "beep". |
| 1 | Pulsador (Push Button) | Tu "llave" para enviar los puntos y rayas. |
| 1 | Protoboard y Cables Jumper | Para armar todo sin necesidad de soldar. |
| 1 | Batería de 6V o 9V |
La fuente de energía para tu manipulador. |
👉 ¡Hacemos envíos a todo Chile!
¿Te gustó este tutorial? Déjanos un comentario y cuéntanos qué otro circuito te gustaría aprender a armar. ¡Nos vemos en el próximo proyecto!
