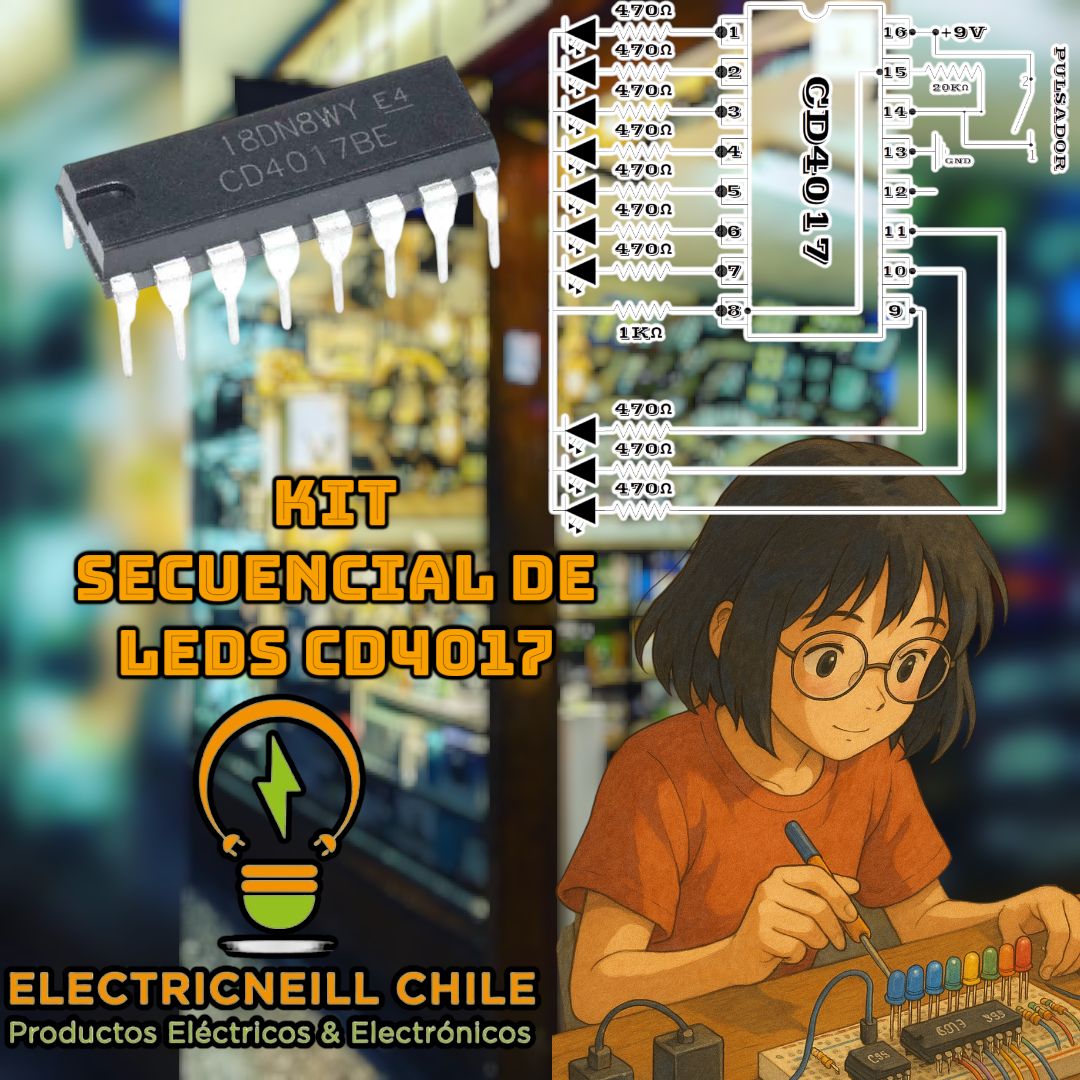

Contador Secuencial de LEDs con CD4017

Este proyecto demuestra el funcionamiento básico del IC CD4017, un contador decimal muy popular en la electrónica educativa.
Con solo una batería de 9 V, diez resistencias y un pulsador, este circuito permite encender una secuencia de 10 LEDs de forma ordenada: cada vez que se presiona el botón, el siguiente LED se ilumina y el anterior se apaga, generando un efecto visual similar al de un sistema de luces rotativas o “auto fantástico”.

Componentes:

• 1× Circuito integrado CD4017
• 10× LEDs de 5 mm (rojos o del color que prefieras)
• 10× Resistencias de 470 Ω
• 1× Resistencia de 220 kΩ (para el rebote del pulsador)
• 1× Resistencia de 1 kΩ (protección de entrada)
• 1× Pulsador momentáneo
• 1× Fuente o batería de 9 V
• Planos Esquema

Funcionamiento:

El pin 14 del CD4017 recibe los pulsos del pulsador.
Cada pulso hace avanzar la salida activa (Q0–Q9).
Los pines 13 (Enable) y 15 (Reset) permanecen a GND para permitir el conteo continuo.
Las salidas Q0–Q9 están conectadas a los LEDs con resistencias limitadoras.
Después del décimo pulso, el circuito vuelve a la salida Q0, repitiendo el ciclo.
