Aprende lógica digital armando un circuito real que se ve funcionar LED a LED. Con este kit secuencial de LEDs CD4017 montas tu propio contador de 10 pasos: cada vez que presionas el pulsador, se enciende el siguiente LED. Es un proyecto clásico para clases, talleres y primeros pasos en electrónica digital, sin necesidad de programar.
¿Qué puedes hacer con él?

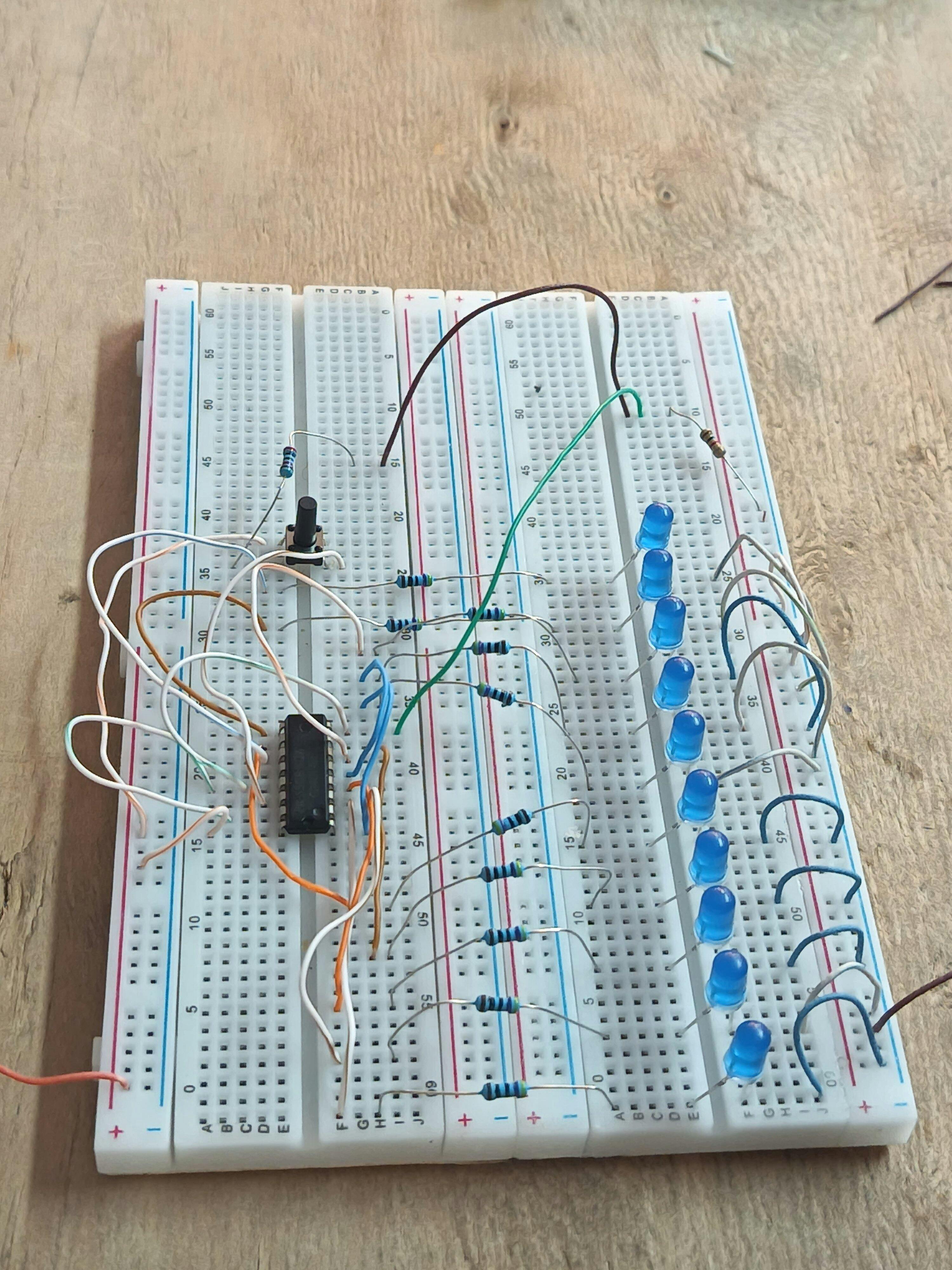

- Armar un contador decimal de 10 salidas y ver en acción cómo trabaja un circuito integrado.
- Realizar prácticas de electrónica digital en liceos técnicos y talleres.
- Aprender a leer un plano y a montar componentes paso a paso.
- Ampliar el proyecto con un NE555 (no incluido) para que la secuencia avance sola.
- Usarlo como demostración en ferias científicas o proyectos escolares.
Contenido de la compra
✔️ 1 circuito integrado CD4017
✔️ 10 LEDs de colores (rojo, verde o mixto)
✔️ 10 resistencias de 470 Ω
✔️ 1 resistencia de 220 kΩ
✔️ 1 resistencia de 1 kΩ
✔️ 1 pulsador momentáneo
✔️ 1 conector para batería de 9 V
✔️ Guía de montaje paso a paso: descarga el plano del proyecto (PDF)
Características técnicas
- Circuito integrado: CD4017, contador decimal de 10 salidas (CMOS).
- Secuencia: 10 LEDs que se encienden uno tras otro.
- Avance: manual por pulsador.
- Alimentación: 5 V a 12 V DC (recomendado 9 V).
- Bajo consumo de energía.
- No requiere programación ni microcontrolador.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, profesores que preparan talleres, makers que se inician en electrónica digital y proyectos escolares.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Kit seleccionado por profesores de electrónica, pensado para aprender haciendo.
- Te asesoramos con el montaje y con pedidos para cursos completos.
Preguntas frecuentes
¿Cómo funciona el CD4017?
Es un contador decimal: cada pulso que recibe en su entrada de reloj activa la siguiente de sus 10 salidas. Al llegar a la décima vuelve a empezar, por eso los LEDs se encienden en secuencia.
¿Puedo hacer que la secuencia avance sola?
Sí. Reemplazando el pulsador por un oscilador con NE555 (no incluido), los LEDs avanzan solos y la velocidad se ajusta con una resistencia y un condensador.
¿Por qué a veces avanza más de un LED al presionar el botón?
Es el rebote del pulsador: al presionarlo se generan varios pulsos muy rápidos. Es normal en este tipo de circuito y es una buena oportunidad para aprender técnicas antirrebote.
¿Necesito Arduino para usarlo?
No. El kit funciona solo con el circuito integrado y los componentes incluidos. Si quieres, después puedes generar los pulsos desde un Arduino.
¿Cuál es la diferencia con el kit 74HC595?
El CD4017 enciende un LED a la vez en una secuencia de 10 pasos. El 74HC595 es un registro de desplazamiento de 8 bits que permite trabajar con datos serie y paralelo, un paso más avanzado.
Antes de comprar: el kit no incluye la batería de 9 V. Revisa el plano en PDF para ver el montaje y confirma que tienes las herramientas necesarias (cautín o protoboard) según cómo lo vayas a armar. El color de los LEDs (rojo, verde o mixto) y el tono del plástico de los componentes pueden variar según el lote; la cantidad y los valores de los componentes son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
