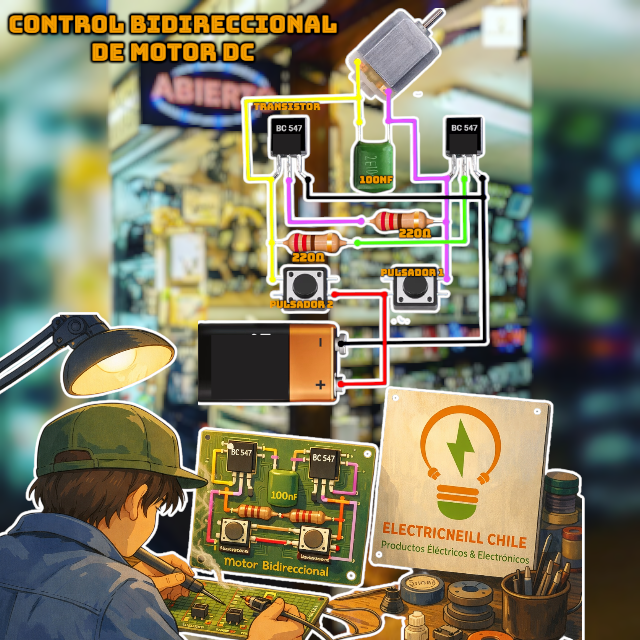

Aprende cómo se invierte el giro de un motor armando tu propio circuito. Este kit para armar un controlador de motor DC bidireccional permite hacer girar un motor pequeño hacia adelante o en reversa con dos pulsadores, sin Arduino ni programación. Está basado en transistores BC547 e incluye un condensador de filtrado para reducir el ruido eléctrico del motor. Es un kit pensado para aprender electrónica con las manos.
¿Qué puedes hacer con él?
- Armar una práctica de control de motores para clases de electrónica.
- Entender cómo funcionan los transistores como interruptores.
- Invertir el sentido de giro de un motor DC con pulsadores.
- Presentar un proyecto en una feria científica o evaluación técnica.
- Dar los primeros pasos en automatización y robótica antes de usar microcontroladores.
Contenido de la compra
✔️ 1 motor DC.
✔️ 2 transistores NPN BC547.
✔️ 2 resistencias de 220 Ω.
✔️ 1 condensador cerámico de 100 nF.
✔️ 2 pulsadores.
✔️ 1 PCB (placa de circuito impreso).
✔️ Cables de conexión.
La batería o fuente de alimentación no está incluida.
Características técnicas
- Función: inversión del sentido de giro de un motor DC (adelante / reversa).
- Control: manual, mediante 2 pulsadores.
- Transistores: NPN BC547.
- Filtrado: condensador cerámico de 100 nF para reducir ruido eléctrico.
- Montaje: en la PCB incluida o en protoboard.
- No requiere Arduino ni programación.
- Color de la PCB y de los pulsadores: puede variar según el lote.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, docentes que preparan prácticas de laboratorio, makers principiantes y quienes se inician en robótica.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para armar y probar tu circuito.
Preguntas frecuentes
¿Cómo se invierte el giro de un motor DC?
Cambiando la polaridad con la que llega la corriente al motor. En este circuito los transistores, activados por los pulsadores, se encargan de dirigir la corriente en un sentido o en el otro.
¿Necesito Arduino para usarlo?
No. El circuito funciona solo con los pulsadores. Es ideal para entender el principio antes de pasar a un driver controlado por Arduino, como el L298N o el L9110.
¿Sirve para motores grandes?
No. El BC547 es un transistor de baja corriente (hasta 100 mA de colector), por lo que el circuito está pensado para motores pequeños como el incluido. Para motores más potentes se usa un puente H o un driver dedicado.
¿Hay que soldar?
Puedes armarlo en protoboard para practicar sin soldar, o soldar los componentes en la PCB incluida para dejarlo terminado.
Antes de comprar: el kit no incluye batería ni fuente: necesitas una fuente o batería de baja tensión continua adecuada para el motor y, si vas a usar la PCB, un cautín y soldadura. Ten en cuenta que el color de la PCB, el tono de los pulsadores y la forma del motor pueden variar según el lote; la cantidad y el tipo de componentes son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
