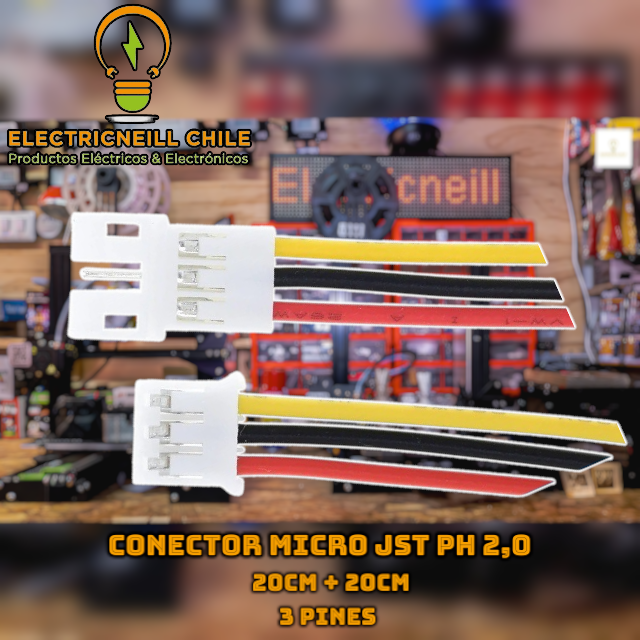

Conexiones compactas y desmontables para tus módulos, sensores y baterías pequeñas. El conector JST PH 2.0 (también llamado Micro JST) es el formato más usado en baterías LiPo de una celda, drones pequeños, módulos MP3 y placas de desarrollo: es pequeño, polarizado y fácil de conectar. Cada compra incluye 1 par macho + hembra, ambos con cables de 20 cm.
¿Qué puedes hacer con él?
- Conectar baterías LiPo de 1 celda a placas ESP32, módulos de carga y proyectos portátiles.
- Dejar sensores y módulos desmontables en proyectos con Arduino y ESP32.
- Conectar parlantes pequeños y módulos MP3.
- Armar o reparar el cableado de drones, autos RC y robots.
- Hacer extensiones o adaptadores con conector JST PH en ambos extremos.
Contenido de la compra
✔️ 1 conector macho JST PH 2.0 con cables de 20 cm.
✔️ 1 conector hembra JST PH 2.0 con cables de 20 cm, con la misma cantidad de pines.
Selecciona la versión que necesitas: 2, 3, 4 o 5 pines.
Características técnicas
- Serie: JST PH, paso de 2,0 mm.
- Versiones: 2, 3, 4 o 5 pines.
- Largo del cable: 20 cm (macho) + 20 cm (hembra).
- Conector polarizado: encaja en un solo sentido.
- Venta por par (1 macho + 1 hembra), ambos cableados.
- Color de los cables y tono del plástico: pueden variar según el lote.
¿Cuántos pines necesito?
-
2 pines: baterías LiPo de 1 celda, alimentación (+ y −), motores pequeños y parlantes.
-
3 pines: sensores con VCC, GND y señal.
-
4 pines: módulos I2C (VCC, GND, SDA, SCL) o comunicación serial (VCC, GND, TX, RX).
-
5 pines: módulos que necesitan alimentación y varias señales.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y los drones, y técnicos en reparación de equipos electrónicos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el conector correcto para tu proyecto.
Preguntas frecuentes
¿Cuál es la diferencia entre JST PH y JST XH?
El JST PH tiene paso de 2,0 mm y es más pequeño; el JST XH tiene paso de 2,5 mm y es más grande. No son compatibles entre sí: mide la distancia entre pines antes de comprar.
¿Sirve para baterías LiPo y placas ESP32?
Sí. Muchas baterías LiPo de 1 celda y placas de desarrollo con cargador integrado usan JST PH 2.0 de 2 pines. Antes de conectar, revisa la polaridad: no todos los fabricantes ubican el positivo en el mismo lado.
¿Cuánta corriente soporta?
Está pensado para señales y alimentación de baja potencia. Por el tamaño del conector y de los cables, recomendamos no superar 1 A por pin.
¿Se puede usar en protoboard?
No directamente, porque su paso de 2,0 mm no coincide con el de 2,54 mm de la protoboard. Puedes soldar las puntas del cable a pines o cables dupont.
¿Por qué se le dice “Micro JST”?
Es el nombre comercial con el que se conoce al JST PH 2.0 por su tamaño reducido. Si tu equipo tiene un conector aún más pequeño, probablemente sea JST SH (1,0 mm) o ZH (1,5 mm).
Antes de comprar: verifica el modelo (PH), el paso entre pines (2,0 mm), la cantidad de pines y la polaridad de tu batería o placa. Ten en cuenta que el color de los cables y el tono del plástico del conector pueden variar según el lote; el paso, la cantidad de pines y el largo del cable son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
