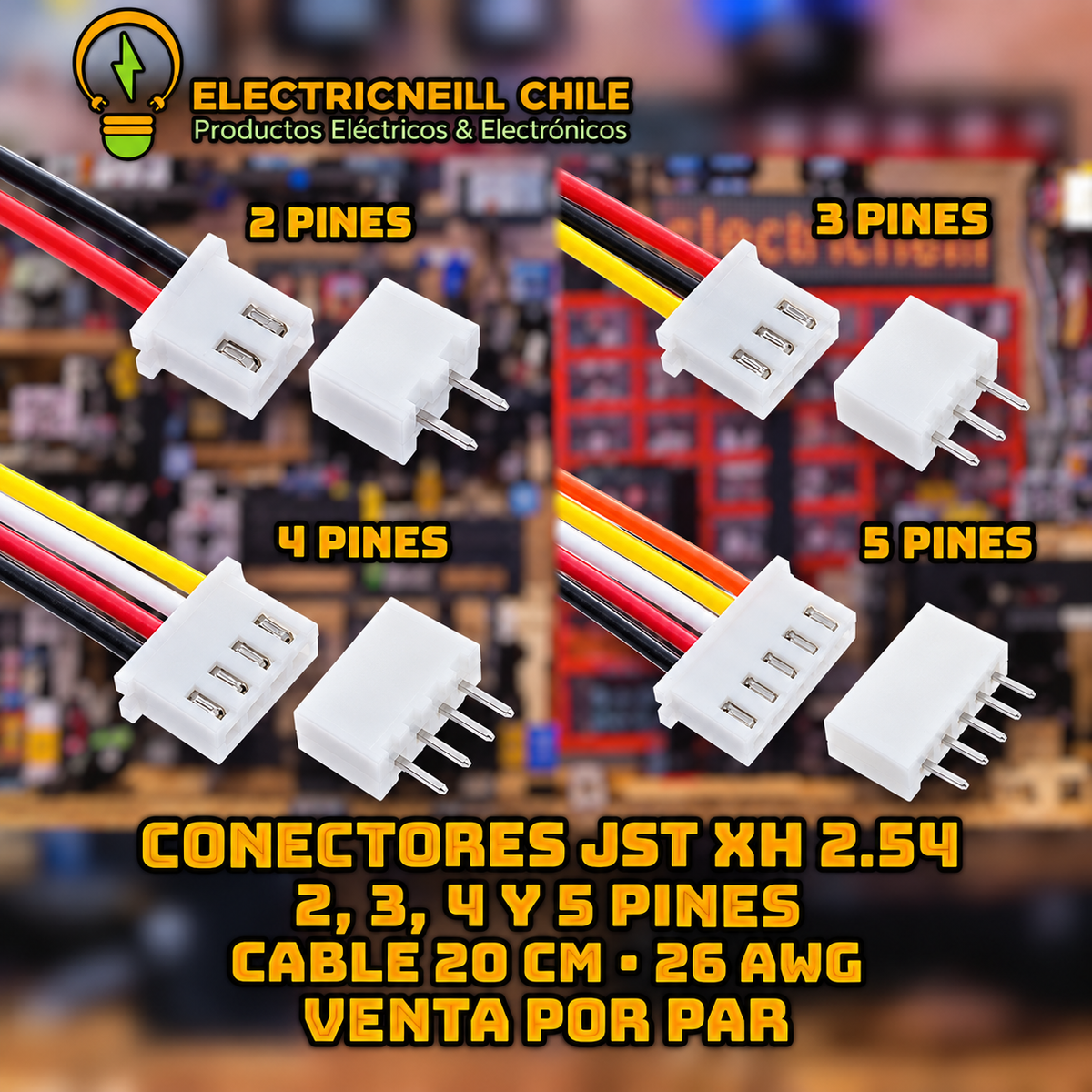

Conector JST XH 2.54 de 2, 3, 4 o 5 pines, macho + hembra con cable de 20 cm

Conecta y desconecta tus módulos, sensores y baterías sin volver a soldar. El conector JST XH 2.54 es el estándar más usado en electrónica, robótica, impresoras 3D y baterías LiPo: firme, polarizado (no se puede conectar al revés) y fácil de reemplazar. Cada compra incluye el par macho + hembra, con la hembra ya cableada (20 cm, 26 AWG).

¿Qué puedes hacer con él?

• Dejar tus sensores y módulos desmontables en proyectos Arduino y ESP32.
• Conectar motores, finales de carrera y ventiladores en impresoras 3D y CNC.
• Reparar o reemplazar el conector de balance de baterías LiPo y packs de litio.
• Armar placas perforadas o PCB con conexiones limpias y ordenadas.
• Reparar cableado interno de equipos electrónicos y juguetes a batería.

Contenido de la compra

✔️ 1 conector hembra JST XH con cables de 20 cm (26 AWG, puntas listas para soldar).
✔️ 1 conector macho JST XH para placa (pines rectos para soldar en PCB), con la misma cantidad de pines.
Selecciona la versión que necesitas: 2, 3, 4 o 5 pines.

Características técnicas

• Serie: JST XH, paso 2.54 mm (compatible con placas perforadas estándar).
• Versiones: 2, 3, 4 o 5 pines.
• Largo del cable: 20 cm.
• Calibre del cable: 26 AWG.
• Conector polarizado con traba: encaja en un solo sentido.
• Macho de montaje vertical para soldar en PCB (through-hole).
• Venta por par (1 macho + 1 hembra).

¿Cuántos pines necesito?

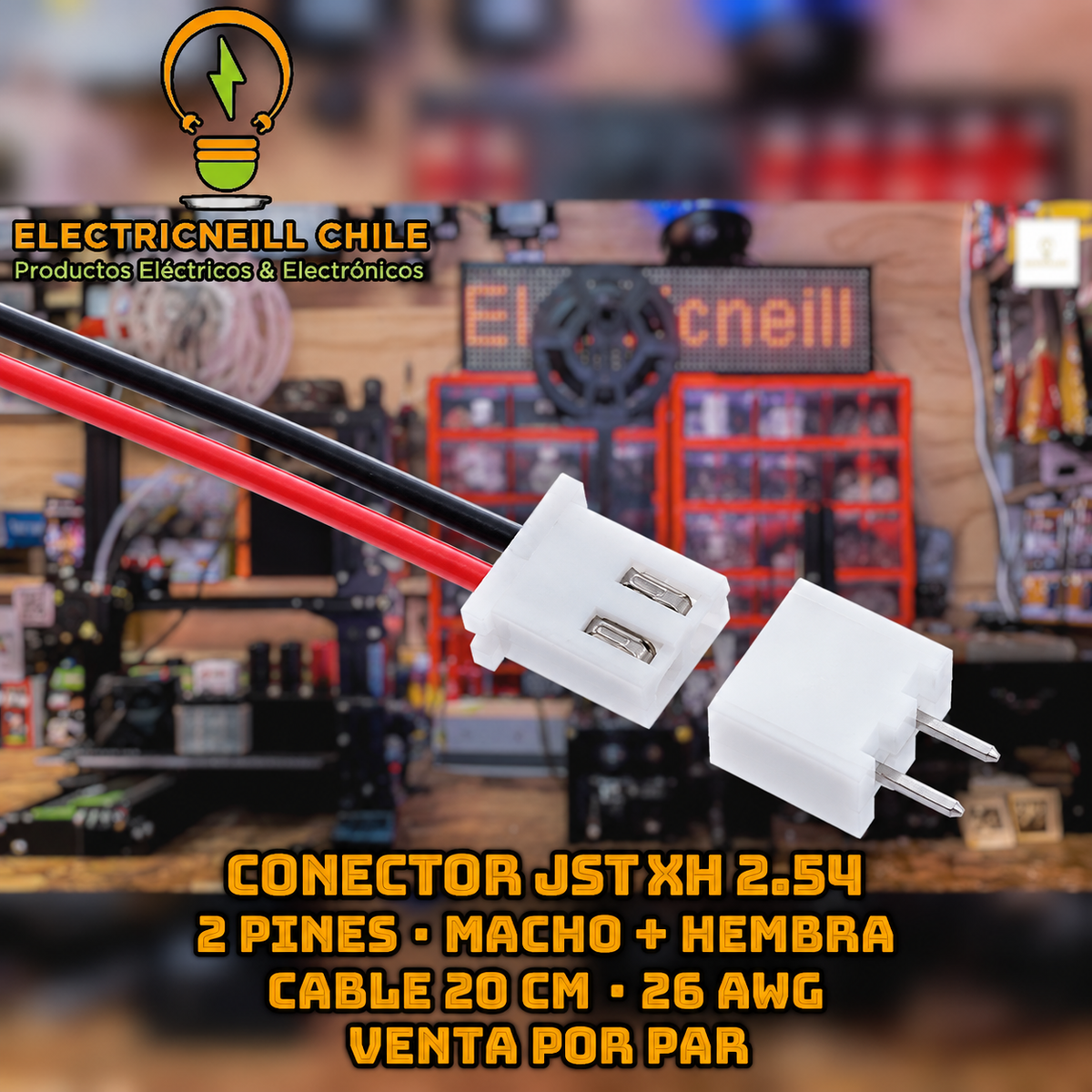

• 2 pines: alimentación (+ y −), motores DC, ventiladores, baterías de 1 celda.

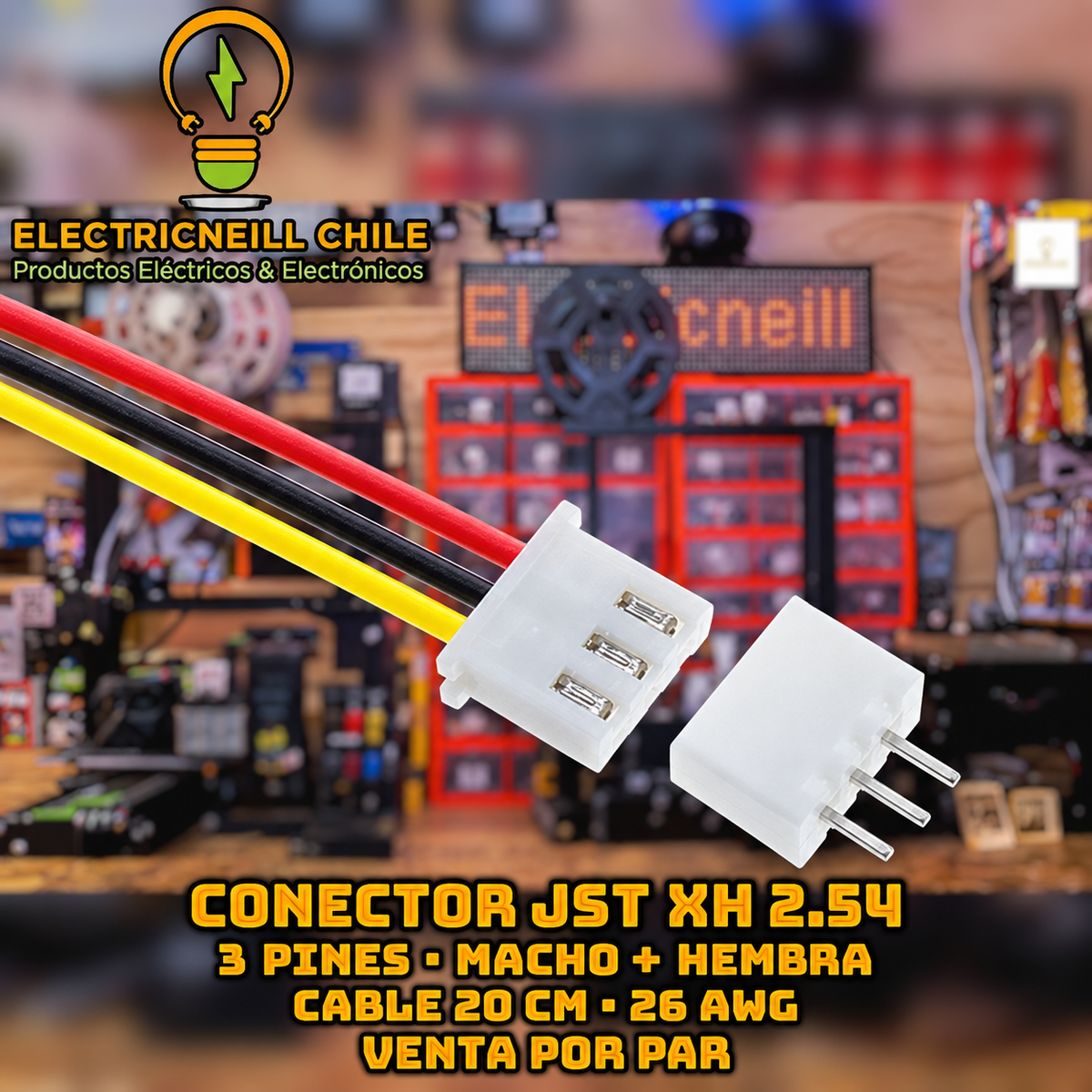

• 3 pines: sensores con VCC, GND y señal; servos; finales de carrera; balance de batería LiPo 2S.

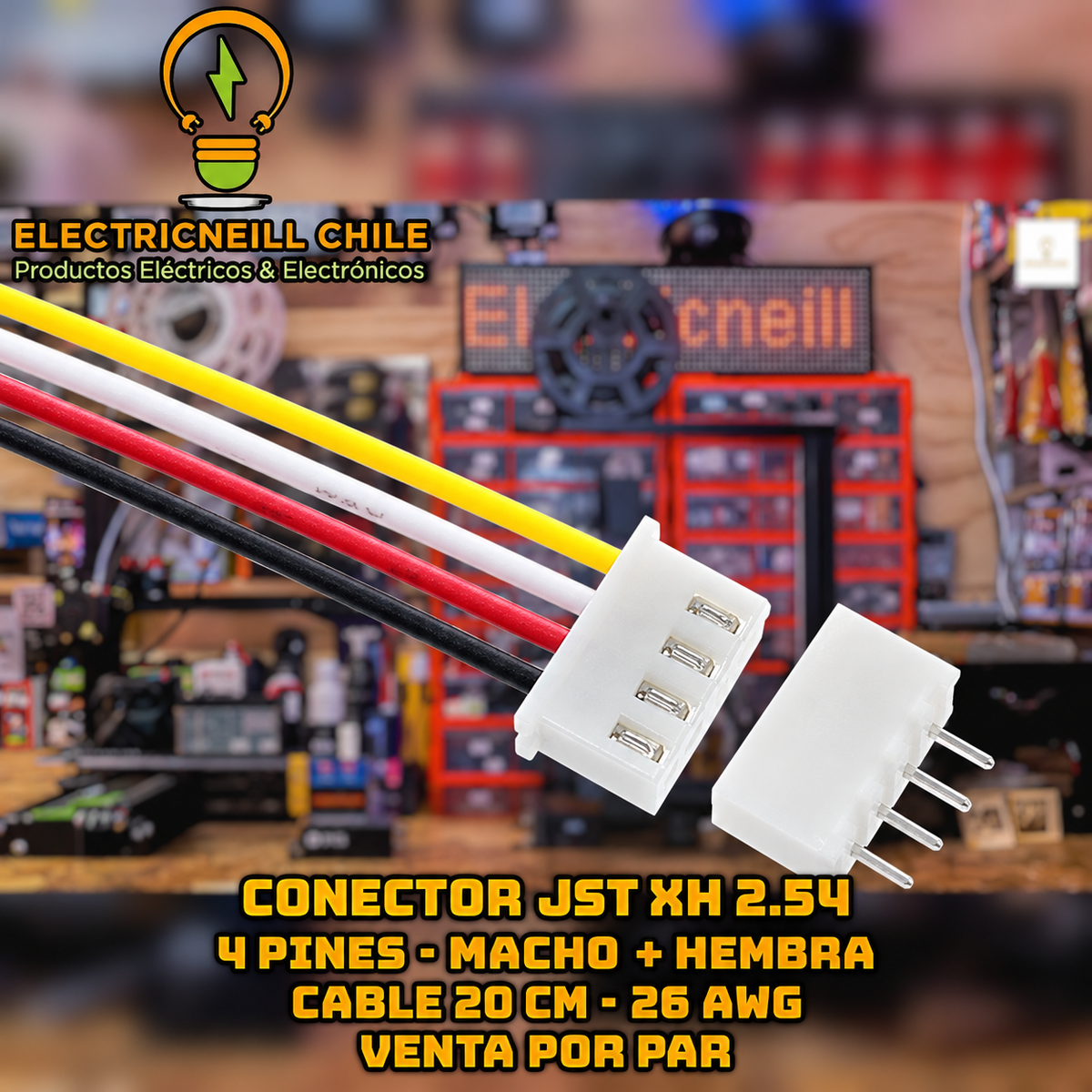

• 4 pines: módulos I2C (VCC, GND, SDA, SCL), motores paso a paso bipolares, balance LiPo 3S.

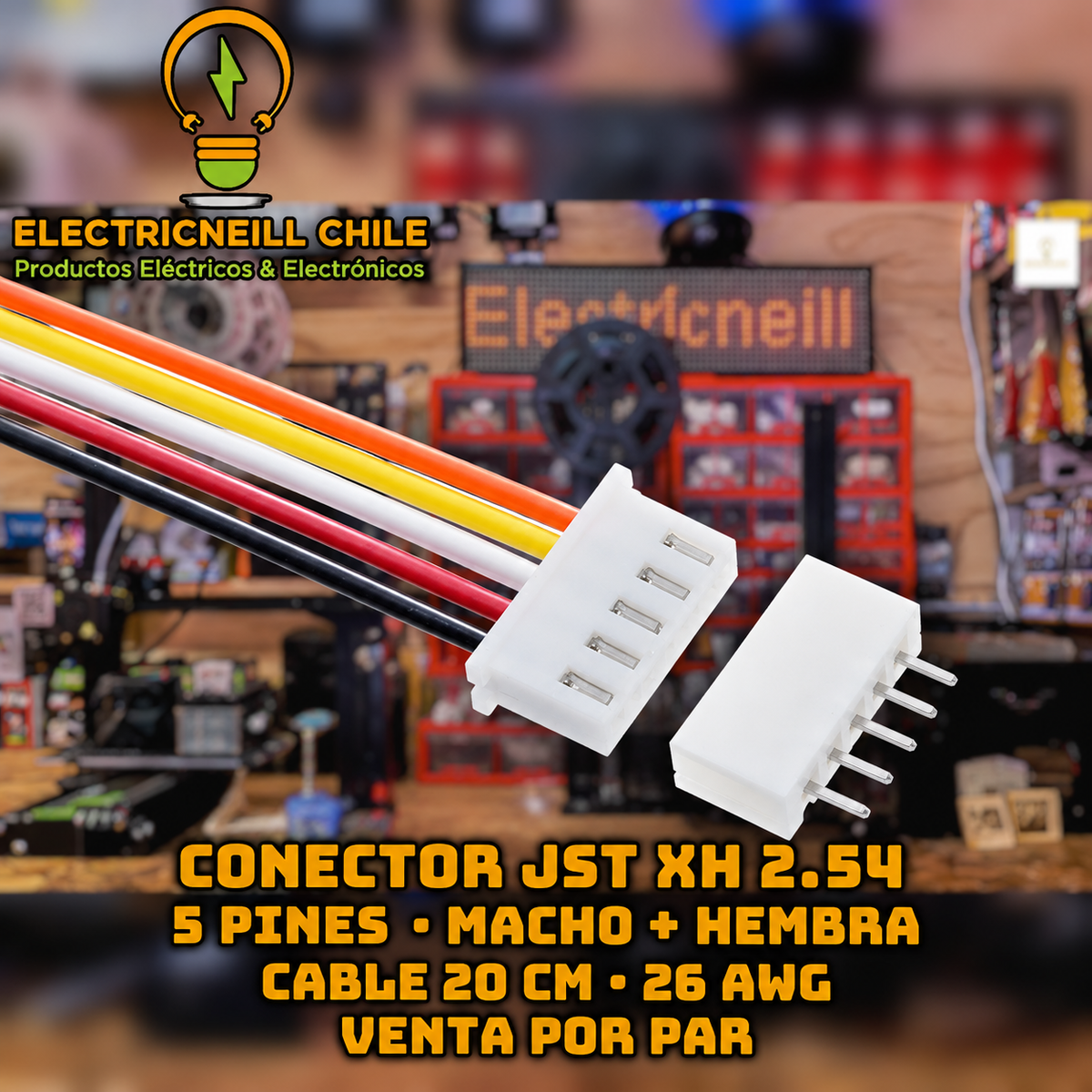

• 5 pines: motores paso a paso unipolares (28BYJ-48), módulos con varias señales, balance LiPo 4S.

Ideal para

Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica, técnicos en reparación y usuarios de impresoras 3D y drones.

¿Por qué comprar en Electrineill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos probados y seleccionados por profesores de electrónica.
• Te asesoramos para elegir el conector correcto para tu proyecto.

Preguntas frecuentes

¿Cuál es la diferencia entre JST XH y JST PH?
El JST XH tiene un paso de 2.54 mm y es más grande y robusto. El JST PH tiene paso de 2.0 mm y es más pequeño. No son compatibles entre sí: mide la distancia entre pines antes de comprar.

¿Sirve como conector de balance para baterías LiPo?
Sí. Los conectores de balance de la mayoría de las baterías LiPo usan JST XH. Usa un pin más que la cantidad de celdas: 3 pines para 2S, 4 pines para 3S y 5 pines para 4S.

¿Viene con el cable soldado?
Sí, la hembra viene armada con sus cables de 20 cm. Solo debes soldar el macho a tu placa y las puntas del cable a tu componente.

¿Cuánta corriente soporta?
Está pensado para señales y alimentación de baja potencia. Con cable 26 AWG recomendamos no superar los 2 A por pin.

¿Puedo usarlo en una protoboard?
El macho tiene paso de 2.54 mm, por lo que entra en protoboard y placas perforadas estándar, aunque su uso ideal es soldado en placa.

Antes de comprar: verifica el modelo (XH), el paso entre pines y la cantidad de pines del conector que necesitas.
