Un diodo de 1 A con margen de voltaje para fuentes y tableros. El diodo rectificador 1N4004 soporta 1 A y hasta 400 V inversos. Es el punto medio de la familia 1N400x: más holgado que el 1N4001 para transformadores de mayor voltaje, equipos de 110-120 V y circuitos de control industrial de 24 V a 48 V. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Armar fuentes AC/DC con transformador, rectificando secundarios de voltaje medio.
- Proteger las bobinas de relés, contactores y solenoides de 24 V o 48 V como diodo de rueda libre (flyback) en tableros y PLC.
- Reparar equipos importados que trabajan con 110-120 V.
- Aislar fuentes o baterías en sistemas de respaldo de baja potencia.
- Hacer prácticas de rectificación y de circuitos de automatización en el laboratorio.
Contenido de la compra
✔️ 3 diodos rectificadores 1N4004.
Características técnicas

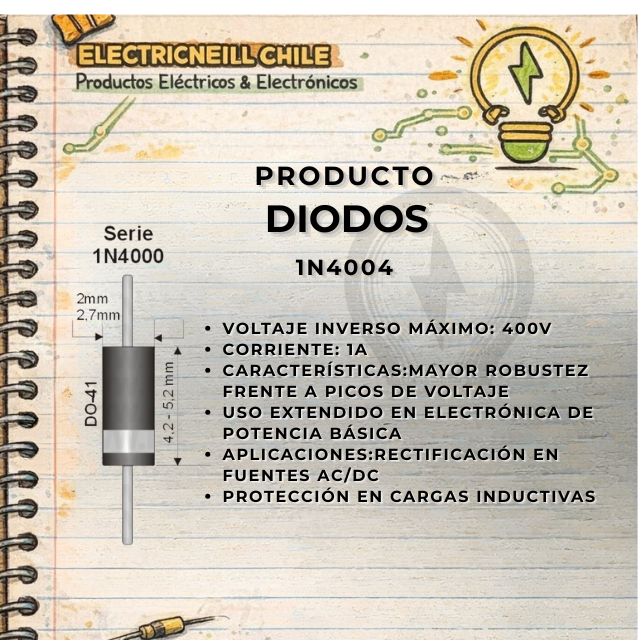

- Modelo: 1N4004 (familia 1N400x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 1 A.
- Voltaje inverso máximo repetitivo: 400 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.
- Encapsulado: DO-41 axial, la franja indica el cátodo.
- Montaje: through-hole, apto para protoboard, placa perforada y PCB.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales con especialidad eléctrica, técnicos en automatización y tableros, y makers que arman sus propias fuentes con transformador.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según el voltaje de tu circuito.
Preguntas frecuentes
¿Cuál es la diferencia entre el 1N4004 y el 1N4007?
Ambos son de 1 A y tienen el mismo encapsulado. Cambia el voltaje inverso: 400 V el 1N4004 y 1000 V el 1N4007. El 1N4007 puede reemplazar al 1N4004, pero no al revés.
¿Puedo usar el 1N4004 directamente en 220 V?
La red de 220 V tiene un peak de unos 311 V, así que el 1N4004 queda con poco margen frente a picos y sobretensiones. Para circuitos conectados directo a 220 V recomendamos el 1N4005, 1N4006 o 1N4007.
¿Sirve como diodo de protección para un relé de 24 V?
Sí. Se conecta en paralelo con la bobina, con la franja (cátodo) hacia el positivo, y absorbe el pico de voltaje que se genera al desenergizarla.
¿Cómo identifico el ánodo y el cátodo?
La franja del cuerpo marca el cátodo (−). Puedes comprobarlo con un multímetro en modo diodo: marca aproximadamente 0,5 a 0,7 V en sentido directo y no conduce en sentido inverso.
Antes de comprar: verifica que la corriente no supere 1 A y que el voltaje inverso que verá el diodo sea menor a 400 V; si trabajas directo con 220 V, elige un modelo de 600 V o más.
