El diodo más usado en circuitos de baja tensión. El diodo rectificador 1N4001 soporta 1 A y hasta 50 V en inversa, suficiente para la gran mayoría de los proyectos que funcionan con 5 V, 9 V o 12 V: fuentes pequeñas, protección contra polaridad invertida y protección de relés y motores controlados con Arduino. Cada compra incluye un pack de 3 unidades.
¿Qué puedes hacer con él?
- Armar un puente rectificador para convertir corriente alterna en continua a partir de un transformador de bajo voltaje.
- Proteger tu circuito contra la polaridad invertida al conectar una batería o fuente al revés.
- Usarlo como diodo de protección (flyback) en paralelo con la bobina de un relé o un motor DC controlado por Arduino o ESP32.
- Aislar dos fuentes de alimentación para que no se retroalimenten entre sí.
- Realizar prácticas de rectificación de media onda y onda completa en el laboratorio.
Contenido de la compra
✔️ 3 diodos rectificadores 1N4001.

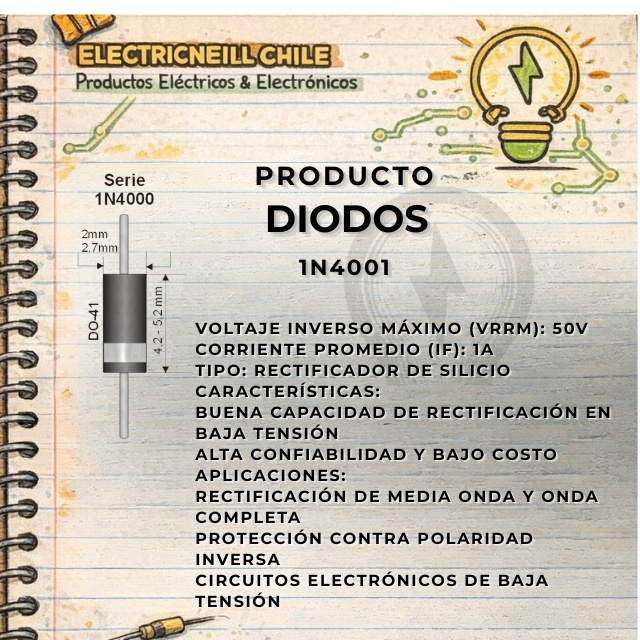

Características técnicas
- Modelo: 1N4001 (familia 1N400x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 1 A.
- Voltaje inverso máximo repetitivo: 50 V.
- Caída de tensión directa: alrededor de 0,7 V a 1 V según la corriente.
- Encapsulado: DO-41 axial, con franja que indica el cátodo.
- Montaje: through-hole, apto para protoboard, placa perforada y PCB.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers que trabajan con Arduino y relés, aficionados a la robótica y técnicos que reparan fuentes y cargadores de bajo voltaje.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según el voltaje de tu circuito.
Preguntas frecuentes
¿Cuál es la diferencia entre el 1N4001 y el 1N4007?
Ambos soportan 1 A y tienen el mismo encapsulado; la diferencia es el voltaje inverso: 50 V el 1N4001 y 1000 V el 1N4007. En circuitos de 5 V a 12 V el 1N4001 cumple perfectamente; para rectificar directamente 220 V se necesita un modelo de mayor voltaje.
¿Cómo sé cuál es el positivo y el negativo del diodo?
La franja gris o blanca marca el cátodo (negativo). La corriente circula desde el ánodo hacia el cátodo, es decir, hacia el lado de la franja.
¿Cómo conecto el 1N4001 a un relé con Arduino?
Se coloca en paralelo con la bobina del relé, con la franja (cátodo) hacia el positivo. Así absorbe el pico de voltaje que genera la bobina al apagarse y protege al transistor y a la placa.
¿Sirve para rectificar la salida de un transformador?
Sí, para transformadores de bajo voltaje. Como el diodo debe soportar el voltaje peak (aproximadamente 1,41 veces el voltaje alterno), con 50 V conviene usarlo en secundarios de hasta 24 V AC.
Antes de comprar: verifica que la corriente de tu circuito no supere 1 A y que el voltaje inverso que verá el diodo sea menor a 50 V; si es mayor, elige el 1N4002, 1N4003 o superior.
