Un margen de seguridad extra cuando el voltaje sube. El diodo rectificador 1N4003 conduce hasta 1 A y soporta 200 V en inversa, el doble que el 1N4002 y cuatro veces más que el 1N4001. Es la elección cuando el circuito trabaja con voltajes medios o cuando quieres que el diodo quede holgado frente a picos y transitorios. Cada compra incluye un pack de 3 unidades.
¿Qué puedes hacer con él?
Rectificar en fuentes con transformador de voltaje medio, con más holgura que el 1N4001 y el 1N4002.
Reemplazar diodos 1N4001, 1N4002 o 1N4003 dañados en reparación de equipos electrónicos.
Proteger circuitos frente a picos de voltaje generados por bobinas, solenoides y relés.
Armar puentes rectificadores discretos para prácticas de laboratorio.
Usarlo como diodo de bloqueo o de protección de polaridad cuando necesitas margen extra de voltaje inverso.
Contenido de la compra
✔️ 3 diodos rectificadores 1N4003.

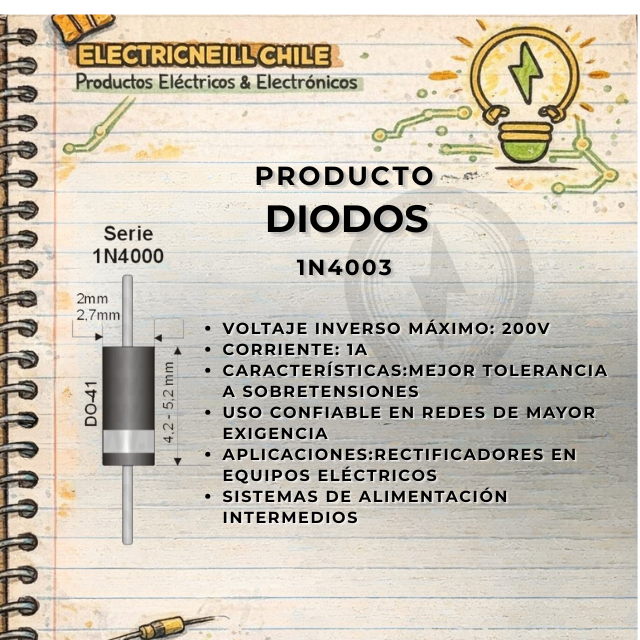

Características técnicas
Modelo: 1N4003 (familia 1N400x).
Tipo: diodo rectificador de silicio de propósito general.
Corriente directa promedio: 1 A.
Voltaje inverso máximo repetitivo: 200 V.
Encapsulado: DO-41 axial, con franja que indica el cátodo.
Montaje: through-hole, apto para protoboard, placa perforada y PCB.
Ideal para
Técnicos en reparación, estudiantes de electricidad y electrónica, liceos técnico-profesionales y laboratorios que necesitan un diodo de 1 A con mayor tolerancia de voltaje.
¿Por qué comprar en Electrineill?
Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
Productos seleccionados por profesores de electrónica.
Te asesoramos para elegir el diodo correcto según el voltaje de tu circuito.
Preguntas frecuentes
¿Puedo reemplazar un 1N4001 o 1N4002 por un 1N4003? Sí. Los tres tienen 1 A y el mismo encapsulado DO-41; el 1N4003 soporta más voltaje inverso, por lo que funciona igual o con más margen en el mismo circuito.
¿Sirve el 1N4003 para rectificar 220 V de la red? No es recomendable. El voltaje peak de la red de 220 V AC es de unos 311 V, mayor que los 200 V que soporta. Para rectificar directamente la red usa un 1N4004 o, mejor aún, un 1N4007.
¿Cuál es la diferencia entre el 1N4003 y el 1N4007? Ambos son de 1 A con encapsulado DO-41; el 1N4003 soporta 200 V y el 1N4007 1000 V en inversa. Para circuitos de voltaje medio el 1N4003 es suficiente.
¿Cómo identifico el cátodo? Es el extremo marcado con la franja. En un circuito rectificador la corriente sale por ese lado hacia la carga.
Antes de comprar: verifica que la corriente no supere 1 A y que el voltaje inverso máximo, incluidos los peaks, sea menor a 200 V.
