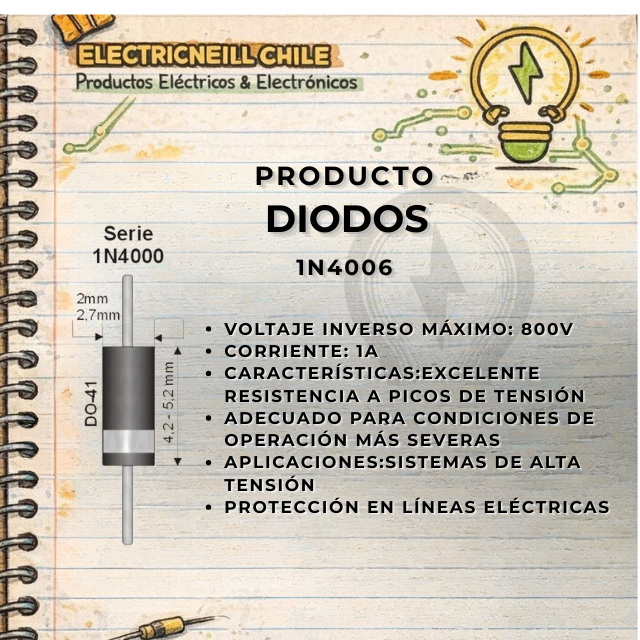

Máxima tranquilidad frente a picos de voltaje. El diodo rectificador 1N4006 soporta 1 A y hasta 800 V inversos, más del doble del peak de la red de 220 V. Está pensado para circuitos expuestos a transientes y sobretensiones, como equipos industriales, líneas con cargas inductivas y fuentes que deben trabajar con margen extra. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Rectificar 220 V con amplio margen en fuentes y equipos sometidos a picos de tensión.
- Armar etapas de rectificación en equipos eléctricos industriales y de taller.
- Proteger circuitos donde los motores, transformadores o contactores generan transientes de alto voltaje.
- Reemplazar diodos 1N4004 o 1N4005 cuando se busca más holgura de voltaje.
- Estudiar en clases el concepto de voltaje inverso y margen de seguridad en diseño de fuentes.
Contenido de la compra
✔️ 3 diodos rectificadores 1N4006.
Características técnicas
- Modelo: 1N4006 (familia 1N400x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 1 A.
- Voltaje inverso máximo repetitivo: 800 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.
- Encapsulado: DO-41 axial, la franja indica el cátodo.
- Montaje: through-hole, apto para placa perforada y PCB.
Ideal para
Estudiantes de electricidad, liceos técnico-profesionales con especialidad eléctrica o electrónica, técnicos de mantención industrial y reparadores de equipos conectados a la red.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según el voltaje de tu circuito.
Preguntas frecuentes
¿Cuál es la diferencia entre el 1N4006 y el 1N4007?
Son prácticamente iguales (1 A, DO-41); el 1N4006 soporta 800 V inversos y el 1N4007 llega a 1000 V. Para la red de 220 V ambos tienen margen de sobra.
¿Por qué elegir un diodo de 800 V si la red es de 220 V?
Porque 220 V es un valor eficaz: el peak real es de unos 311 V y en la red aparecen picos adicionales al conmutar motores o cargas inductivas. Un mayor voltaje inverso reduce el riesgo de que el diodo falle por esas sobretensiones.
¿Puede reemplazar a un 1N4001 en un proyecto con Arduino?
Sí. Al tener la misma corriente y mayor voltaje, funciona como reemplazo directo de cualquier diodo 1N4001 a 1N4005, por ejemplo como diodo de protección de un relé.
¿Sirve para corrientes mayores a 1 A?
No. Para 2 o 3 A usa un diodo de la serie 1N540x, como el 1N5402 o el 1N5403, que soportan 3 A.
Antes de comprar: verifica que la corriente de tu circuito no supere 1 A, que el voltaje inverso sea menor a 800 V y que no necesites un diodo rápido para alta frecuencia.
