Más corriente para tus proyectos de 12 V. El diodo rectificador 1N5400 soporta 3 A y hasta 50 V inversos. Es el reemplazo natural del 1N4001 cuando el circuito consume más de 1 A: fuentes de 5 V a 12 V de mayor potencia, motores, tiras LED y baterías. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Armar un puente rectificador de 3 A para fuentes de bajo voltaje con transformador.
- Proteger contra la polaridad invertida circuitos alimentados con baterías de 12 V, como en vehículos, motos o sistemas solares pequeños.
- Usarlo como diodo flyback en motores DC, bombas de agua y solenoides de 12 V controlados con Arduino, ESP32 o drivers de potencia.
- Instalarlo como diodo de bloqueo en un panel solar de 12 V para que la batería no se descargue de noche.
- Proteger la alimentación de robots y tiras LED que consumen más de 1 A.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5400.
Características técnicas
- Modelo: 1N5400 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 50 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.

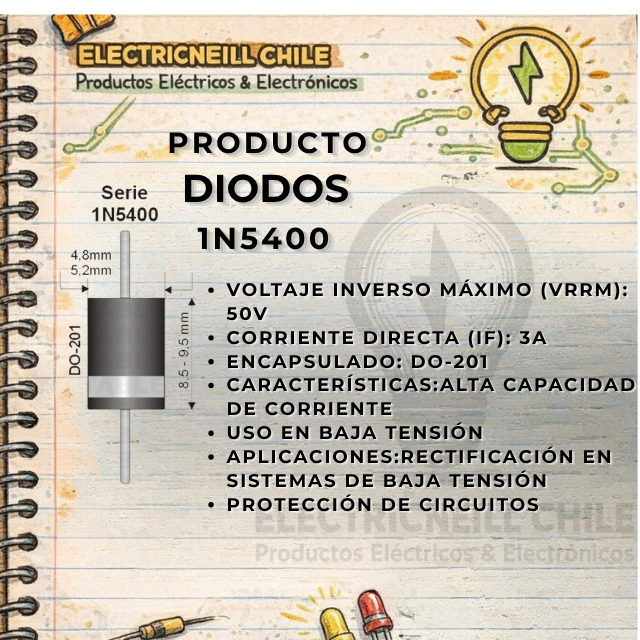

- Encapsulado: DO-201 axial (más grande que el DO-41), la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Makers, aficionados a la robótica, estudiantes de electrónica, liceos técnico-profesionales y técnicos que trabajan con sistemas de 12 V, energía solar y electrónica automotriz.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿Cuál es la diferencia entre el 1N5400 y el 1N4001?
Ambos soportan 50 V inversos, pero el 1N4001 es de 1 A y el 1N5400 de 3 A. El 1N5400 tiene un cuerpo más grande y terminales más gruesos para manejar más corriente.
¿Sirve como diodo de protección para un motor con Arduino?
Sí. Se conecta en paralelo con el motor, con la franja (cátodo) hacia el positivo, para absorber el pico de voltaje al apagarlo y proteger el transistor, el MOSFET o el driver.
¿Puedo usarlo como diodo de bloqueo en un panel solar?
Sí, en paneles de 12 V nominales con corriente de hasta 3 A. Considera que el diodo provoca una caída cercana a 1 V y se calienta a plena corriente; para más eficiencia existen diodos Schottky.
¿Entra en una protoboard?
Sus terminales son más gruesos que los de un 1N4001, por lo que pueden quedar muy apretados o dañar los contactos. Lo recomendable es soldarlo en placa perforada o PCB.
Antes de comprar: verifica que la corriente no supere 3 A, que el voltaje inverso sea menor a 50 V (secundarios de transformador de hasta unos 24 V AC) y que el diodo tenga espacio para disipar calor.
