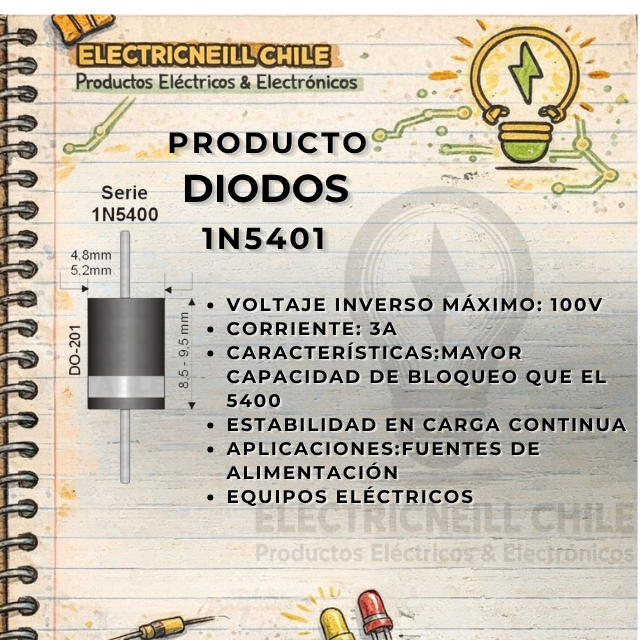

3 A de corriente con margen para sistemas de 24 V. El diodo rectificador 1N5401 soporta 3 A y hasta 100 V inversos, el doble que el 1N5400. Es la elección adecuada cuando trabajas con fuentes de 24 V, baterías de 24 V o 36 V y paneles solares de 24 V, donde un diodo de 50 V queda justo. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Instalarlo como diodo de bloqueo en paneles solares de 24 V, evitando que la batería se descargue a través del panel.
- Proteger contra polaridad invertida equipos alimentados con 24 V, como impresoras 3D, CNC y tiras LED de 24 V.
- Rectificar transformadores de hasta unos 35 V AC en fuentes de mayor corriente.
- Usarlo como diodo de rueda libre en motores, electroválvulas y contactores de 24 V.
- Combinar dos fuentes o baterías de respaldo (OR de diodos) en sistemas de 24 V.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5401.
Características técnicas
- Modelo: 1N5401 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 100 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.
- Encapsulado: DO-201 axial, la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Técnicos e instaladores de energía solar, usuarios de impresoras 3D y CNC, makers, estudiantes de electricidad y electrónica y liceos técnico-profesionales.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿Cuál es la diferencia entre el 1N5400 y el 1N5401?
Ambos son de 3 A y encapsulado DO-201. El 1N5400 soporta 50 V inversos y el 1N5401 llega a 100 V, por lo que es más seguro en sistemas de 24 V o 36 V.
¿Sirve como diodo de bloqueo para un panel solar de 24 V?
Sí, siempre que la corriente del panel no supere 3 A. Un panel de 24 V nominales puede entregar más de 40 V en circuito abierto, y los 100 V del 1N5401 cubren ese valor con margen.
¿Puedo usarlo con Arduino o ESP32?
Sí, por ejemplo para proteger contra polaridad invertida la entrada de alimentación o como diodo de protección de un motor o relé. Para corrientes menores a 1 A basta con un diodo de la serie 1N400x.
¿Se calienta?
A corrientes cercanas a 3 A el diodo disipa unos 3 W y se pone caliente. Deja los terminales largos y separados de otros componentes para ayudar a disipar el calor.
Antes de comprar: verifica que la corriente no supere 3 A, que el voltaje inverso sea menor a 100 V y que tengas espacio en la placa para un encapsulado DO-201, más grande que el de un 1N4007.
