Rectificación robusta para fuentes de potencia y audio. El diodo rectificador 1N5402 combina 3 A de corriente con 200 V inversos, suficiente margen para fuentes simétricas de amplificadores, cargadores de baterías con transformador y sistemas de 48 V. También protege circuitos con cargas inductivas como motores y bobinas. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Armar el puente rectificador de la fuente de un amplificador de audio, incluidas fuentes simétricas con transformador de punto medio.
- Construir o reparar cargadores de baterías de plomo-ácido de 12 V y 24 V con transformador.
- Rectificar y proteger circuitos de 48 V, como telecomunicaciones o bicicletas eléctricas (verificando la corriente).
- Proteger transistores y MOSFET frente a los picos de cargas inductivas: motores, electroimanes y bobinas.
- Reemplazar diodos 1N5400 o 1N5401 cuando se requiere más voltaje inverso.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5402.

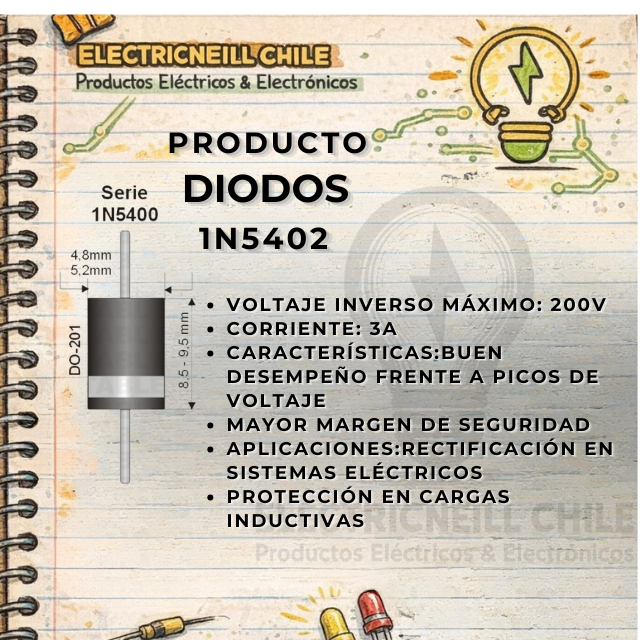

Características técnicas
- Modelo: 1N5402 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 200 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.
- Encapsulado: DO-201 axial, la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Aficionados al audio y armado de amplificadores, técnicos en reparación de cargadores y equipos de potencia, estudiantes de electrónica y liceos técnico-profesionales.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿Sirve el 1N5402 para la fuente de un amplificador?
Sí, en amplificadores cuyo consumo promedio no supere 3 A. Un puente con 4 diodos 1N5402 cubre con margen los transformadores habituales de amplificadores pequeños y medianos. Para consumos mayores conviene un puente rectificador de más amperes.
¿Cuál es la diferencia entre el 1N5402 y el 1N4003?
Ambos soportan 200 V inversos, pero el 1N4003 es de 1 A (encapsulado DO-41) y el 1N5402 de 3 A (encapsulado DO-201, más grande).
¿Qué voltaje de transformador puedo rectificar?
El diodo debe soportar el voltaje peak (cerca de 1,41 veces el voltaje AC) con margen. Con 200 V, el 1N5402 trabaja cómodo con secundarios de hasta unos 70 V AC.
¿Sirve para 220 V?
No. El peak de la red de 220 V es de unos 311 V, superior a los 200 V que soporta. Para conectar directo a la red necesitas un diodo de 400 V o más.
Antes de comprar: verifica que la corriente promedio no supere 3 A, que el voltaje inverso sea menor a 200 V y que el diodo tenga buena ventilación si trabajará cerca de su corriente máxima.
