Corriente y voltaje en equilibrio para fuentes de uso continuo. El diodo rectificador 1N5403 soporta 3 A y hasta 300 V inversos. Es una buena opción para fuentes de potencia con transformador de voltaje medio-alto y para equipos de 110-120 V AC, donde los modelos de 50 a 200 V se quedan cortos. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Rectificar transformadores de hasta unos 100 V AC en fuentes de potencia de hasta 3 A.
- Reparar o adaptar equipos importados de 110-120 V que usan diodos de 3 A.
- Construir rectificadores de uso continuo para cargadores, equipos de laboratorio y fuentes de taller.
- Proteger circuitos con cargas inductivas de voltaje medio, como bobinas y motores DC de mayor tensión.
- Reemplazar diodos 1N5400, 1N5401 o 1N5402 cuando se necesita más voltaje inverso.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5403.
Características técnicas
- Modelo: 1N5403 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 300 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.

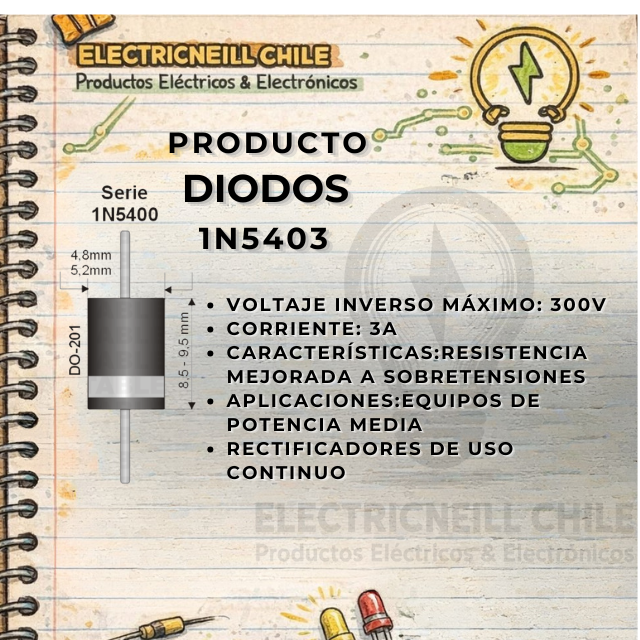

- Encapsulado: DO-201 axial, la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Técnicos en reparación de equipos electrónicos y fuentes de potencia, estudiantes de electricidad y electrónica, liceos técnico-profesionales y aficionados que arman sus propias fuentes de taller.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿El 1N5403 sirve para 220 V?
No es recomendable. El peak de la red de 220 V es de unos 311 V, mayor que los 300 V que soporta el 1N5403. Para conectar directo a 220 V con 3 A elige un diodo de la misma familia de 400 V o más (por ejemplo 1N5404, 1N5406 o 1N5408).
¿Cuál es la diferencia entre el 1N5402 y el 1N5403?
Ambos son de 3 A y encapsulado DO-201. El 1N5402 soporta 200 V inversos y el 1N5403 llega a 300 V, lo que le da más margen con transformadores de mayor voltaje y equipos de 110-120 V.
¿Puedo usarlo en lugar de un 1N4007?
Solo si el voltaje inverso del circuito es menor a 300 V. El 1N5403 soporta más corriente (3 A frente a 1 A), pero menos voltaje que el 1N4007 (1000 V), y su cuerpo es más grande.
¿Cómo lo pruebo con un multímetro?
En modo diodo, con la punta roja en el ánodo y la negra en el cátodo (lado de la franja) debe marcar aproximadamente 0,5 a 0,7 V; al invertir las puntas no debe conducir.
Antes de comprar: verifica que la corriente promedio no supere 3 A y que el voltaje inverso sea menor a 300 V; si el circuito va conectado directo a 220 V, necesitas un modelo de mayor voltaje.
