El primer diodo de 3 A que puedes usar directo en la red de 220 V. El diodo rectificador 1N5404 soporta 3 A y hasta 400 V inversos, por encima del peak de la red domiciliaria chilena (unos 311 V). Es la opción de entrada para rectificar 220 V AC en fuentes, cargadores y equipos de mayor consumo, donde los modelos de 50 a 300 V no alcanzan. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Armar un puente rectificador para 220 V AC en fuentes de hasta 3 A (con 4 diodos).
- Reparar fuentes AC/DC y cargadores que rectifican directamente la red domiciliaria.
- Reemplazar diodos de 3 A dañados en electrodomésticos y equipos de taller.
- Rectificar transformadores de alto voltaje de secundario, hasta unos 140 V AC.
- Reemplazar diodos 1N5400 a 1N5403 cuando se necesita más voltaje inverso.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5404.
Características técnicas
- Modelo: 1N5404 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 400 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.

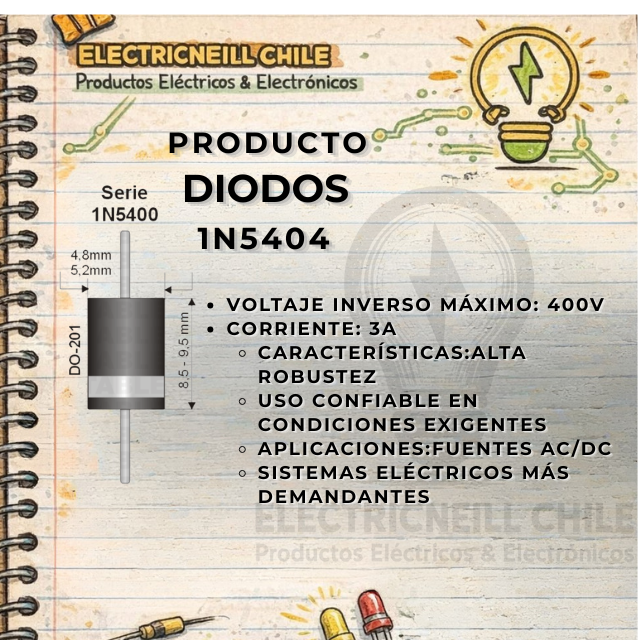

- Encapsulado: DO-201 axial, la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Técnicos en reparación de electrodomésticos y fuentes de poder, estudiantes de electricidad y electrónica, liceos técnico-profesionales y aficionados que arman fuentes conectadas a la red.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿El 1N5404 sirve para 220 V?
Sí. Soporta 400 V inversos, más que los cerca de 311 V de peak de la red de 220 V. Si la línea tiene muchos picos o cargas inductivas, conviene más margen con un 1N5406 (600 V) o un 1N5408 (1000 V).
¿Cuál es la diferencia entre el 1N5403 y el 1N5404?
Ambos son de 3 A y encapsulado DO-201. El 1N5403 llega a 300 V, insuficiente para 220 V, mientras que el 1N5404 soporta 400 V y sí puede rectificar la red domiciliaria.
¿Cuál es la diferencia entre el 1N5404 y el 1N4004?
Ambos soportan 400 V inversos, pero el 1N4004 es de 1 A (DO-41) y el 1N5404 de 3 A, con cuerpo y terminales más gruesos.
¿Cómo se conecta en un puente rectificador?
Se usan 4 diodos: dos con el cátodo (franja) hacia la salida positiva y dos con el ánodo hacia la salida negativa; la entrada AC va a los puntos medios. Después se agrega un condensador de filtro.
Antes de comprar: verifica que la corriente promedio no supere 3 A y que el voltaje inverso del circuito sea menor a 400 V. Al trabajar con 220 V, desconecta siempre la alimentación antes de manipular el circuito.
