Margen de seguridad extra para circuitos conectados a 220 V. El diodo rectificador 1N5406 soporta 3 A y hasta 600 V inversos, casi el doble del peak de la red domiciliaria. Ese margen lo hace más resistente a sobretensiones y picos de cargas inductivas, por eso es muy usado en fuentes de poder, inversores y circuitos de potencia. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Rectificar 220 V AC con margen ante sobretensiones de la red, sin quedar al límite como un diodo de 400 V.
- Reparar la etapa de entrada de fuentes de poder e inversores que usan diodos de 3 A.
- Proteger transistores, triacs y relés frente a los picos de motores, bobinas y electroválvulas de mayor voltaje.
- Construir fuentes de taller y cargadores conectados directamente a la red.
- Reemplazar diodos 1N5400 a 1N5404 cuando quieres más margen de voltaje.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5406.

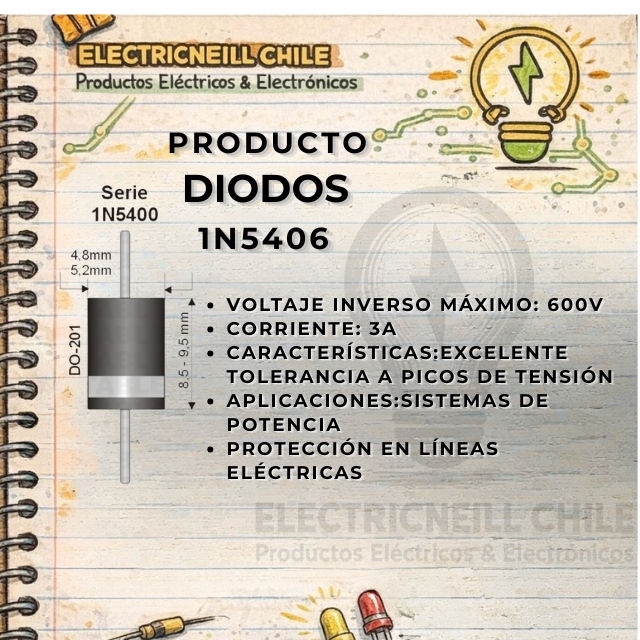

Características técnicas
- Modelo: 1N5406 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 600 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.
- Encapsulado: DO-201 axial, la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Técnicos en reparación de fuentes, inversores y equipos de potencia, electricistas, estudiantes de electricidad y electrónica y liceos técnico-profesionales.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿Qué diferencia hay entre el 1N5404 y el 1N5406?
Ambos son de 3 A y sirven en 220 V. El 1N5404 soporta 400 V y el 1N5406 llega a 600 V, por lo que tolera mejor los picos de la red y de las cargas inductivas.
¿Es lo mismo que el 1N4005?
Tienen el mismo voltaje inverso (600 V), pero el 1N4005 es de 1 A y el 1N5406 de 3 A, con un encapsulado DO-201 más grande.
¿Sirve para 380 V trifásico?
No es recomendable: el peak de 380 V es de unos 537 V, demasiado cerca de los 600 V. Para esa aplicación elige el 1N5408 de 1000 V.
¿Se puede usar con Arduino o ESP32?
Sí, por ejemplo como diodo de protección de un relé o motor, aunque para esos usos de bajo voltaje basta un 1N4007 o un 1N5400. El 1N5406 se justifica cuando hay 220 V o picos altos.
Antes de comprar: verifica que la corriente promedio no supere 3 A y que el voltaje inverso sea menor a 600 V; deja espacio para que disipe calor si trabajará cerca de su corriente máxima.
