Un solo diodo de 3 A para casi cualquier reparación. El diodo rectificador 1N5408 es el modelo de mayor voltaje de la familia 1N540x: soporta 3 A y hasta 1000 V inversos. Por eso sirve como reemplazo universal de cualquier 1N5400 a 1N5406 y es la opción adecuada para 220 V con amplio margen y para sistemas trifásicos de 380 V. Se vende en pack de 3 unidades.
¿Qué puedes hacer con él?
- Tenerlo en el taller como reemplazo universal de diodos de 3 A de menor voltaje.
- Rectificar 380 V trifásico o 220 V con gran margen en fuentes y equipos industriales.
- Reparar fuentes de poder, cargadores y equipos de soldadura o control que usan diodos de 3 A.
- Proteger contra sobretensión circuitos con motores, contactores y bobinas conectados a la red.
- Armar puentes rectificadores de alto voltaje para prácticas de laboratorio.
Contenido de la compra
✔️ 3 diodos rectificadores 1N5408.
Características técnicas
- Modelo: 1N5408 (familia 1N540x).
- Tipo: diodo rectificador de silicio de propósito general.
- Corriente directa promedio: 3 A.
- Voltaje inverso máximo repetitivo: 1000 V.
- Caída de tensión directa: aproximadamente 1 V a plena corriente.

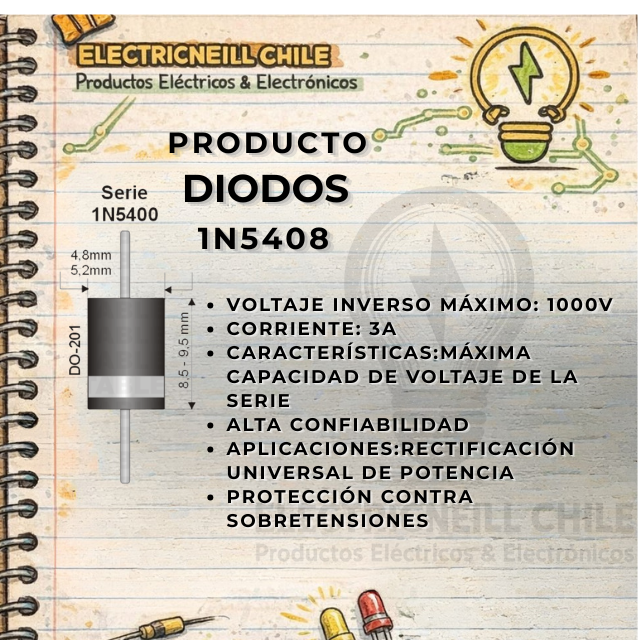

- Encapsulado: DO-201 axial, la franja indica el cátodo.
- Montaje: through-hole, para placa perforada o PCB.
Ideal para
Técnicos en reparación, electricistas y mantenedores industriales, talleres de electrónica, estudiantes de electricidad y electrónica y liceos técnico-profesionales.
¿Por qué comprar en Electrineill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.
Preguntas frecuentes
¿Cuál es la diferencia entre el 1N5408 y el 1N4007?
Ambos soportan 1000 V inversos, pero el 1N4007 es de 1 A (DO-41) y el 1N5408 de 3 A (DO-201). El 1N5408 es la versión de mayor corriente del clásico 1N4007.
¿Puedo reemplazar un 1N5404 o un 1N5406 por un 1N5408?
Sí. Tienen la misma corriente y el mismo encapsulado; el 1N5408 solo soporta más voltaje inverso, por lo que funciona en el mismo lugar sin problema.
¿Sirve para 380 V trifásico?
Sí. El peak de 380 V es de unos 537 V y el 1N5408 soporta 1000 V, con margen suficiente para picos de la red, siempre que la corriente no supere 3 A por diodo.
¿Cómo identifico el cátodo?
El cátodo es el terminal del lado de la franja plateada. En modo diodo del multímetro, con la punta roja en el ánodo y la negra en el cátodo debe marcar cerca de 0,5 a 0,7 V.
Antes de comprar: verifica que la corriente promedio no supere 3 A; si tu circuito consume más, necesitas un diodo o puente rectificador de mayor corriente. Desconecta la alimentación antes de trabajar en circuitos de red.
