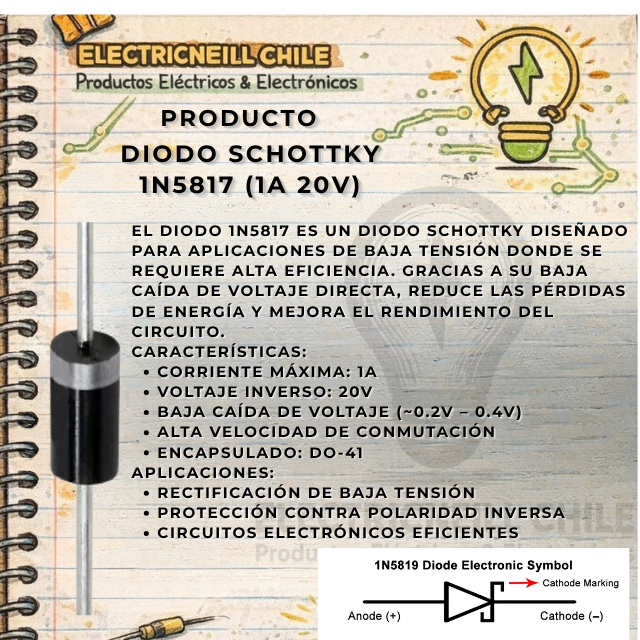

Diodo Schottky 1N5817 1A 20V (pack de 3)

Pierde menos voltaje en tus circuitos de 3,3 V y 5 V. El diodo Schottky 1N5817 soporta 1 A y 20 V inversos, con una caída de tensión mucho menor que la de un diodo rectificador común. Es el más indicado para alimentación USB, baterías de litio y placas Arduino o ESP32, donde cada décima de volt cuenta. Se vende en pack de 3 unidades.

¿Qué puedes hacer con él?

• Proteger contra polaridad invertida la entrada de 5 V de un Arduino, ESP32 o módulo, perdiendo poco voltaje.
• Combinar alimentación USB y batería (OR de diodos) para que el circuito tome energía de la fuente disponible.
• Alimentar proyectos con baterías de litio de 3,7 V sin perder demasiada tensión.
• Usarlo como diodo de bloqueo en paneles solares pequeños de 5 V o 6 V.
• Proteger la salida de módulos de carga y power banks caseros.

Contenido de la compra

✔️ 3 diodos Schottky 1N5817.

Características técnicas

• Modelo: 1N5817 (familia 1N5817 / 1N5818 / 1N5819).
• Tipo: diodo de barrera Schottky.
• Corriente directa promedio: 1 A.
• Voltaje inverso máximo: 20 V.
• Caída de tensión directa baja: aproximadamente la mitad que la de un diodo de silicio común (menos de 0,5 V a 1 A).
• Conmutación rápida, adecuada para convertidores DC-DC.
• Encapsulado: DO-41 axial, la franja indica el cátodo.

Ideal para

Makers, aficionados a Arduino y ESP32, robótica educativa, estudiantes de electrónica y liceos técnico-profesionales que trabajan con circuitos de bajo voltaje.

¿Por qué comprar en Electricneill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir el diodo correcto según la corriente y el voltaje de tu circuito.

Preguntas frecuentes

¿Cuál es la diferencia entre el 1N5817, el 1N5818 y el 1N5819?
Los tres son Schottky de 1 A en encapsulado DO-41. Cambia el voltaje inverso: 20 V el 1N5817, 30 V el 1N5818 y 40 V el 1N5819. El 1N5817 tiene la caída de tensión más baja, ideal para 3,3 V y 5 V.

¿Por qué usar un Schottky en vez de un 1N4007?
Un 1N4007 hace caer cerca de 0,7 a 1 V; un Schottky como el 1N5817, menos de la mitad. En un circuito de 5 V esa diferencia puede ser lo que separa un ESP32 estable de uno que se reinicia.

¿Sirve para 12 V?
Puede funcionar, pero con poco margen frente a los 20 V que soporta. Para 12 V es más seguro un 1N5818 (30 V) o un 1N5819 (40 V).

¿Cómo lo conecto para proteger mi Arduino?
En serie con el positivo de la alimentación: el ánodo hacia la fuente y el cátodo (franja) hacia la placa. Si la fuente se conecta al revés, el diodo bloquea la corriente.

Antes de comprar: verifica que la corriente no supere 1 A y que el voltaje del circuito esté bien por debajo de 20 V; recuerda que los Schottky tienen algo de corriente de fuga en inverso, mayor cuando se calientan.
