Abre puertas, registra asistencia o identifica usuarios con solo acercar una tarjeta. El kit RFID RC522 de 13,56 MHz permite leer y escribir tarjetas y llaveros RFID sin contacto, mediante comunicación SPI. Es el lector RFID más usado en proyectos con Arduino, ESP32 y Raspberry Pi, con librerías listas y abundante documentación para empezar rápido.
¿Qué puedes hacer con él?
- Armar un control de acceso que activa un relé o una cerradura eléctrica.
- Crear un sistema de registro de asistencia para talleres o salas de clases.
- Identificar usuarios, herramientas u objetos con etiquetas RFID.
- Guardar y leer datos en la memoria de las tarjetas.
- Aprender comunicación SPI y manejo de librerías en Arduino.
Contenido de la compra

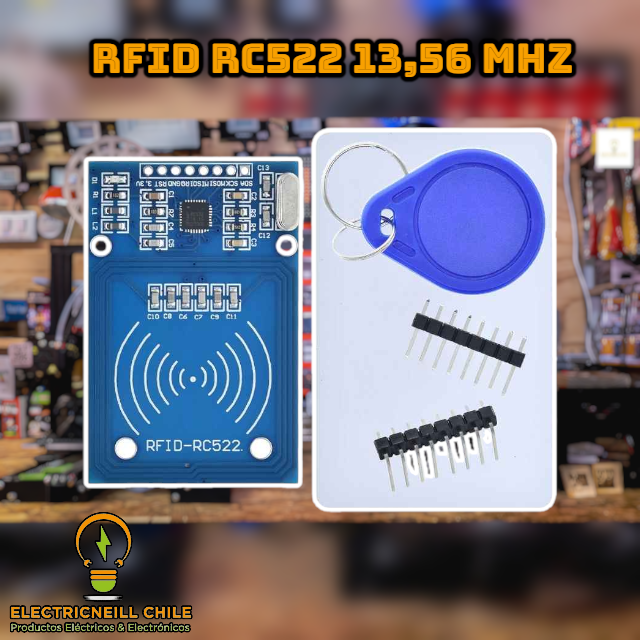

✔️ 1 módulo lector/escritor RFID RC522 de 13,56 MHz con antena integrada.
✔️ Tarjeta y llavero RFID de 13,56 MHz para pruebas.
Características técnicas
- Chip: RC522.
- Frecuencia de trabajo: 13,56 MHz.
- Interfaz: SPI.
- Función: lectura y escritura de tarjetas y llaveros RFID.
- Voltaje de operación: 3,3 V (no alimentar con 5 V).
- Pines: SDA (SS), SCK, MOSI, MISO, IRQ, GND, RST y 3,3 V.
- Distancia de lectura: hasta 6 cm aprox., según la tarjeta y el montaje.
- Antena integrada en la placa.
- Dimensiones del módulo: aprox. 40 × 60 mm.
- Color de la placa y del llavero: puede variar según el lote.
- Compatible con Arduino UNO, Nano y Mega, ESP8266, ESP32 y Raspberry Pi.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, proyectos de robótica y domótica, y técnicos que prototipan sistemas de control de acceso.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir los componentes de tu proyecto.
Preguntas frecuentes
¿Cómo se conecta el RC522 a Arduino UNO?
Con la librería MFRC522, la conexión habitual es: SDA a D10, SCK a D13, MOSI a D11, MISO a D12, RST a D9, GND a GND y 3,3 V al pin 3.3V del Arduino. El pin IRQ normalmente no se usa.
¿Se puede alimentar con 5 V?
No. El módulo funciona a 3,3 V y puede dañarse con 5 V. En placas de 5 V como Arduino UNO, aliméntalo siempre desde el pin 3.3V; para un montaje más seguro se recomienda un conversor de niveles lógicos en las líneas de señal.
¿Funciona con ESP32 y ESP8266?
Sí. ESP32 y ESP8266 trabajan con lógica de 3,3 V, igual que el RC522, y se conectan por sus pines SPI usando la misma librería MFRC522.
¿Lee tarjetas RFID de 125 kHz?
No. El RC522 trabaja a 13,56 MHz y no lee tarjetas de 125 kHz (como las EM4100), que usan otra frecuencia y otro tipo de lector.
¿A qué distancia lee las tarjetas?
Hasta unos 6 cm aprox. La distancia real depende de la tarjeta, de la alimentación y de que no haya metal cerca de la antena.
Antes de comprar: verifica que tus tarjetas o etiquetas sean de 13,56 MHz y que tu placa tenga salida de 3,3 V para alimentar el módulo. Ten en cuenta que el color de la placa, la serigrafía y el color del llavero pueden variar según el lote; el chip RC522, la frecuencia y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
