Características técnicas
-

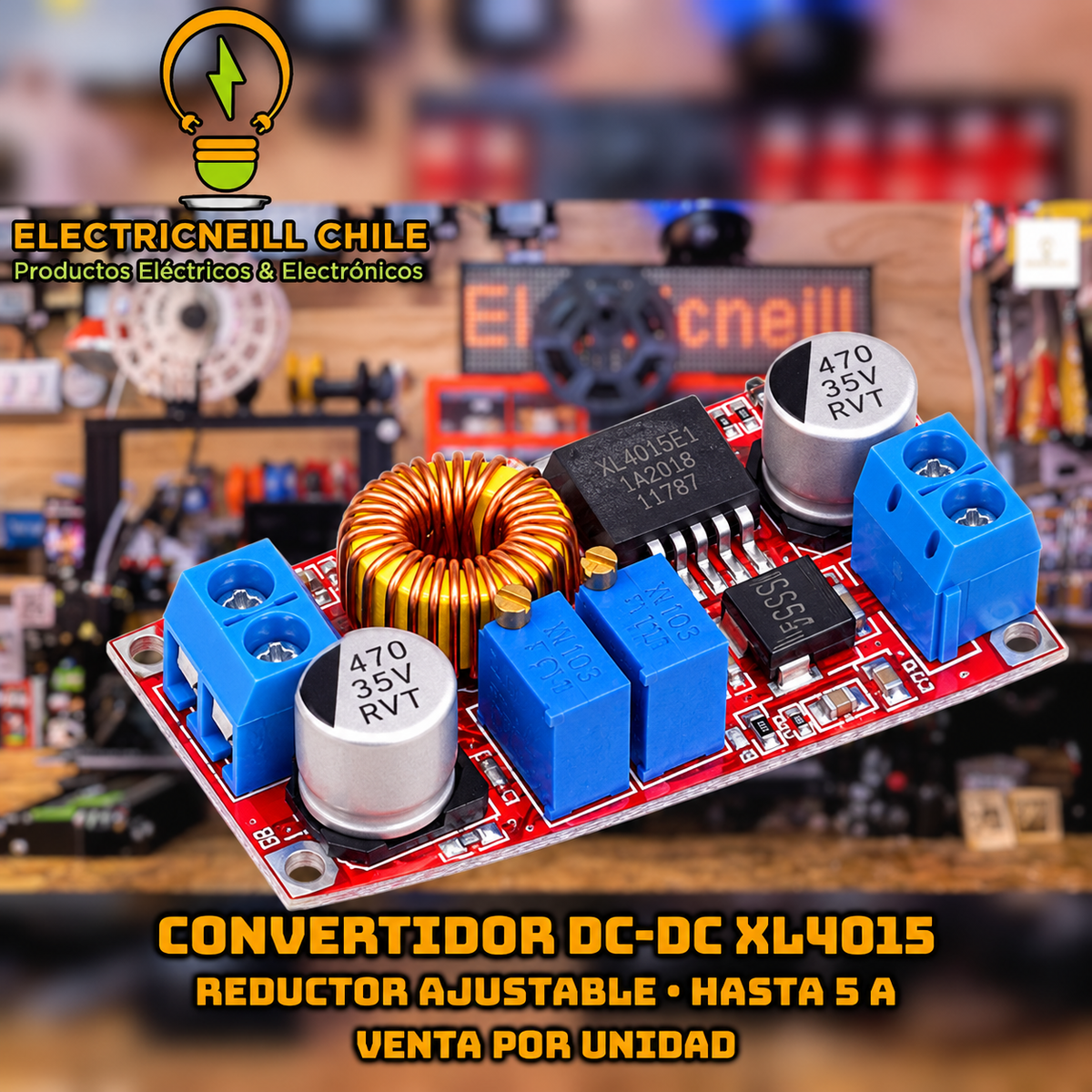

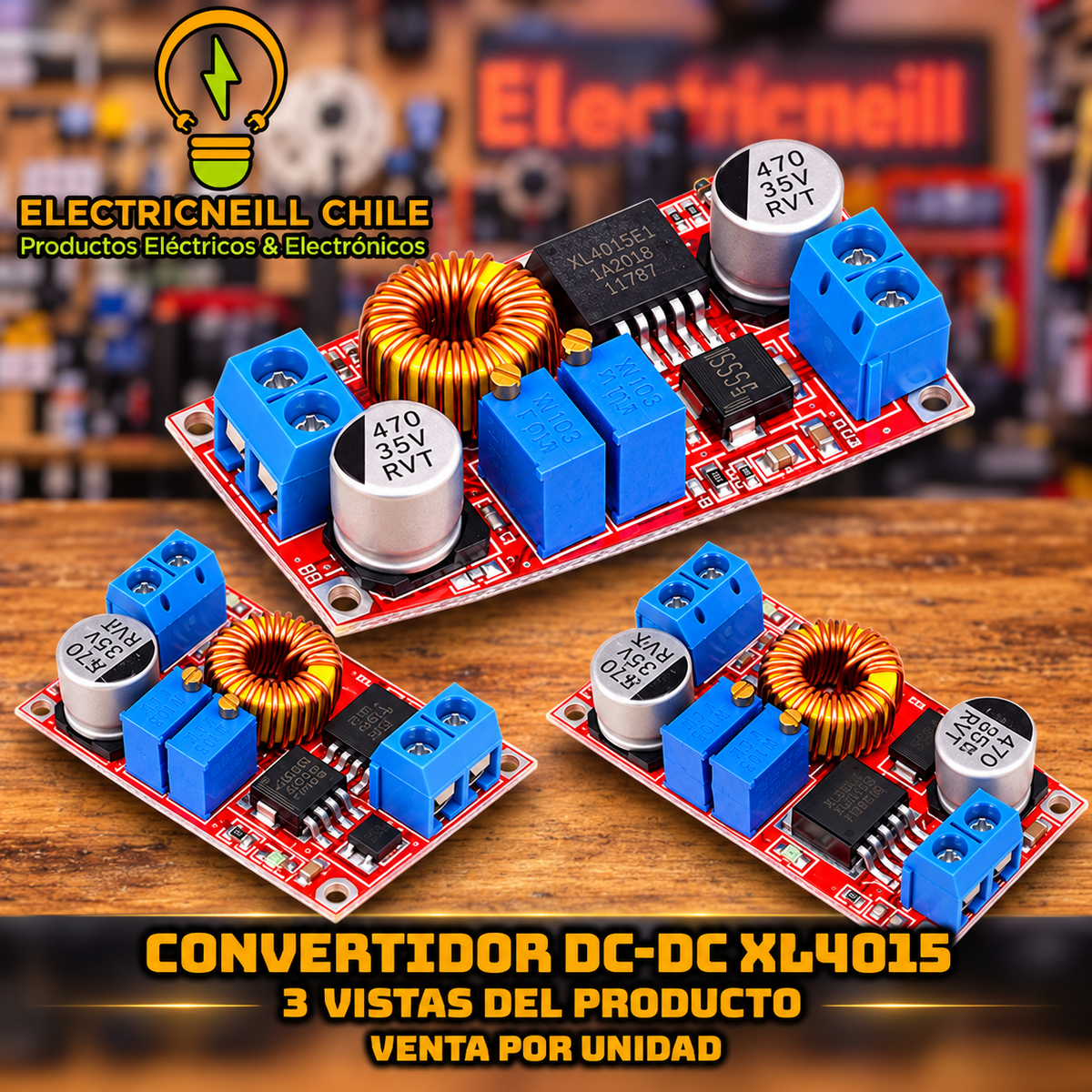

Tipo: convertidor DC-DC reductor ajustable, no aislado (Step-Down/Buck).
- Circuito integrado: XL4015.
- Voltaje de entrada anunciado: 4 a 38 V DC.
- Voltaje de salida ajustable: 1,25 a 36 V DC, siempre inferior al voltaje de entrada.
- Corriente de salida anunciada: hasta 5 A, según las condiciones de funcionamiento y refrigeración.
- Eficiencia de conversión: hasta 96 %, según el voltaje de entrada, salida y carga.
- Frecuencia de conmutación: 180 kHz.
- Ajuste de voltaje mediante potenciómetro.
- Indicador de alimentación y protección térmica.
- Incluye disipador de calor.
- Dimensiones aproximadas: 54 × 23 × 15 mm.
-
Contenido del paquete: 1 módulos XL4015 con disipador de calor.
¿Para qué sirve?
Permite reducir el voltaje de una fuente de corriente continua para alimentar circuitos que necesitan una tensión menor.
-
De 12 V a 5 V: alimentación de módulos, sensores y proyectos electrónicos.
-
De 24 V a 12 V: alimentación de dispositivos compatibles de menor voltaje.
-
De 12 V a 3,3 V: alimentación de circuitos de bajo voltaje, verificando el ajuste antes de conectarlos.
-
Proyectos con baterías: adaptación del voltaje cuando la batería entrega una tensión superior a la requerida.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos que necesitan alimentar circuitos con un voltaje ajustable.
¿Por qué comprar en Electricneill?
-
Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir y conectar el módulo adecuado para tu proyecto.
Preguntas frecuentes
¿Puede aumentar el voltaje?
No. Es un convertidor reductor: el voltaje de entrada debe ser superior al de salida y tener suficiente margen para mantener la regulación.
¿Entrega 5 A de forma continua?
Los 5 A corresponden al máximo anunciado. La corriente utilizable depende del voltaje, la carga, la ventilación y la disipación de calor. El disipador incluido no garantiza por sí solo un funcionamiento continuo a 5 A.
¿Cómo ajusto el voltaje de salida?
Conecta una fuente DC a la entrada y un multímetro a la salida. Gira gradualmente el potenciómetro hasta obtener el voltaje deseado. Realiza este ajuste antes de conectar tu circuito.
¿Sirve para Arduino, ESP32 y sensores?
Sí, siempre que ajustes la salida al voltaje requerido y utilices la entrada de alimentación correspondiente de cada placa. Comprueba el voltaje con un multímetro antes de conectar.
¿Puedo conectarlo directamente a 220 V?
No. Necesita una fuente de corriente continua dentro del rango de entrada indicado.
¿Sirve para cargar baterías directamente?
No debe utilizarse por sí solo como cargador. La carga requiere un circuito adecuado al tipo de batería y control de corriente y voltaje.
¿Se vende por unidad?
Sí. El precio corresponde a 1 módulo reductor XL4015 con disipador de calor.
Antes de comprar: confirma el voltaje y la corriente que necesita tu proyecto. Este módulo reduce voltaje y requiere una fuente DC externa. Ajusta y mide la salida antes de conectar tus dispositivos, respeta la polaridad y considera refrigeración adicional para cargas elevadas. Si tienes dudas, escríbenos y te ayudamos a elegir.
