Módulo regulador LM2596 DC-DC step down ajustable 3A

Obtén el voltaje exacto que necesita tu proyecto a partir de una batería o fuente de mayor voltaje. El módulo LM2596 regulador DC-DC step down es un convertidor reductor ajustable: entra un voltaje continuo más alto y, girando su potenciómetro, obtienes una salida estable más baja, con mucha mejor eficiencia que un regulador lineal como el 7805. Disponible sin display o con display para ver el voltaje sin usar multímetro.

¿Qué puedes hacer con él?

• Alimentar Arduino, ESP32, ESP8266 o Raspberry Pi desde una batería de 12 V o una fuente de notebook.
• Bajar 12 V o 24 V a 5 V para módulos, sensores, tiras LED o cargar dispositivos USB.
• Armar una fuente regulable de banco para pruebas y prácticas de laboratorio.
• Alimentar motores pequeños, servos y módulos de robótica desde packs de baterías de litio.
• Adaptar el voltaje de paneles solares pequeños o baterías de auto a equipos de menor voltaje.

Contenido de la compra

✔️ 1 módulo regulador reductor DC-DC LM2596, en la versión elegida (sin display o con display).

Características técnicas

• Chip: LM2596 (convertidor reductor tipo buck, step down).
• Voltaje de entrada: 4,5 V a 40 V DC.
• Voltaje de salida ajustable: 1,25 V a 37 V DC (siempre menor que el de entrada).
• Corriente de salida: hasta 3 A máximo (recomendado trabajar bajo 2 A continuos sin disipador adicional).
• Eficiencia: alrededor de 90 %, según voltajes y carga.
• Ajuste de voltaje mediante potenciómetro multivuelta integrado.
• Terminales para soldar entrada (IN+ / IN−) y salida (OUT+ / OUT−); la versión con display puede traer bornes de tornillo.

¿Qué versión elijo?

• Sin display: la opción más compacta y económica. Ideal si ajustarás el voltaje una vez con multímetro y lo dejarás fijo dentro de tu proyecto.

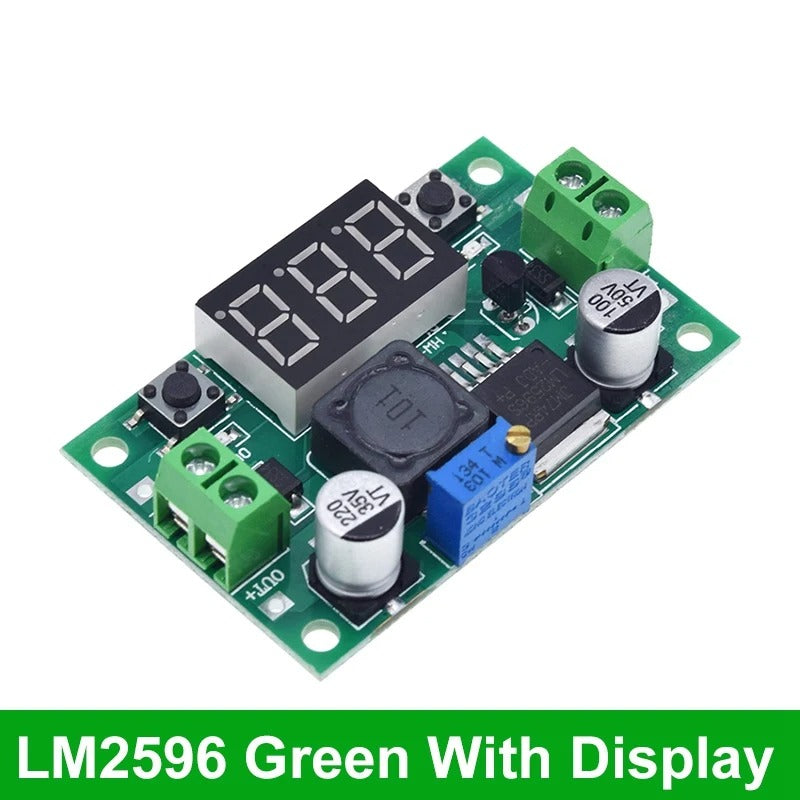

• Con display: incorpora un voltímetro digital para ver el voltaje directamente en el módulo. Ideal para fuentes de banco, laboratorio y para quienes no tienen multímetro a mano.

Ideal para

Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, proyectos de robótica y domótica, y técnicos que necesitan una fuente regulable compacta.

¿Por qué comprar en Electricneill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir el regulador correcto para tu proyecto.

Preguntas frecuentes

¿Cuál es la diferencia entre el LM2596 y un regulador 7805 o AMS1117?
El 7805 y el AMS1117 son reguladores lineales: el exceso de voltaje se pierde como calor y su salida es fija. El LM2596 es conmutado: se calienta mucho menos, entrega más corriente y su salida es ajustable.

¿Puedo alimentar un Arduino o un ESP32 con el LM2596?
Sí. Ajusta la salida a 5 V para alimentar Arduino por su pin 5V, o a 3,3 V para el pin 3V3 del ESP32. Mide siempre con multímetro (o con el display) antes de conectar la placa.

¿Cómo se ajusta el voltaje de salida?
Conecta la entrada, mide la salida y gira el tornillo del potenciómetro: en un sentido sube el voltaje y en el otro baja. Hazlo sin carga conectada y luego conecta tu circuito.

¿Puede subir el voltaje?
No. El LM2596 solo reduce voltaje (step down). La entrada debe ser mayor que la salida, con un margen de al menos 1,5 a 2 V. Para subir voltaje necesitas un módulo elevador (step up), como el MT3608 o el XL6009.

¿Realmente entrega 3 A?
3 A es el máximo del chip. Para uso continuo recomendamos no superar unos 2 A, o agregar disipación y ventilación, ya que el módulo se calienta con corrientes altas.

Antes de comprar: verifica que tu voltaje de entrada sea mayor que el de salida que necesitas, que la corriente de tu circuito no supere los 2 A continuos y si prefieres la versión con display para ver el voltaje. El color de la placa (PCB), la serigrafía y la marca del potenciómetro pueden variar según el lote; el chip LM2596 y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
