Haz que tu proyecto reconozca colores con este sensor de color TCS3200 / TCS230, disponible en módulo TCS3200 o GY-31. Convierte la luz que recibe en una señal de frecuencia que Arduino, ESP32 u otro microcontrolador puede leer fácilmente para identificar rojo, verde y azul.
¿Qué puedes hacer con él?
- Construir una máquina clasificadora de objetos por color (dulces, piezas, fichas).
- Hacer robots que sigan colores o reaccionen a marcas de colores.
- Detectar colores en procesos de automatización y control de calidad básico.
- Realizar prácticas de sensores, frecuencia y modelo RGB en clases de electrónica.
- Crear proyectos interactivos que cambien de comportamiento según el color.
Contenido de la compra
✔️ 1 módulo sensor de color (TCS3200 o GY-31, según la variante elegida).
Características técnicas
- Sensor: TCS3200 / TCS230 (conversor de luz a frecuencia).
- Matriz de fotodiodos con filtros rojo, verde, azul y sin filtro (clear).
- Salida: onda cuadrada cuya frecuencia es proporcional a la intensidad de luz.
- Voltaje de alimentación: 3 a 5 V DC.
- Pines de control: S0 y S1 (escala de frecuencia), S2 y S3 (selección de filtro), OUT (salida), además de VCC y GND.
- Compatible con Arduino, ESP32 y otros microcontroladores.
- Color de la placa (PCB) y serigrafía: pueden variar según el lote.
¿Qué modelo elijo?
-
TCS3200: módulo con el sensor TCS3200, una opción directa para aprender y para la mayoría de los proyectos con Arduino.
-

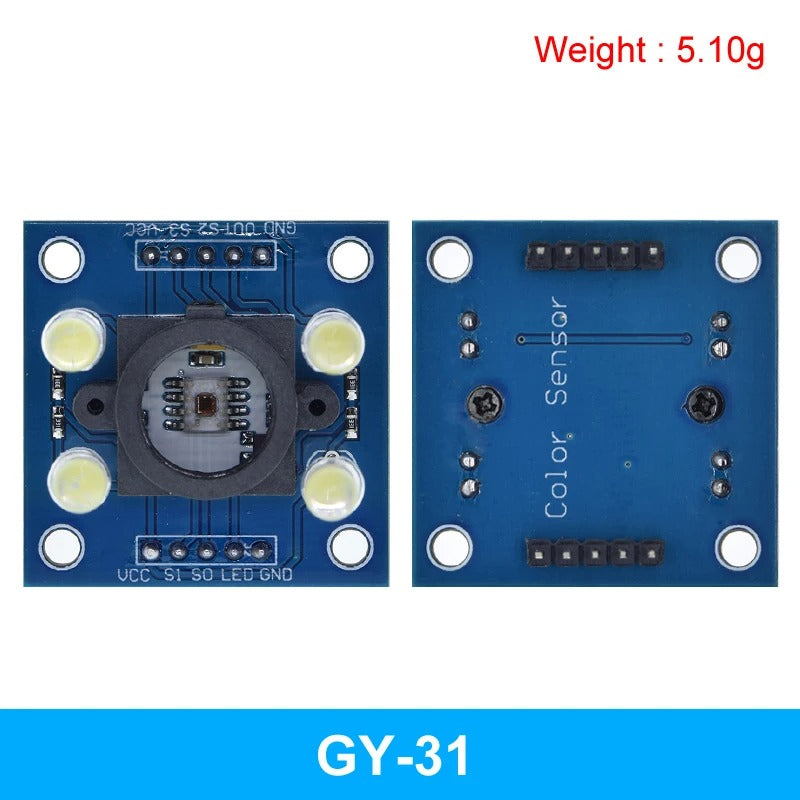

GY-31: módulo basado en el mismo sensor TCS3200 / TCS230, con otro diseño de placa. Funciona igual y usa la misma programación.
Ambos modelos se programan de la misma forma, por lo que puedes usar los mismos ejemplos y librerías. Si necesitas saber las medidas de la placa para tu montaje, escríbenos y te las confirmamos.
Ideal para
- Estudiantes de electricidad y electrónica.
- Liceos técnico-profesionales.
- Makers y proyectos de robótica educativa.
- Técnicos que prototipan sistemas de automatización.
¿Por qué comprar en Electricneill?
- Despachamos desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el componente correcto para tu proyecto.
Preguntas frecuentes
¿Cómo se conecta el sensor TCS3200 a Arduino?
Conecta VCC a 5 V y GND a GND. Los pines S0, S1, S2 y S3 van a salidas digitales del Arduino, y OUT a una entrada digital, donde se mide la frecuencia (por ejemplo, con la función pulseIn).
¿Funciona con ESP32 a 3,3 V?
Sí. El módulo trabaja entre 3 y 5 V; alimentándolo con 3,3 V sus señales quedan en niveles compatibles con el ESP32.
¿Qué diferencia hay entre TCS230 y TCS3200?
Son sensores de la misma familia y funcionan de la misma manera: convierten la luz en frecuencia mediante fotodiodos con filtros de color. Se programan igual.
¿Necesita calibración?
Sí. Las lecturas cambian con la iluminación y la distancia, por lo que conviene calibrar con muestras de blanco y negro y mantener una distancia fija al objeto.
Antes de comprar: verifica que tu placa tenga pines digitales disponibles (se usan 5 señales), que el voltaje de tu proyecto esté entre 3 y 5 V y qué modelo (TCS3200 o GY-31) calza mejor en tu montaje. El color de la placa, la serigrafía o la marca del chip pueden variar según el lote; el modelo y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
