Características técnicas
-
Tipo: convertidor DC-DC elevador ajustable, no aislado (Step-Up/Boost).

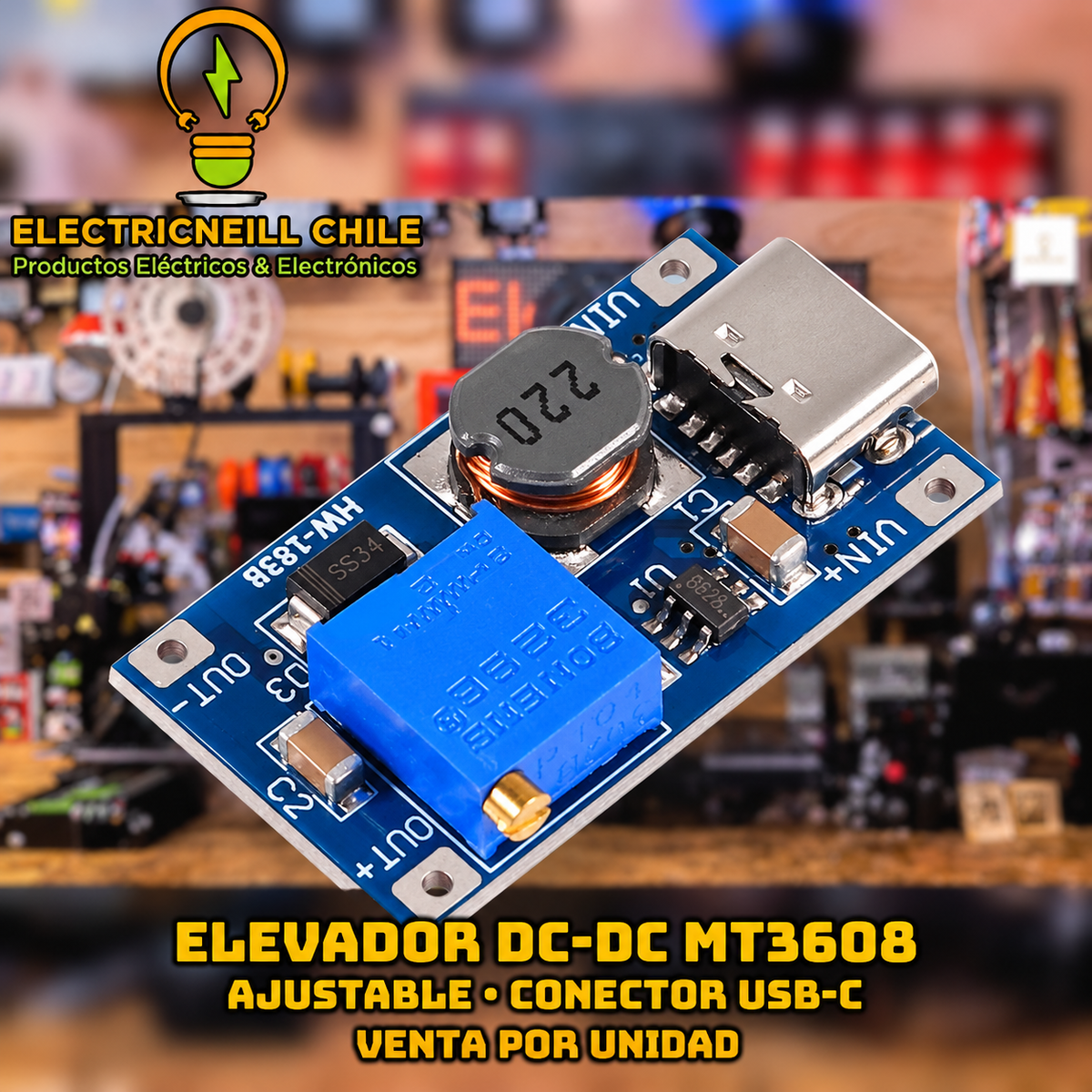

- Circuito integrado: MT3608.
- Voltaje de entrada: 2 a 24 V DC.
- Voltaje de salida anunciado: 5 a 28 V DC, ajustable mediante potenciómetro y siempre superior al voltaje de entrada.
- Corriente máxima anunciada: hasta 2 A; la corriente disponible depende del voltaje de entrada, salida y refrigeración.
- Eficiencia de conversión anunciada: hasta 93 %, según las condiciones de funcionamiento.
- Conector de alimentación: Ninguna
- Dimensiones aproximadas: 36 × 17 × 14 mm.
-

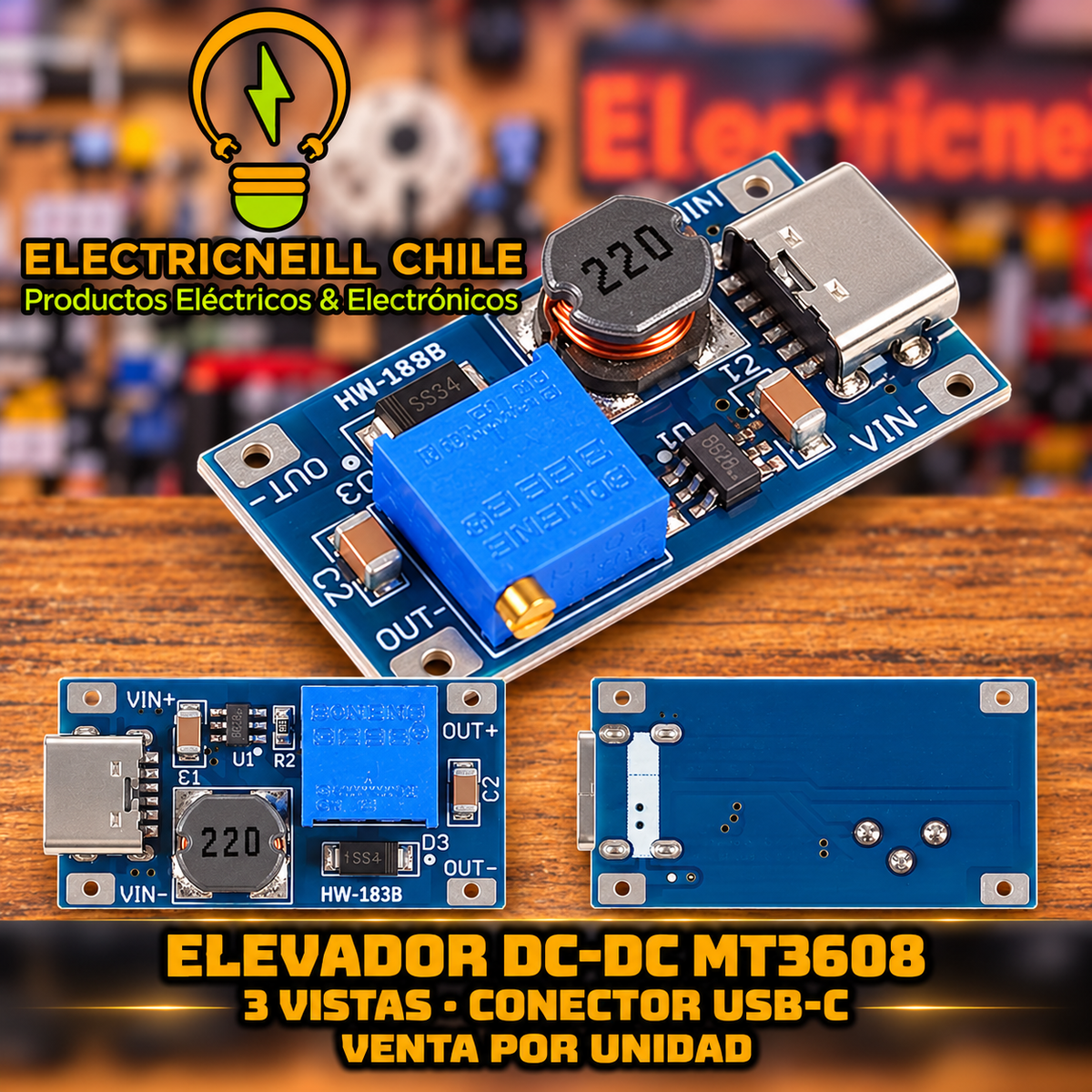

Contenido: 1 módulo elevador MT3608.
¿Para qué sirve?
Permite aumentar el voltaje de una fuente de corriente continua para alimentar circuitos que necesitan una tensión mayor.
-
De 5 V a 9 V: alimentación de circuitos compatibles desde una fuente USB.
-
De 5 V a 12 V: alimentación de pequeños dispositivos, respetando su consumo.
-
Proyectos con baterías: elevación del voltaje para módulos y circuitos electrónicos.
-
Prácticas de electrónica: experimentación con fuentes ajustables y conversión de energía.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos que necesitan elevar el voltaje en proyectos de bajo consumo.
¿Por qué comprar en Electricneill?
-
Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir y conectar el módulo adecuado para tu proyecto.
Preguntas frecuentes
¿Puede reducir el voltaje?
No. Este módulo es elevador: la salida debe ajustarse a un voltaje superior al de entrada. Para reducir voltaje necesitas un convertidor Step-Down/Buck.
¿Entrega 2 A con cualquier voltaje de salida?
No. Al elevar el voltaje, disminuye la corriente disponible en la salida. También influyen la capacidad de la fuente, la temperatura y las pérdidas de conversión. No consideres los 2 A anunciados como una corriente continua garantizada en todas las condiciones.

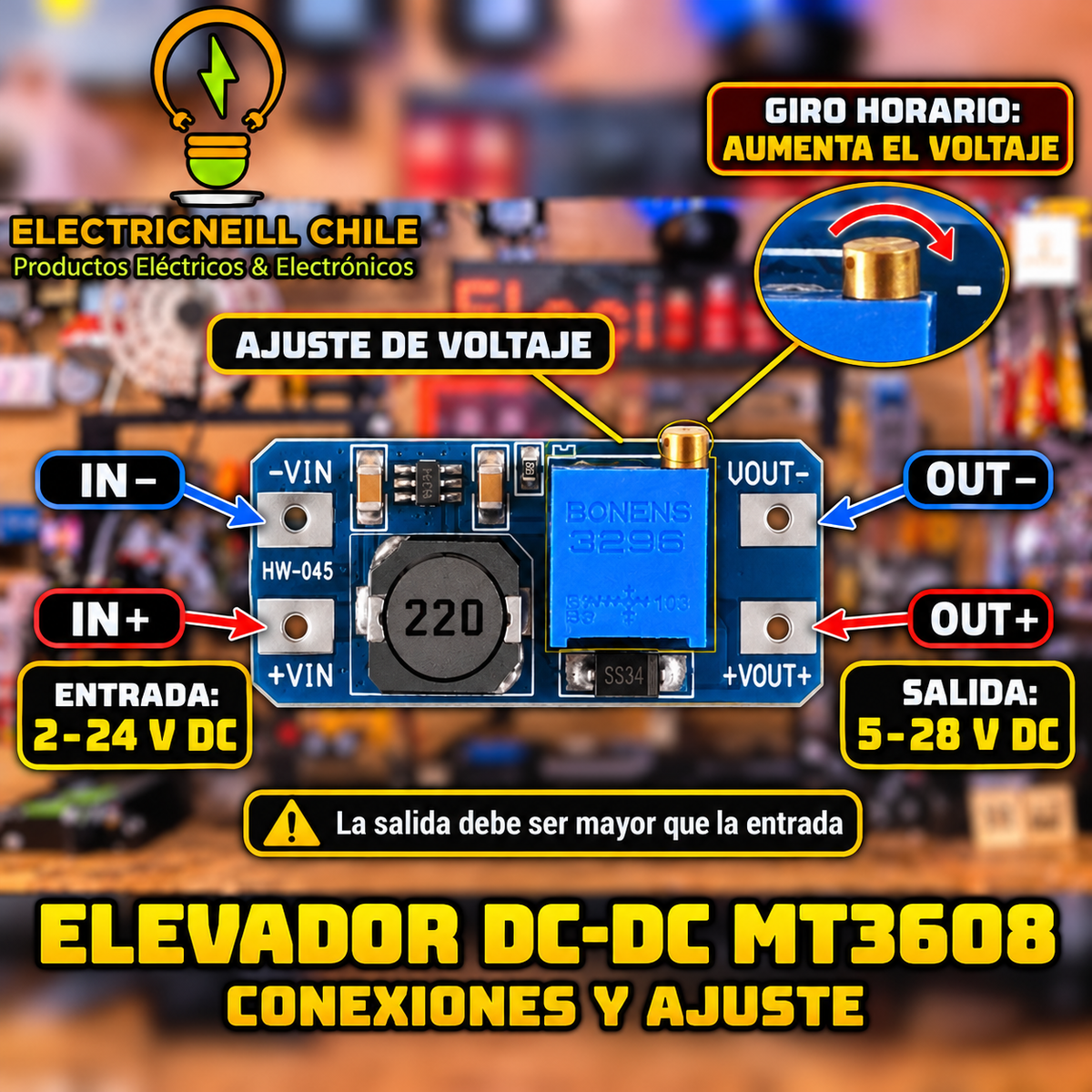

¿Cómo ajusto el voltaje?
Conecta una fuente DC compatible a la entrada y un multímetro a la salida. Gira gradualmente el potenciómetro hasta alcanzar el voltaje deseado. Ajusta antes de conectar el dispositivo y vuelve a comprobar el voltaje con la carga conectada.
¿Sirve para cargar baterías?
No debe utilizarse por sí solo como cargador. Las baterías requieren un circuito de carga adecuado a su tecnología y control de corriente y voltaje.
¿Se conecta directamente a 220 V?
No. Necesita una fuente de corriente continua dentro del rango de entrada indicado.
¿Se vende por unidad?
Sí. El precio corresponde a 1 módulo MT3608, con el conector de la variante seleccionada.
Antes de comprar: confirma el voltaje y consumo de tu dispositivo, y verifica qué conector necesitas. Este módulo eleva voltaje y requiere una fuente externa con capacidad suficiente. Ajusta y mide la salida antes de conectar tus equipos, respeta la polaridad y evita superar los límites indicados. Si tienes dudas, escríbenos y te ayudamos a elegir.
