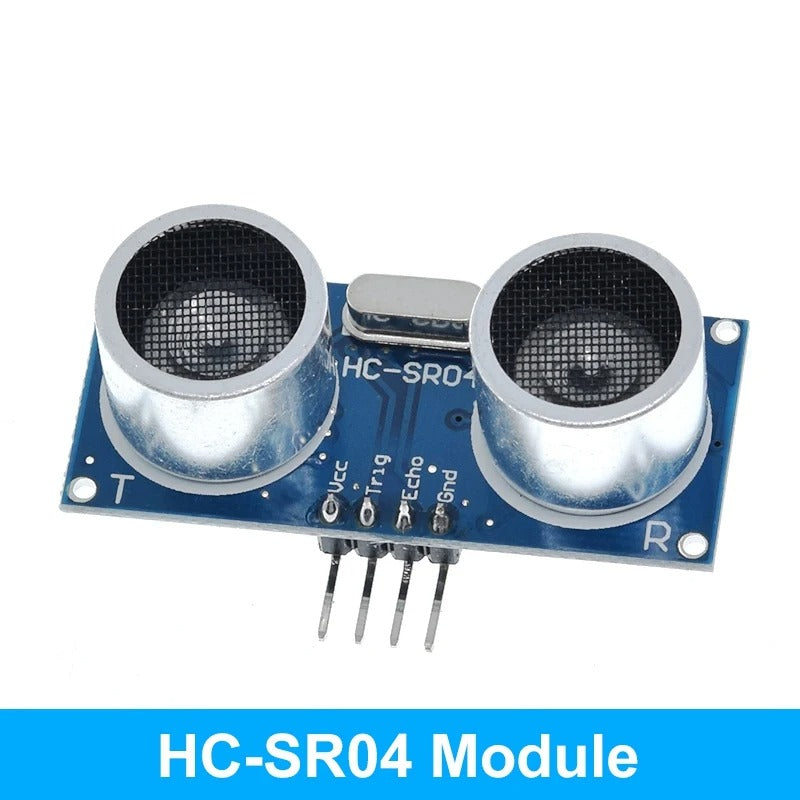

Mide distancias sin contacto y haz que tus proyectos detecten obstáculos con el sensor ultrasónico HC-SR04, el sensor de distancia más usado con Arduino. Funciona como un sonar: emite un pulso de ultrasonido a 40 kHz y calcula la distancia según el tiempo que tarda el eco en volver, entre 2 cm y 400 cm.
¿Qué puedes hacer con él?
- Robots evasores de obstáculos y autos autónomos.
- Medidores de nivel de agua en estanques (sin contacto con el líquido).
- Sensores de estacionamiento y alarmas de proximidad.
- Apertura automática de puertas, basureros o dispensadores.
- Contadores de personas u objetos.
- Prácticas de física y programación: velocidad del sonido y medición de tiempos.
Contenido de la compra
- ✔️ 1 módulo sensor ultrasónico HC-SR04.
Características técnicas
- Voltaje de operación: 5 V DC.
- Corriente de operación: aprox. 15 mA.
- Rango de medición: 2 cm a 400 cm.
- Precisión: aprox. ±3 mm en condiciones ideales.
- Ángulo de detección: aprox. 15°.
- Frecuencia de ultrasonido: 40 kHz.
- Pines: VCC, Trig, Echo y GND.
- Dimensiones: aprox. 45 x 20 x 15 mm.
- Color de la placa y marca de los chips: pueden variar según el lote.
Ideal para
- Estudiantes de electricidad y electrónica.
- Liceos técnico-profesionales y talleres de robótica.
- Makers y aficionados a Arduino, ESP32 y Raspberry Pi.
- Competencias y proyectos de robótica escolar.
- Técnicos que prototipan sistemas de detección y nivel.
¿Por qué comprar en Electricneill?
- Despachamos desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el sensor adecuado para tu proyecto.
Preguntas frecuentes
¿Cómo se conecta el HC-SR04 a Arduino?
VCC a 5 V, GND a GND, Trig y Echo a dos pines digitales. El Arduino envía un pulso de 10 µs por Trig y mide cuánto dura el pulso en Echo; con ese tiempo se calcula la distancia (tiempo en µs / 58 = cm).
¿Funciona con ESP32 o Raspberry Pi?
Sí, pero el sensor debe alimentarse con 5 V y su pin Echo entrega 5 V. Como el ESP32 y la Raspberry Pi trabajan a 3,3 V, usa un divisor de voltaje (por ejemplo, resistencias de 1 kΩ y 2 kΩ) en la línea Echo.
¿Es resistente al agua?
No. El HC-SR04 no es sumergible ni resistente a la intemperie. Para medir nivel de agua puedes instalarlo arriba del estanque apuntando hacia el líquido, protegido de la humedad.
¿Ultrasónico o infrarrojo?
El ultrasónico mide distancias más largas y no le afecta el color del objeto ni la luz ambiente. Los infrarrojos son más rápidos a corta distancia, pero varían con el color y el brillo de la superficie.
¿Por qué a veces entrega lecturas erróneas?
Las superficies blandas (telas, espuma), muy inclinadas o muy pequeñas reflejan mal el sonido. Apunta el sensor de frente al objeto y promedia varias lecturas en tu programa.
Antes de comprar: verifica que tu placa entregue 5 V para alimentar el sensor, que la distancia a medir esté entre 2 y 400 cm y, si usas ESP32 o Raspberry Pi, que tengas resistencias para el divisor de voltaje. Ten en cuenta que el color de la placa (PCB), la serigrafía y la marca de los chips pueden variar según el lote; el modelo HC-SR04, sus 4 pines y su funcionamiento son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
