Cambia tus pulsadores mecánicos por un botón táctil moderno y sin desgaste. El módulo sensor táctil capacitivo TTP223 / TTP223B detecta el toque del dedo y entrega una señal digital estable, lista para leer con Arduino, ESP8266 o ESP32. Incluso puede activarse a través de plástico, vidrio o acrílico delgado, ideal para paneles limpios y sin botones a la vista.
¿Qué puedes hacer con él?
- Crear interruptores táctiles para encender luces o lámparas LED.
- Reemplazar pulsadores en proyectos de domótica y paneles de control.
- Instalar un botón oculto detrás de una tapa de plástico o acrílico.
- Armar menús y controles táctiles en proyectos con Arduino o ESP32.
- Enseñar entradas digitales y sensores capacitivos en clases de electrónica.
Contenido de la compra
✔️ 1 módulo sensor táctil capacitivo del modelo seleccionado: TTP223 (versión mini) o TTP223B (versión módulo).
Características técnicas

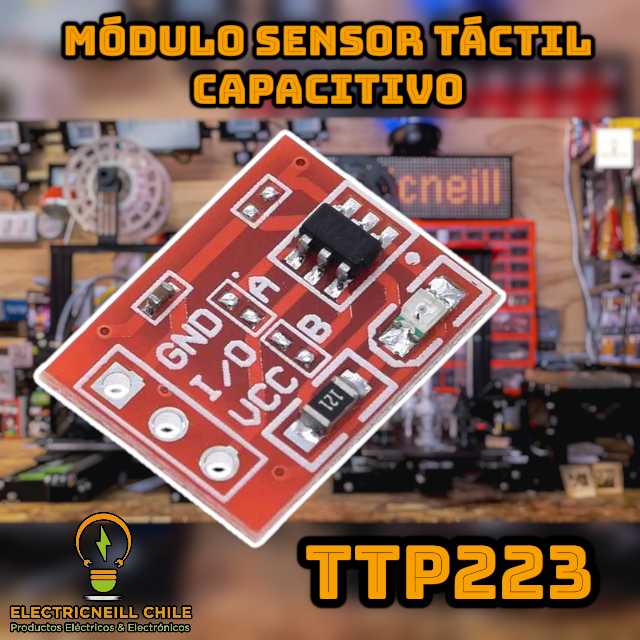

TTP223 (versión mini)
- Voltaje de operación: 2,5 V – 5,5 V DC.
- Pines: VCC, GND e I/O (salida digital TTL).
- Funcionamiento momentáneo: activo mientras se mantiene el toque.
- Superficie táctil integrada en la placa y LED indicador de estado.
- Dimensiones: 15 × 11 mm. Peso aproximado: 0,5 g.

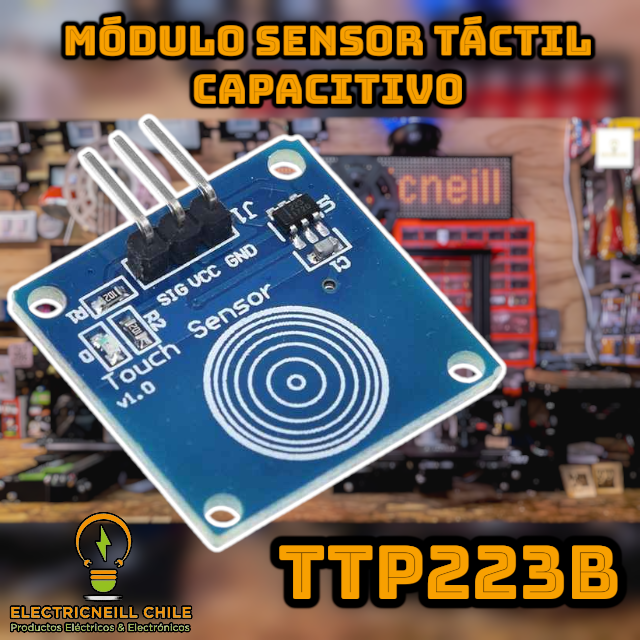

TTP223B (versión módulo)
- Voltaje de operación: 2,0 V – 5,5 V DC.
- Pines: VCC, GND y SIG (salida digital TTL).
- 4 modos configurables con los pads A y B: momentáneo o con auto-retención (toggle), con salida activa en alto o en bajo.
- Nivel alto de salida: aprox. 0,8 × VCC. Nivel bajo: ≤ 0,3 × VCC.
- Corriente de salida: hasta 8 mA.
- LED indicador y orificios de montaje M2.
- Dimensiones: 24 × 24 × 7,2 mm. Peso aproximado: 2,8 g.
En ambos modelos, el color de la placa puede variar según el lote.
¿Qué modelo elijo?
-
TTP223 (mini): si necesitas un botón táctil simple y muy pequeño para prototipos compactos o proyectos educativos.
-
TTP223B (módulo): si quieres fijarlo con tornillos, elegir entre modo momentáneo o toggle (encendido/apagado con cada toque) e instalarlo detrás de un panel.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, proyectos de domótica y aficionados a Arduino y ESP32.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el sensor correcto para tu proyecto.
Preguntas frecuentes

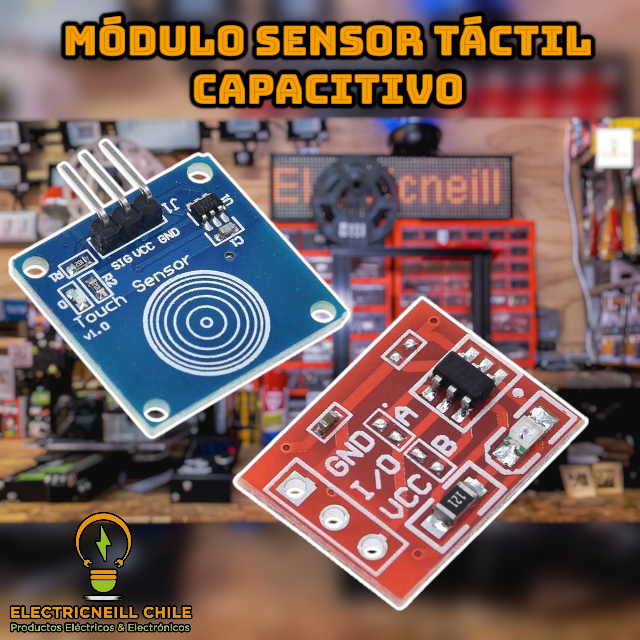

¿Cuál es la diferencia entre TTP223 y TTP223B?
Ambos usan el mismo principio capacitivo. El TTP223 es la versión mini, más pequeña y simple. El TTP223B viene en una placa más grande, con orificios de montaje y modos configurables (momentáneo o toggle, salida en alto o en bajo).
¿Cómo se conecta a Arduino?
Conecta VCC a 5 V, GND a GND y la salida (I/O o SIG) a un pin digital. Lee el pin con digitalRead: en el modo de fábrica la salida pasa a nivel alto mientras tocas el sensor.
¿Funciona con ESP32 y 3,3 V?
Sí. Ambos modelos funcionan con 3,3 V, por lo que se conectan directo a ESP32, ESP8266 y Raspberry Pi.
¿Detecta el toque a través de vidrio o plástico?
Sí, a través de materiales no metálicos delgados como plástico, vidrio o acrílico. Mientras más grueso el material, menor la sensibilidad.
¿Puede encender un relé directamente?
No directamente: su salida es de baja corriente. Conéctalo a un módulo relé que tenga transistor de control o a través de tu microcontrolador.
Antes de comprar: verifica el tamaño disponible en tu proyecto, si necesitas modo toggle (solo TTP223B) y el voltaje de tu placa. Ten en cuenta que el color de la placa (PCB) y la serigrafía pueden variar según el lote; el modelo y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
