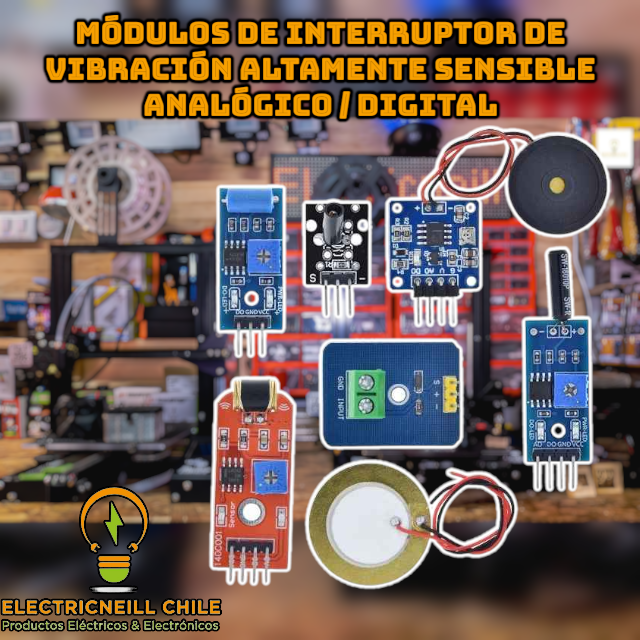

Detecta golpes, sacudidas y vibraciones para activar una alarma o registrar un impacto. Estos módulos sensores de vibración se conectan fácilmente a Arduino, ESP32 y otros microcontroladores. Elige entre 6 modelos: interruptores de vibración SW-18010P, SW-18015P (KY-002) y SW-420, sensor de impacto 801S y dos sensores piezoeléctricos, con salida digital, analógica o ambas.
¿Qué puedes hacer con él?
- Armar una alarma antirrobo que se active al mover una puerta, cajón o bicicleta.
- Detectar golpes o manipulación en cajas, cerraduras o equipos.
- Medir la intensidad de impactos con salida analógica.
- Monitorear vibraciones de motores o máquinas en proyectos educativos.
- Crear instrumentos y proyectos interactivos que respondan a toques (tap).
- Detectar choques en robots y vehículos a control remoto.
Contenido de la compra
✔️ 1 módulo sensor de vibración del modelo seleccionado.
Características técnicas
-

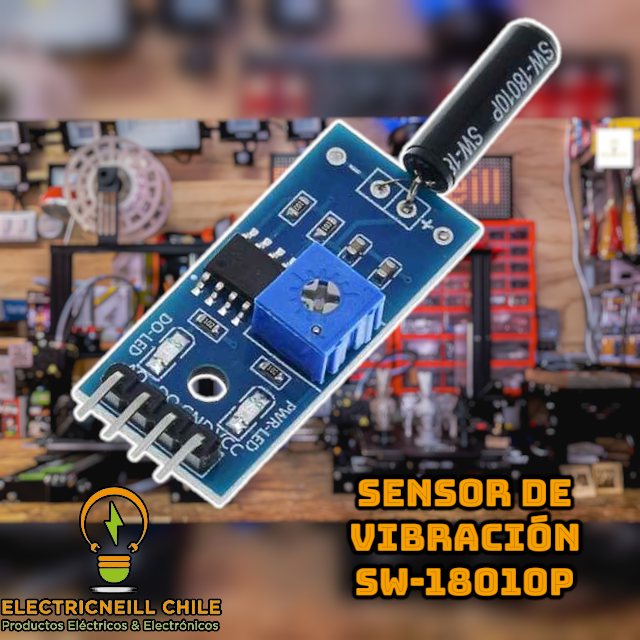

SW-18010P con LM393 (NO): interruptor normalmente abierto, comparador LM393, salida digital (DO), potenciómetro de sensibilidad, LED indicador, 3,3 V a 5 V.
-

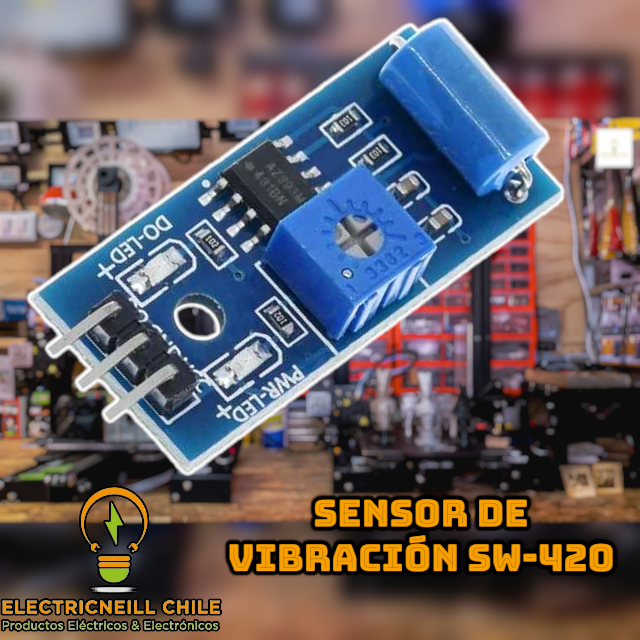

SW-420 con LM393 (NC): interruptor normalmente cerrado, comparador LM393 y salida digital (DO).
-
KY-002 SW-18015P (NO): interruptor de vibración normalmente abierto, alta sensibilidad, detección no direccional.
-

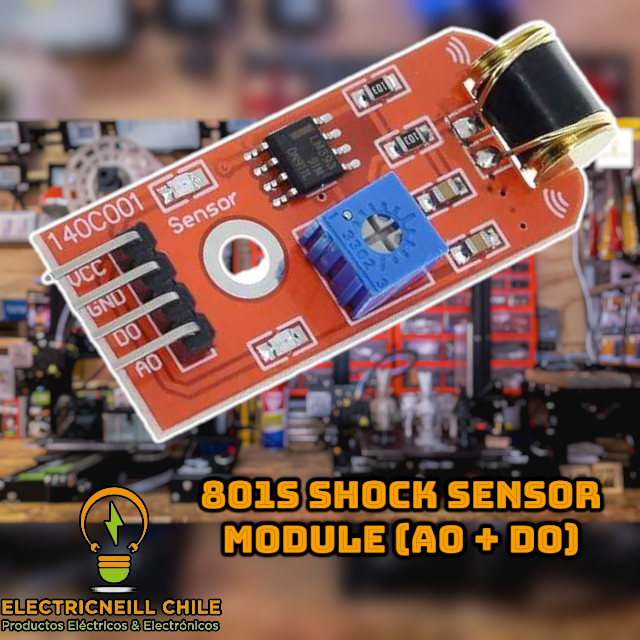

801S (AO + DO): sensor de impacto con salida analógica y digital, sensibilidad ajustable, no direccional.
-
Piezoeléctrico shock / tap (AO + DO): salida analógica proporcional y salida digital, potenciómetro de sensibilidad y LED indicador.
-

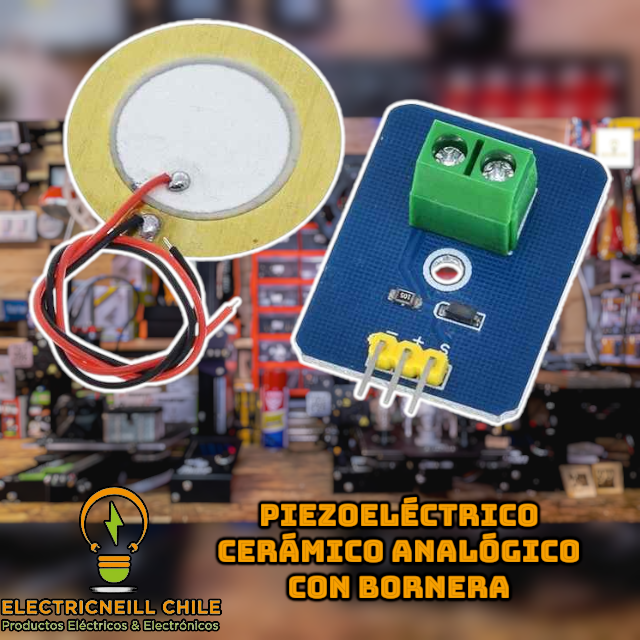

Piezoeléctrico cerámico analógico con bornera: salida analógica proporcional a la intensidad de la vibración, bajo consumo.
- Color de la placa: puede variar según el lote.
¿Qué modelo elijo?
-
Alarma simple que detecte movimiento o golpe: SW-18010P con LM393 o KY-002.
-
Detectar vibración con señal digital estable y ajustable: SW-420 o SW-18010P, ambos con LM393.
-
Medir cuán fuerte es el golpe: 801S o piezoeléctrico shock / tap (tienen salida analógica y digital).
-
Medir vibración continua o toques suaves: piezoeléctrico cerámico analógico.
Ideal para
Estudiantes de electrónica, liceos técnico-profesionales, makers, proyectos de robótica y seguridad, y técnicos en automatización.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el sensor correcto para tu proyecto.
Preguntas frecuentes
¿Cuál es la diferencia entre el SW-420 y el SW-18010P?
El SW-420 es normalmente cerrado (NC): en reposo el contacto está cerrado y se abre con la vibración. El SW-18010P es normalmente abierto (NO): en reposo está abierto y se cierra al vibrar. Ambos módulos entregan una señal digital gracias al LM393.
¿Cómo conecto el sensor de vibración a Arduino?
Conecta VCC a 5 V, GND a GND y la salida digital (DO) a un pin digital, por ejemplo el 2. En los modelos con salida analógica, conecta AO a una entrada analógica como A0 para leer la intensidad.
¿Funciona con ESP32 a 3,3 V?
Los módulos con comparador LM393 funcionan entre 3,3 V y 5 V. Aliméntalos con 3,3 V cuando uses ESP32 o ESP8266 para que la señal de salida sea compatible con sus pines.
¿Qué diferencia hay entre salida digital (DO) y analógica (AO)?
La salida digital solo indica si hubo vibración (sí o no) según el umbral del potenciómetro. La analógica entrega un valor que varía con la intensidad del golpe.
¿Cómo ajusto la sensibilidad?
En los módulos con potenciómetro, gíralo con un destornillador pequeño mientras observas el LED indicador hasta que se active solo con la vibración que quieres detectar.
Antes de comprar: verifica si necesitas lógica NO o NC, salida digital, analógica o ambas, y el voltaje de tu placa (5 V o 3,3 V). Ten en cuenta que el color de la placa (PCB) y la serigrafía pueden variar según el lote; el modelo y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
