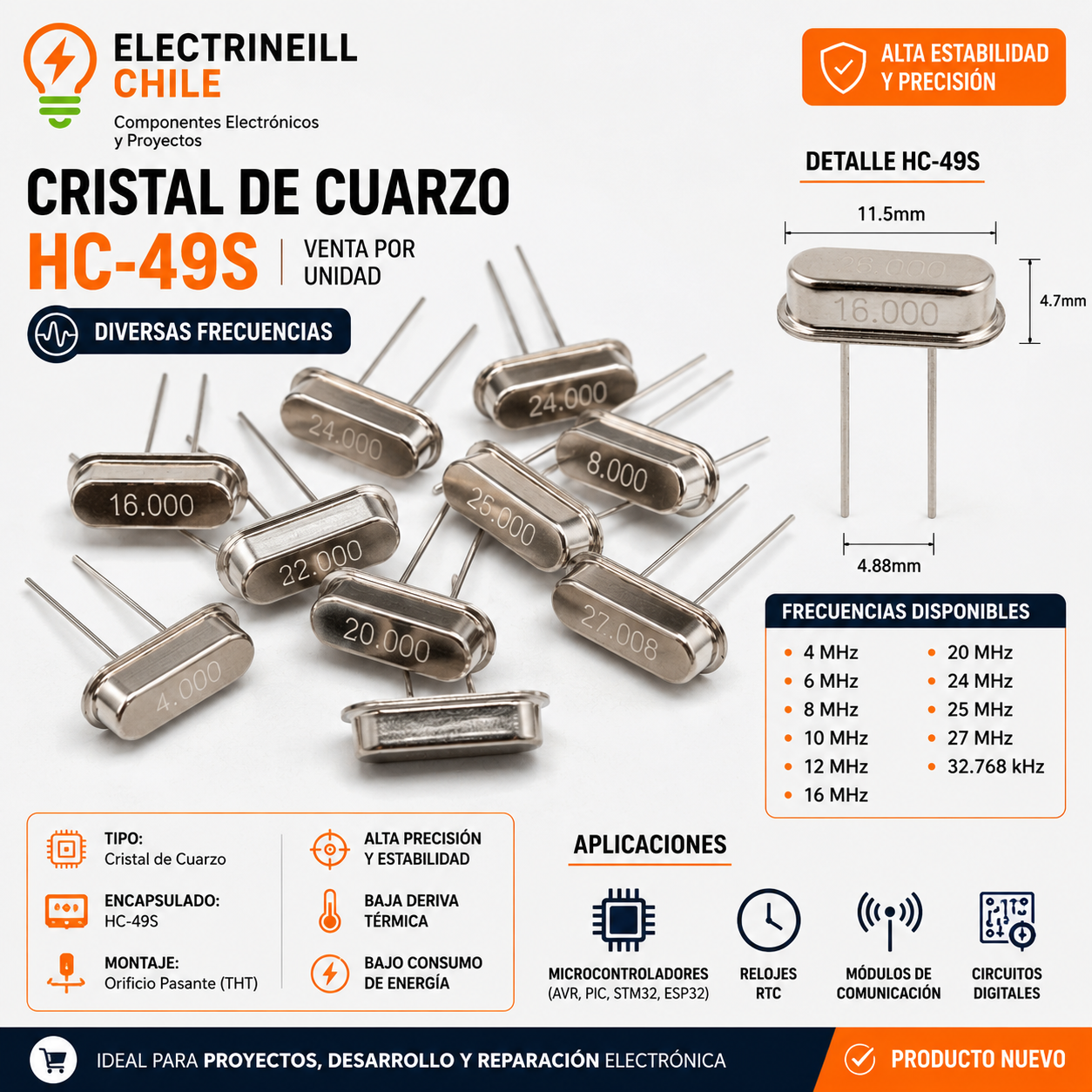

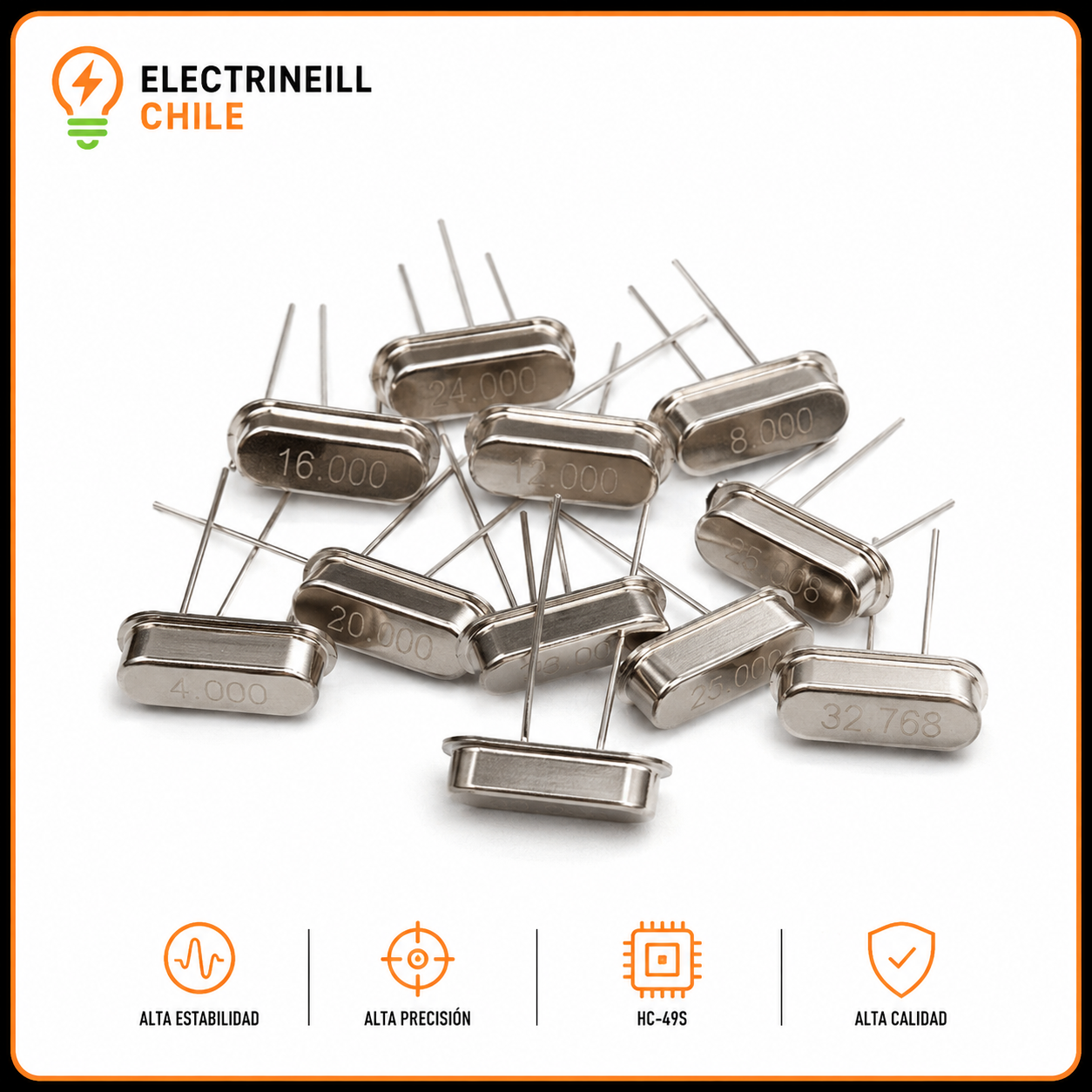

Cristal de cuarzo HC-49S – 4 MHz a 27 MHz y 32,768 kHz

Cristal de cuarzo HC-49S – 4 MHz a 27 MHz y 32,768 kHz

Precio habitual $1,000 CLP
Precio habitual Precio de oferta $1,000 CLP
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.
Frecuencia

Dale a tu microcontrolador una señal de reloj estable y precisa con este cristal de cuarzo HC-49S. Es el componente que define la velocidad de trabajo de microcontroladores como el ATmega328P, PIC o STM32, y lo encuentras en 11 frecuencias para armar tu propio Arduino, reparar placas o completar tus prototipos.

¿Qué puedes hacer con él?

  • Armar un Arduino “standalone” con ATmega328P y cristal de 16 MHz en protoboard.
  • Dar reloj a microcontroladores PIC, AVR y STM32 en tus diseños.
  • Reemplazar cristales dañados en placas electrónicas.
  • Construir relojes y circuitos de tiempo real con el cristal de 32,768 kHz.
  • Practicar osciladores y circuitos digitales en clases de electrónica.

Contenido de la compra

✔️ 1 cristal de cuarzo HC-49S de la frecuencia seleccionada.

Características técnicas

  • Tipo: cristal de cuarzo (resonador pasivo, 2 terminales).
  • Encapsulado: HC-49S (perfil bajo).
  • Montaje: orificio pasante (THT), apto para protoboard.
  • Frecuencias disponibles: 4, 6, 8, 10, 12, 16, 20, 24, 25 y 27 MHz, y 32,768 kHz.
  • Marca y forma de la impresión en la cápsula: pueden variar según el lote.
  • Estado: nuevo.

¿Qué frecuencia elijo?

  • 16 MHz: la del Arduino Uno, Nano y Mega (ATmega328P y ATmega2560 a 5 V).
  • 8 MHz: ATmega328P a 3,3 V o proyectos de bajo consumo.
  • 4, 6, 10, 12 y 20 MHz: microcontroladores PIC y AVR según su configuración; 12 MHz es común en circuitos con USB.
  • 24, 25 y 27 MHz: placas de comunicación, red y video que usan esas frecuencias.
  • 32,768 kHz: relojes de tiempo real (RTC), porque permite contar segundos exactos.

Para reparaciones, usa siempre la misma frecuencia impresa en el cristal original.

Ideal para

  • Estudiantes de electricidad y electrónica.
  • Liceos técnico-profesionales.
  • Makers que arman su propio Arduino.
  • Técnicos en reparación de placas.

¿Por qué comprar en Electricneill?

  • Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
  • Productos seleccionados por profesores de electrónica.
  • Te asesoramos para elegir la frecuencia correcta para tu proyecto.

Preguntas frecuentes

¿Qué diferencia hay entre un cristal y un oscilador?
El cristal HC-49S es pasivo: necesita el circuito oscilador del microcontrolador y dos condensadores para funcionar. Un oscilador “activo” tiene 4 pines, se alimenta y entrega la señal de reloj por sí solo.

¿Cómo se conecta a un ATmega328P?
El cristal va entre los pines XTAL1 y XTAL2 (pines 9 y 10 del encapsulado DIP), con un condensador cerámico de 22 pF desde cada pin a GND. El cristal no tiene polaridad.

¿El ESP32 o el Arduino necesitan un cristal externo?
Las placas Arduino y ESP32 ya traen su cristal incorporado. Este componente se usa cuando armas el microcontrolador por tu cuenta o reparas una placa.

¿Puedo usar otra frecuencia en mi Arduino?
Sí, pero debes configurar la placa y el bootloader para esa frecuencia; si no, los tiempos y la comunicación serial no coincidirán.

Antes de comprar: verifica la frecuencia exacta que pide tu microcontrolador o la impresa en el cristal original, y ten a mano los condensadores de carga (normalmente 18 a 22 pF). La marca y el estilo de la impresión en la cápsula metálica pueden variar según el lote; la frecuencia y el encapsulado son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
