Pantalla LED 7 segmentos de 0,36" cátodo común (1 a 4 dígitos)

Muestra números claros y brillantes en tus proyectos electrónicos. La pantalla LED de 7 segmentos de 0,36" cátodo común es el display clásico para relojes, contadores y temporizadores: compacto, de color rojo brillante y fácil de controlar con Arduino, ESP32 o circuitos digitales. Elige la versión de 1, 2, 3 o 4 dígitos según cuántas cifras necesitas mostrar.

¿Qué puedes hacer con él?

• Armar relojes digitales, cronómetros y temporizadores.
• Construir contadores electrónicos de personas, piezas o pulsos.
• Mostrar lecturas de sensores (temperatura, voltaje, distancia) en proyectos Arduino y ESP32.
• Practicar electrónica digital: decodificadores BCD, contadores y multiplexación.
• Agregar indicadores numéricos a prototipos, robots y sistemas de domótica.

Contenido de la compra

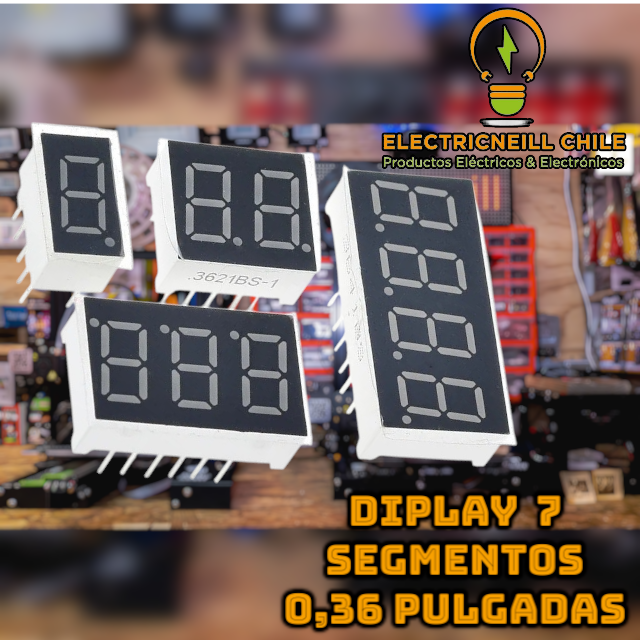

✔️ 1 display LED de 7 segmentos de 0,36", cátodo común, color rojo, en la versión de dígitos que selecciones.

Características técnicas

• Tipo: display LED de 7 segmentos con punto decimal.
• Tamaño del dígito: 0,36 pulgadas (aprox. 9 mm de alto).
• Configuración: cátodo común (los negativos de los LED de cada dígito van unidos a un pin común).
• Versiones: 1, 2, 3 o 4 dígitos.
• Color de los segmentos: rojo brillante.
• Color de la cara del display y código impreso: pueden variar según el lote.
• Voltaje directo por segmento: aprox. 2 V (LED rojo); requiere resistencia limitadora en cada segmento.
• Montaje: pines through-hole, compatibles con protoboard y PCB.
• Compatible con Arduino, ESP32, STM32, Raspberry Pi y circuitos lógicos.

¿Cuántos dígitos necesito?

• 1 dígito: dados electrónicos, contadores de 0 a 9, indicadores de estado y prácticas con decodificador BCD.
• 2 dígitos: contadores de 00 a 99, marcadores simples, termómetros y temporizadores cortos.
• 3 dígitos: voltímetros, lecturas de sensores con decimales y contadores de hasta 999.
• 4 dígitos: relojes (HH:MM), cronómetros y lecturas de cuatro cifras.

Las versiones de 2, 3 y 4 dígitos son multiplexadas: comparten los pines de segmentos y cada dígito tiene su propio pin común, por lo que se encienden por turnos a alta velocidad.

Ideal para

Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos que necesitan un display numérico simple y confiable.

¿Por qué comprar en Electricneill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos probados y seleccionados por profesores de electrónica.
• Te asesoramos para elegir el display correcto para tu proyecto.

Preguntas frecuentes

¿Cuál es la diferencia entre cátodo común y ánodo común?
En el cátodo común los negativos de los LED están unidos y se conectan a GND; cada segmento se enciende con un nivel alto (HIGH). En el ánodo común los positivos están unidos a VCC y cada segmento se enciende con un nivel bajo (LOW). No son intercambiables sin cambiar el circuito o el programa.

¿Cómo se conecta a Arduino?
Conecta el pin común a GND (o a un transistor en las versiones multiplexadas) y cada segmento a un pin digital a través de una resistencia de 220 a 330 Ω. Para ahorrar pines puedes usar un registro de desplazamiento 74HC595 o un driver MAX7219, que trabaja con displays de cátodo común.

¿Funciona con ESP32 a 3,3 V?
Sí. El LED rojo necesita unos 2 V por segmento, por lo que 3,3 V es suficiente usando resistencias limitadoras adecuadas (por ejemplo, 100 a 220 Ω). El brillo será algo menor que a 5 V.

¿Necesito resistencias?
Sí, cada segmento necesita su resistencia limitadora. Sin ella el LED puede dañarse o dañar el pin del microcontrolador.

¿Qué diferencia hay entre el display de 0,36" y el de 0,56"?
Solo el tamaño del dígito: el de 0,36" es más compacto y el de 0,56" se ve mejor a distancia. Revisa también si tu circuito es para cátodo común o ánodo común.

Antes de comprar: verifica que tu circuito o código sea para cátodo común, la cantidad de dígitos que necesitas y el espacio disponible en tu placa o caja. El color de la cara del display (negra o gris) y el código impreso al costado pueden variar según el lote; el tamaño de 0,36", la configuración cátodo común, el color rojo de los segmentos y el número de dígitos son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
