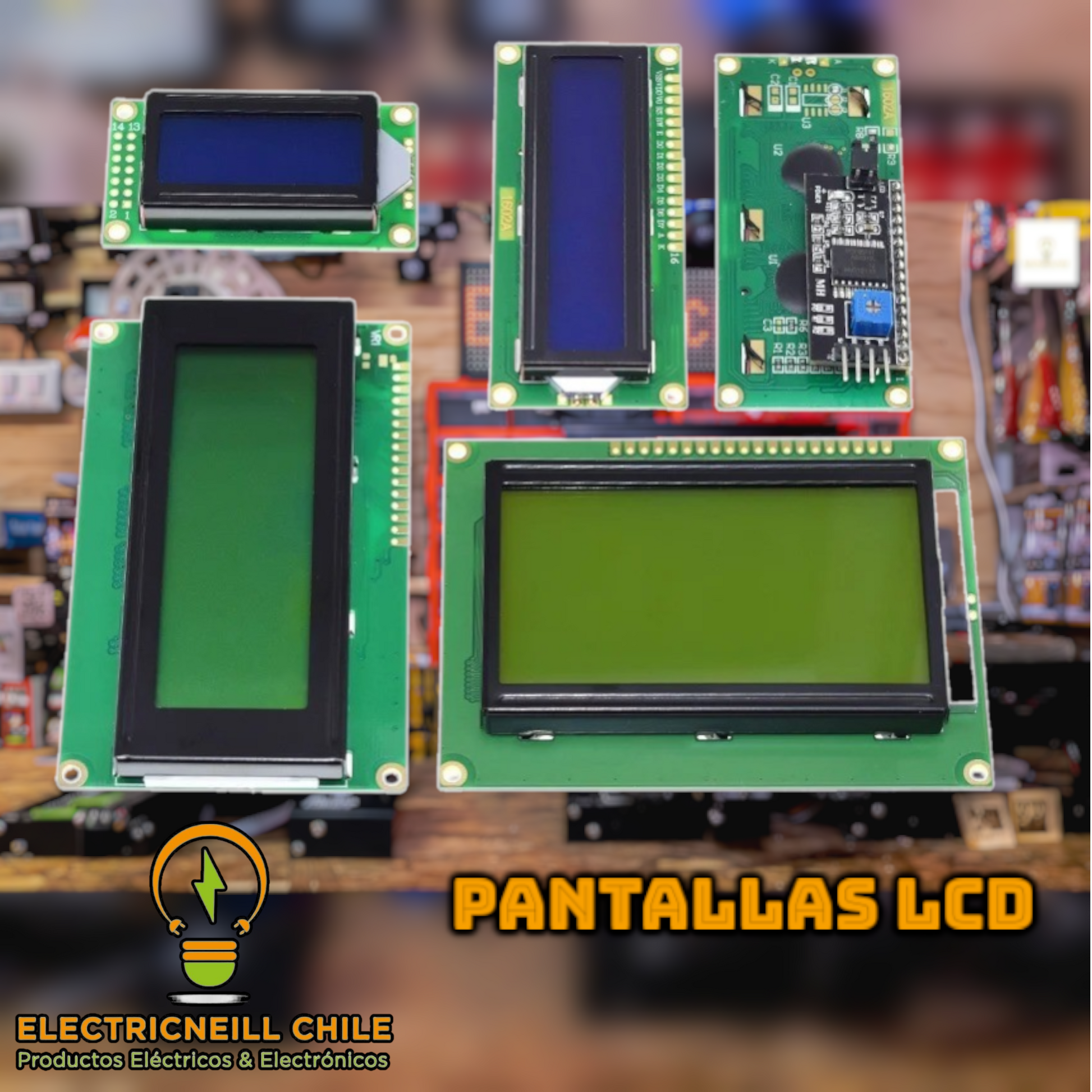

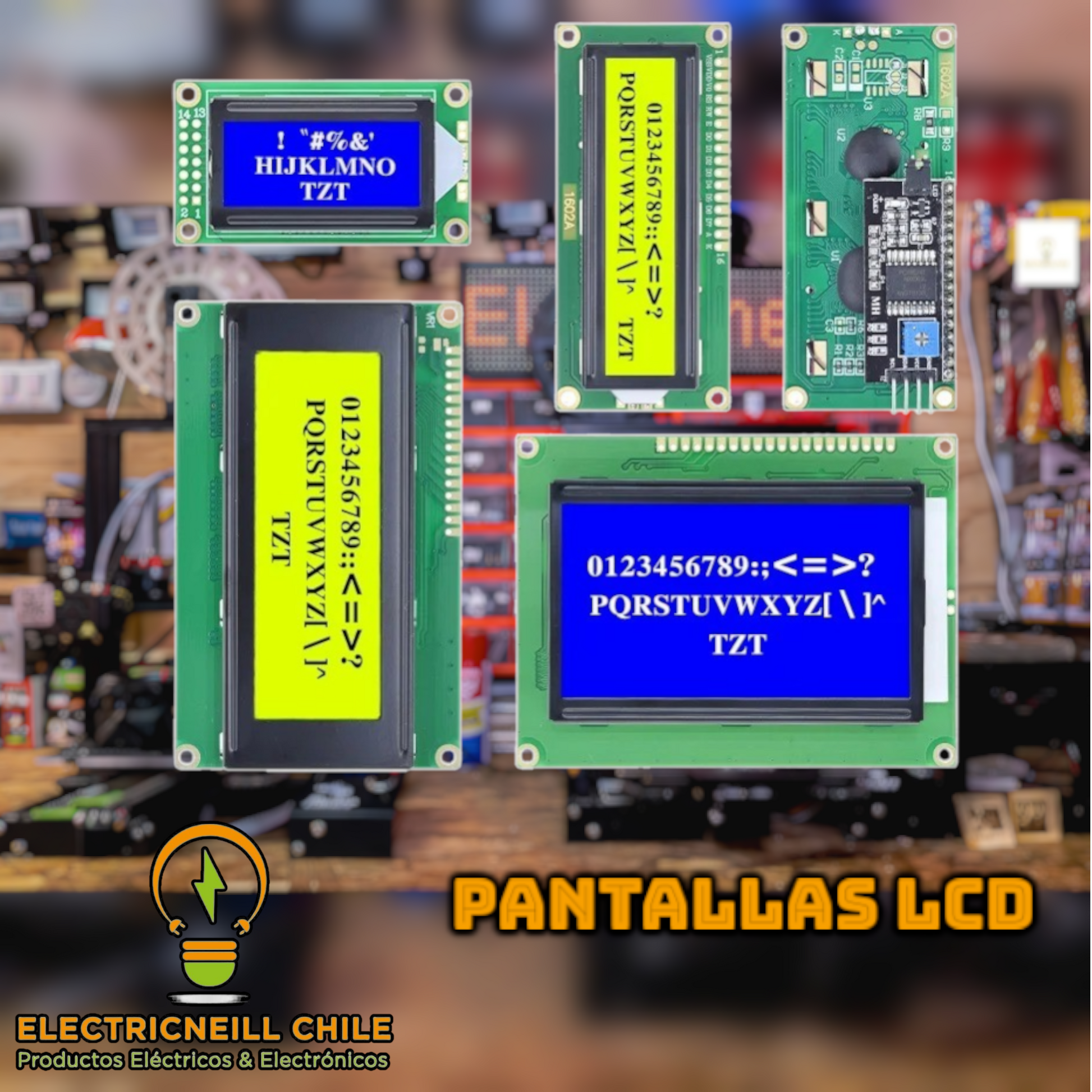

Muestra temperaturas, menús, mensajes y lecturas de sensores en tus proyectos. Esta pantalla LCD para Arduino viene en los formatos 0802 (8x2), 1602 (16x2), 2004 (20x4) y la gráfica 12864 (128x64), en azul o verde. Agrega el módulo I2C para conectar las pantallas de texto con solo 4 cables.
¿Qué puedes hacer con ella?
- Mostrar lecturas de sensores: temperatura, humedad, voltaje o distancia.
- Crear menús e interfaces de usuario con botones.
- Armar estaciones meteorológicas, relojes y termómetros digitales.
- Paneles de control para automatización, robótica e impresoras 3D.
- Dibujar gráficos, barras e íconos con la pantalla 12864.
Contenido de la compra
- ✔️ 1 pantalla LCD del modelo y color seleccionado, o
- ✔️ 1 módulo adaptador I2C para LCD, si eliges esa opción (se vende por separado; no viene incluido con las pantallas).
Características técnicas
-

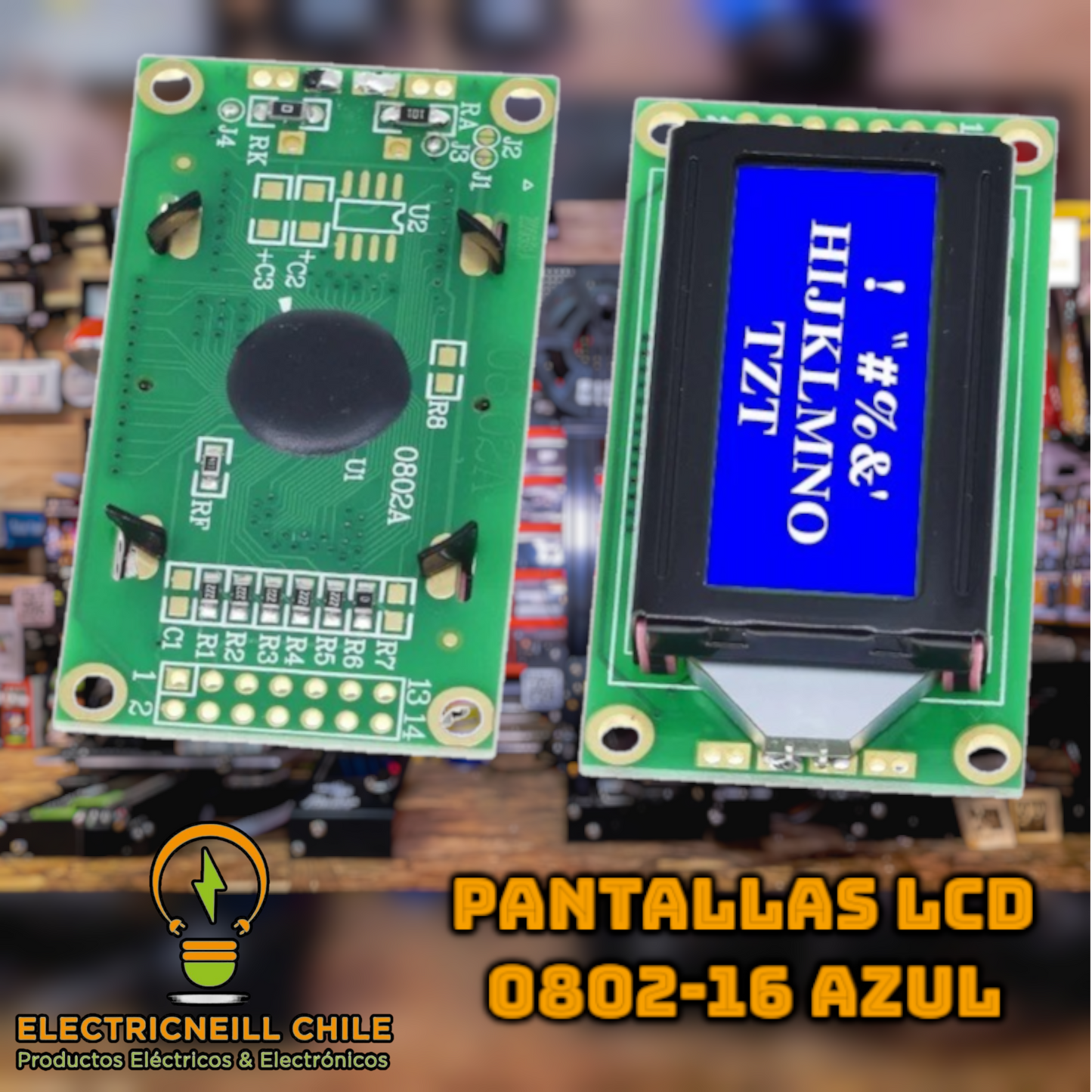

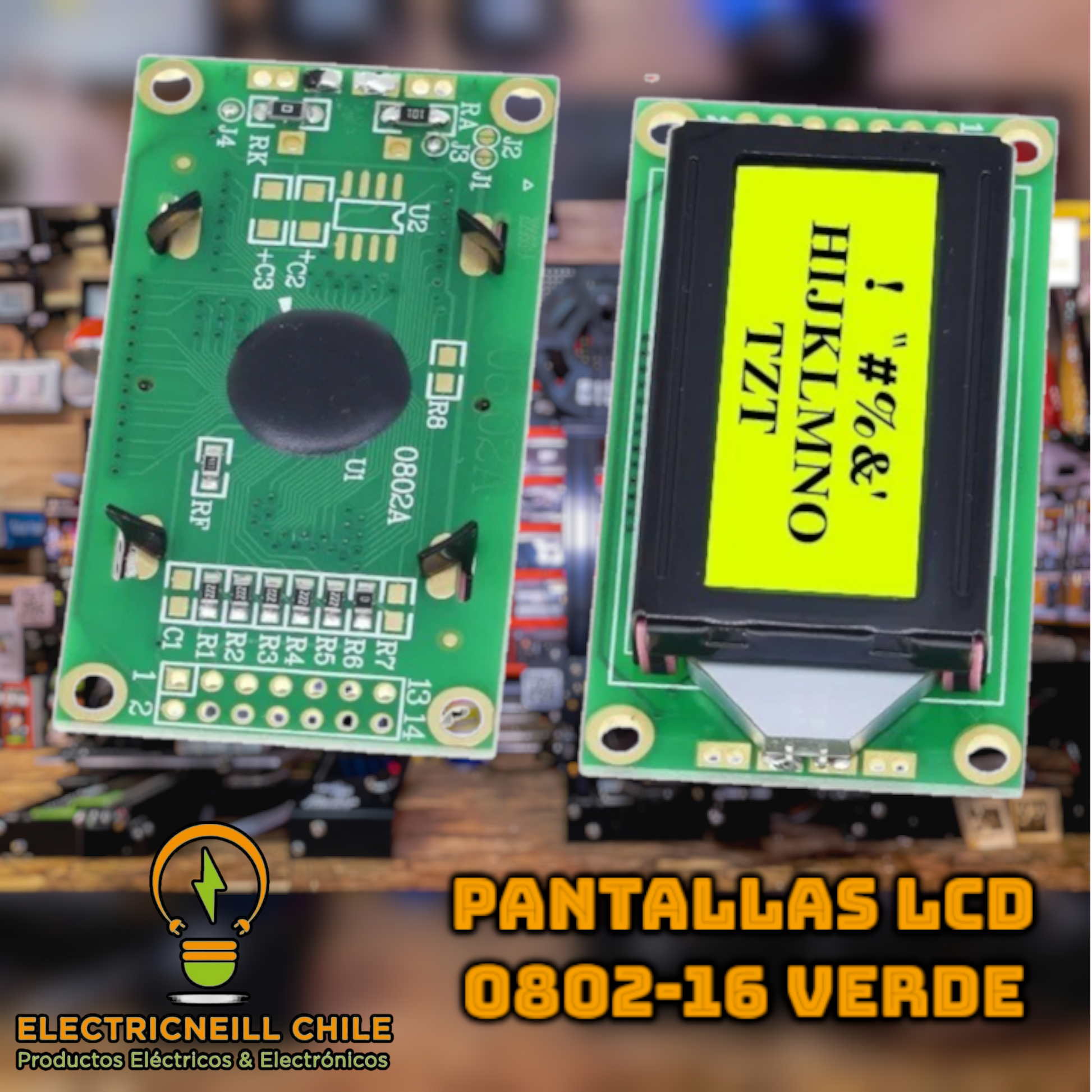

LCD 0802: 2 líneas de 8 caracteres, controlador compatible HD44780, 5V, conexión paralela de 16 pines.
-

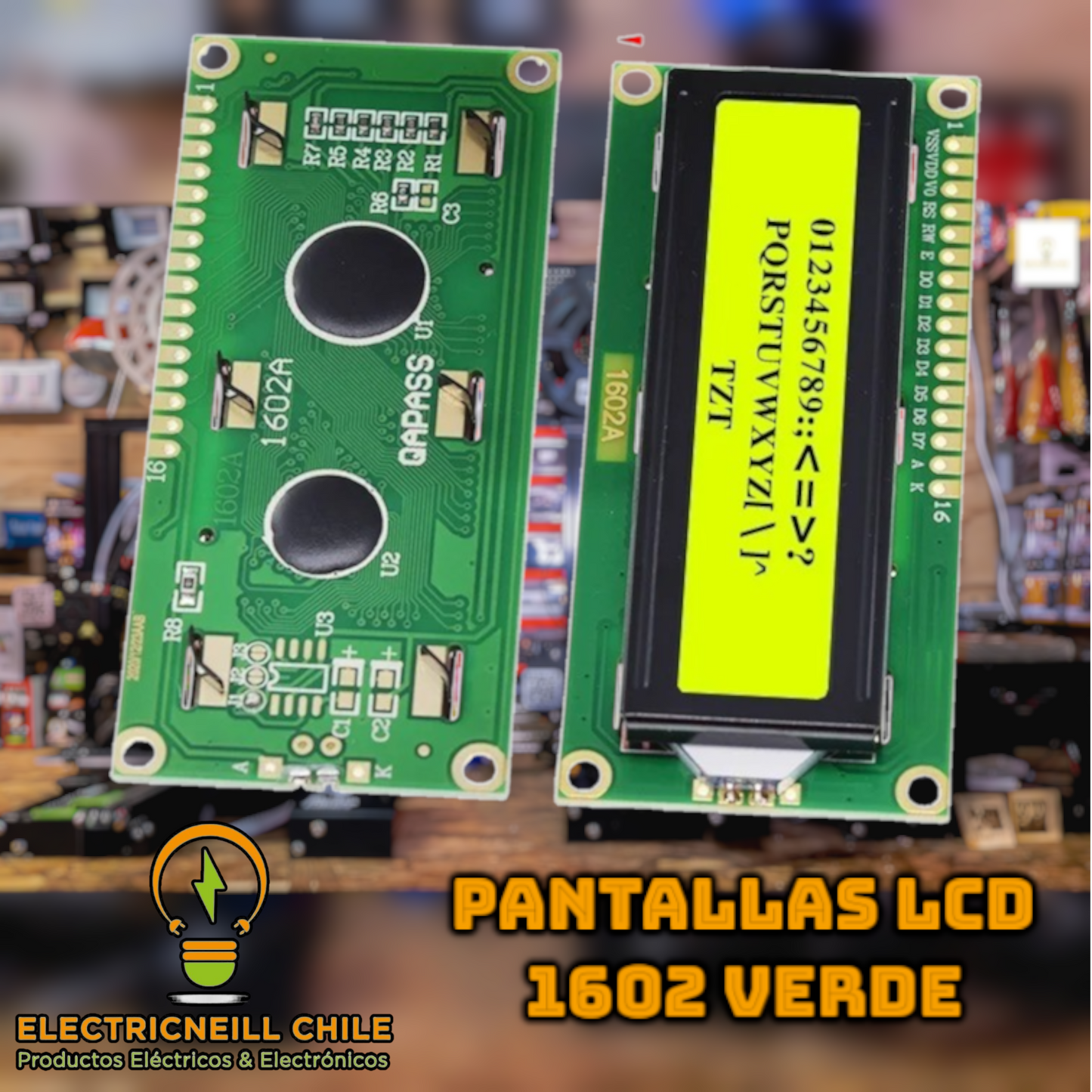

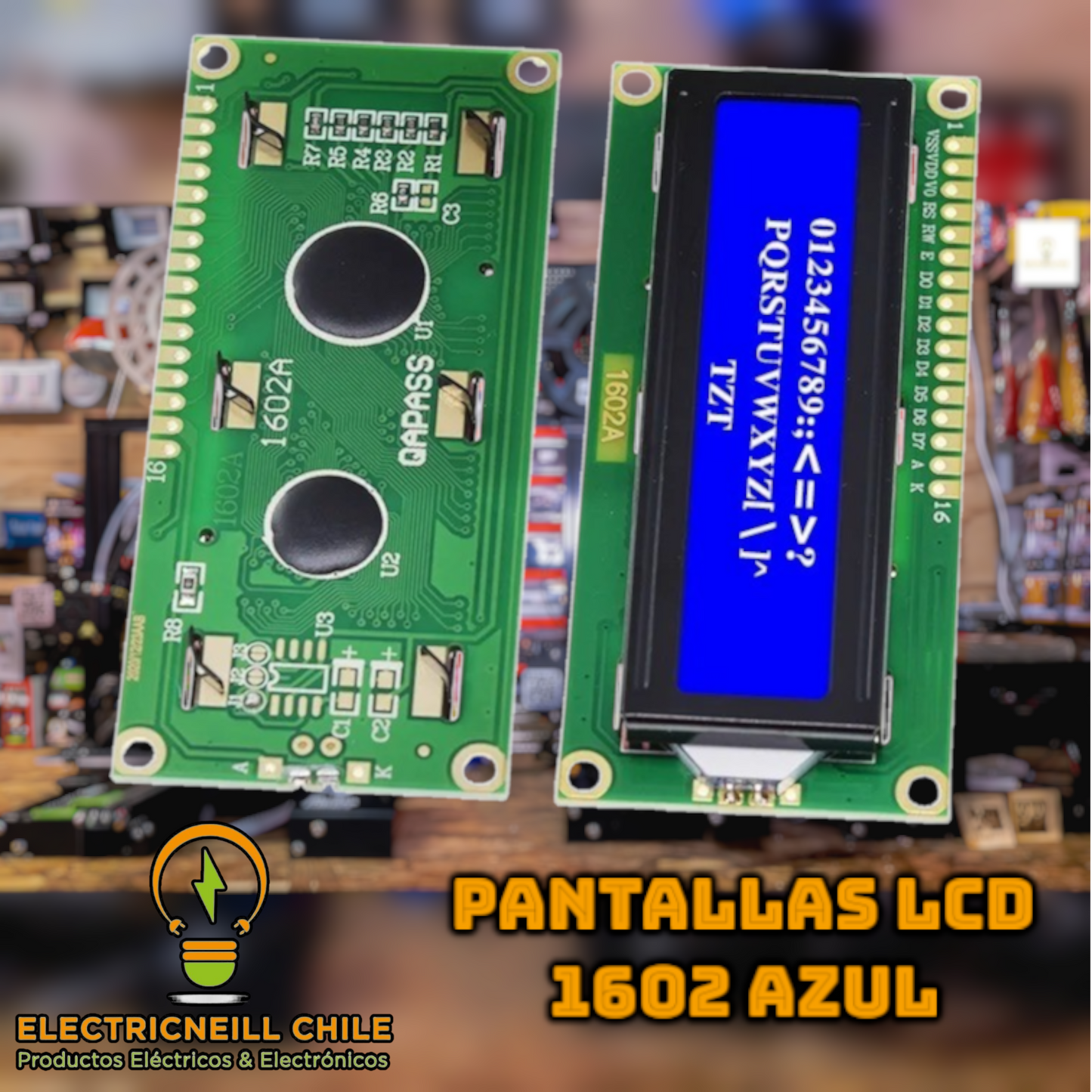

LCD 1602: 2 líneas de 16 caracteres, controlador HD44780 o compatible, 5V, conexión paralela de 16 pines.
-

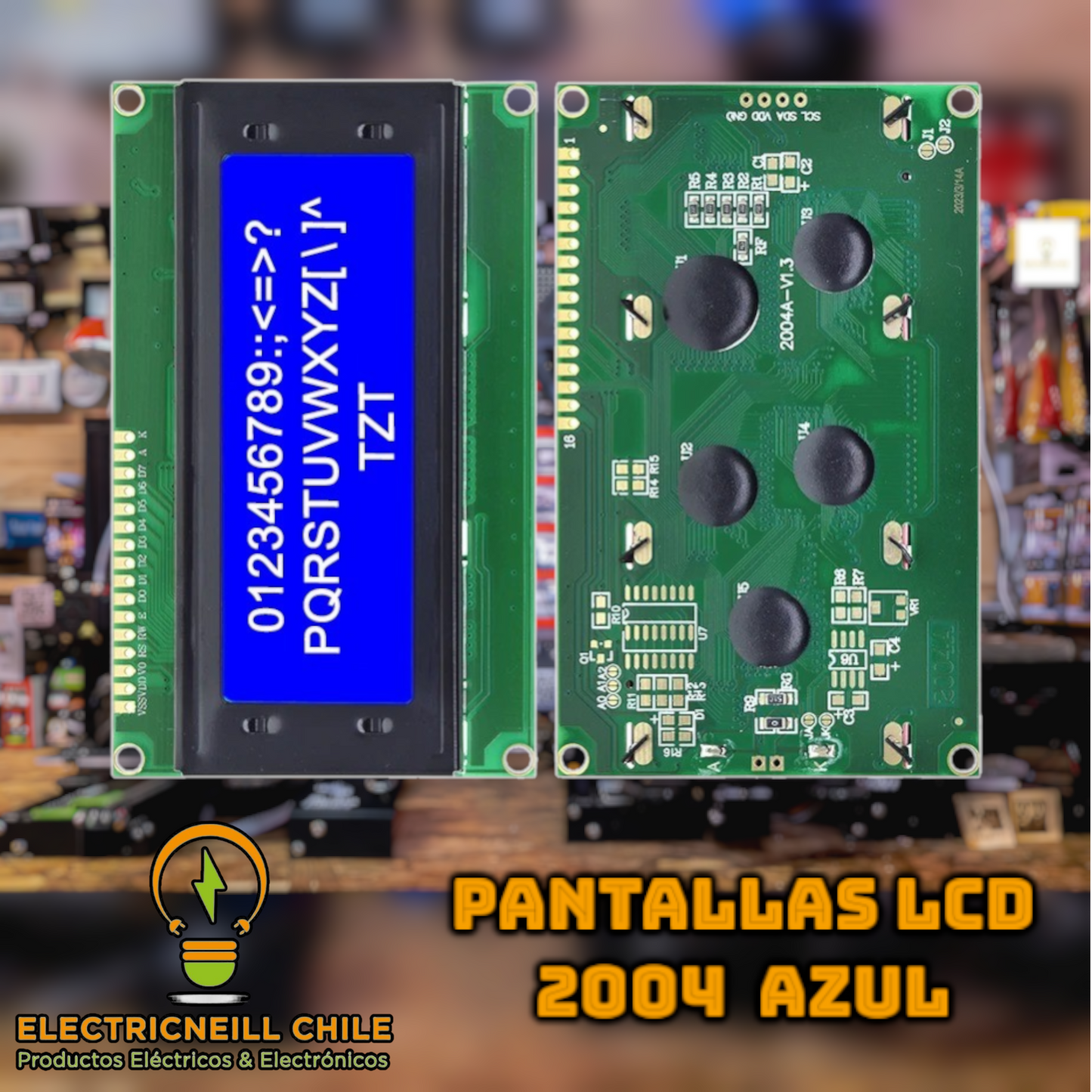

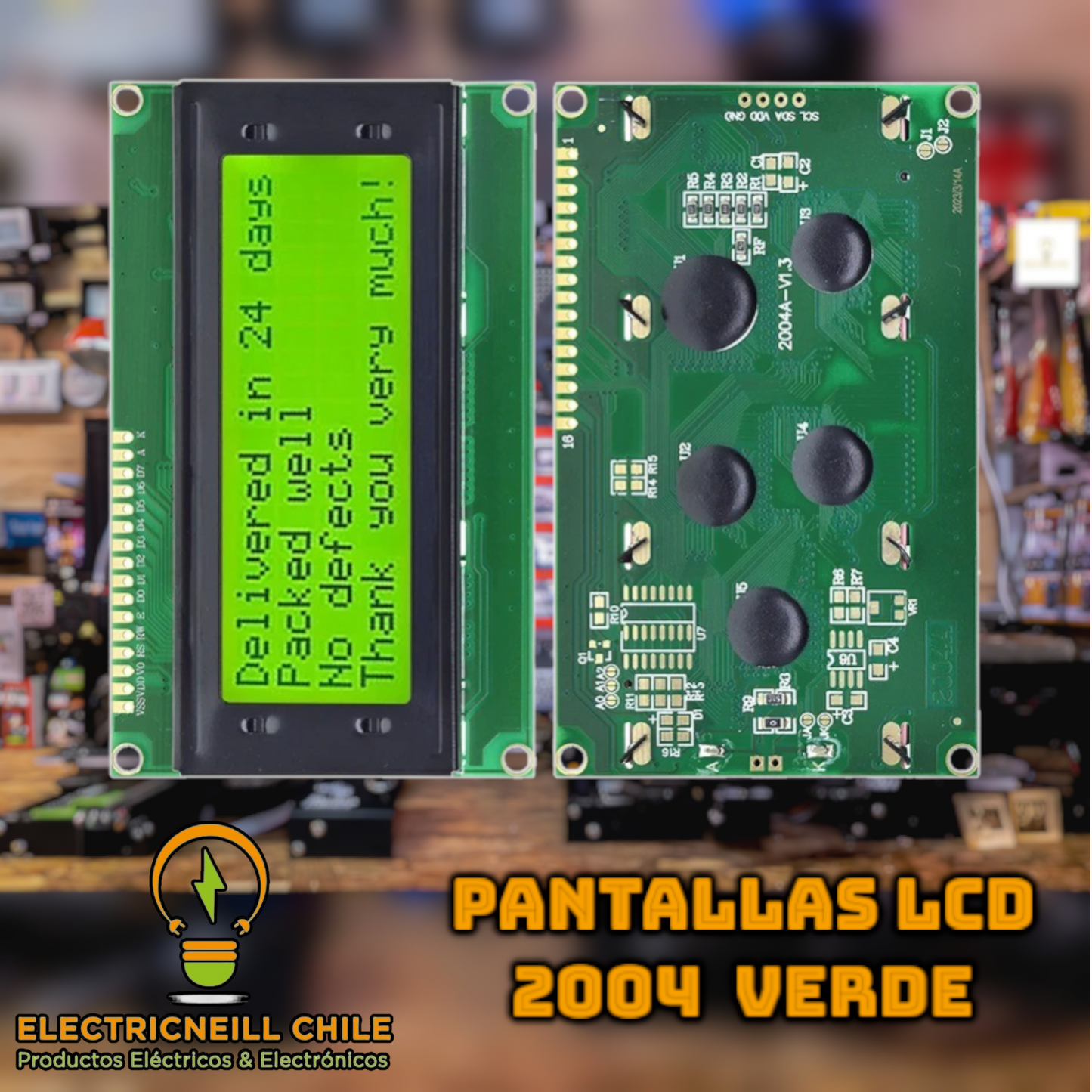

LCD 2004: 4 líneas de 20 caracteres, controlador compatible HD44780, mayor capacidad de texto que la 1602.
-

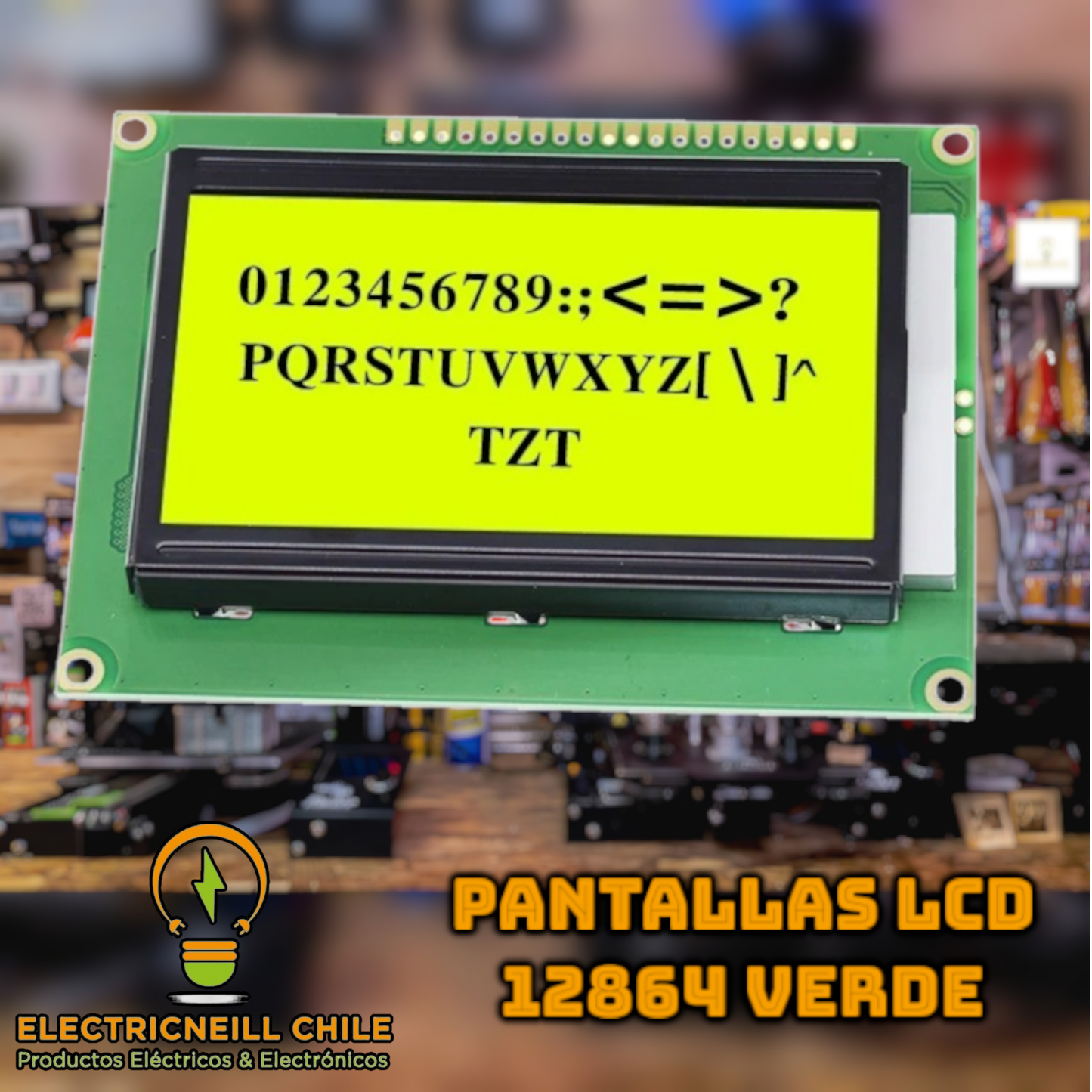

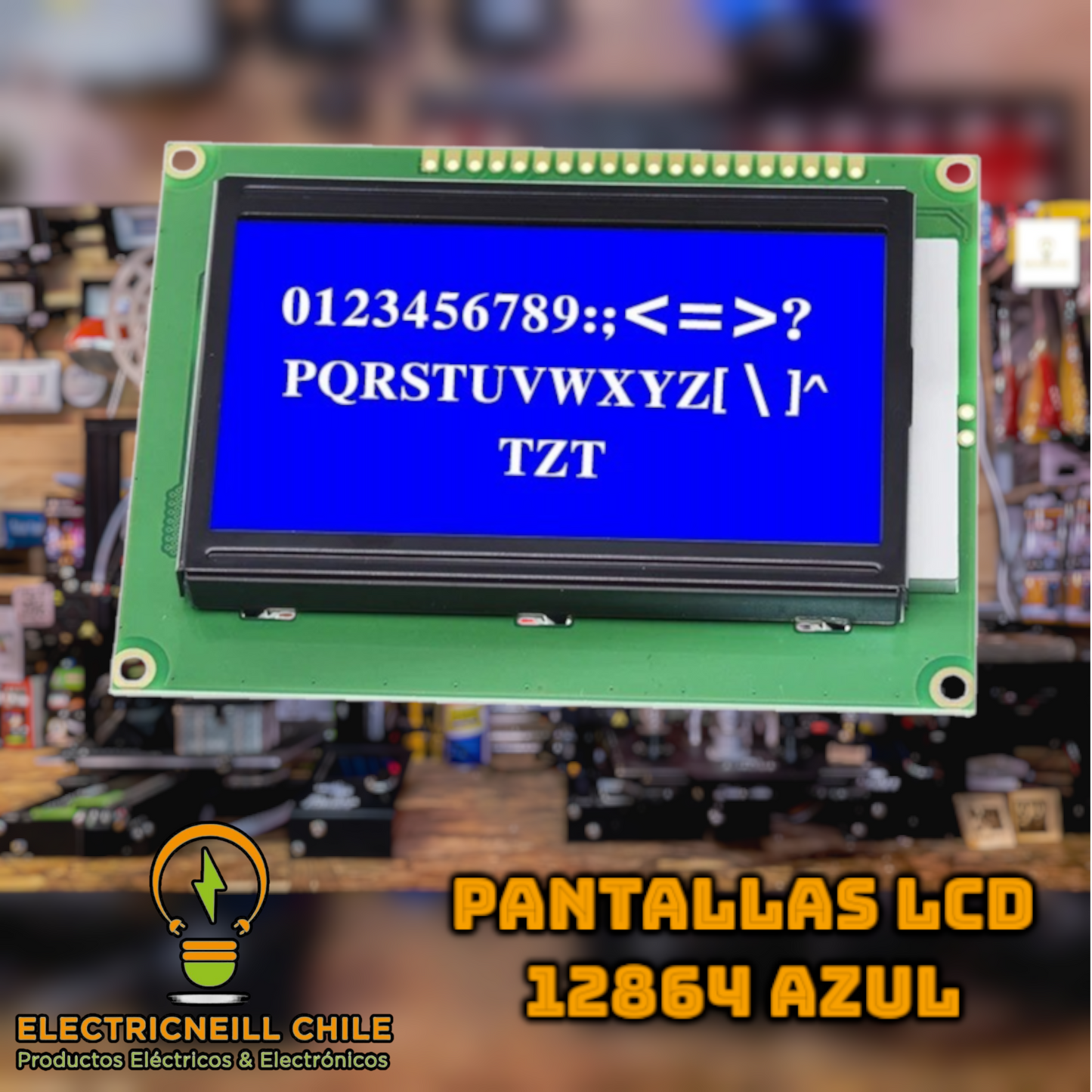

LCD 12864: pantalla gráfica monocromática de 128x64 píxeles, muestra texto y gráficos simples; interfaz paralela o serial según el modelo.
-
Colores: azul con letras blancas o verde con letras negras, con retroiluminación.
-

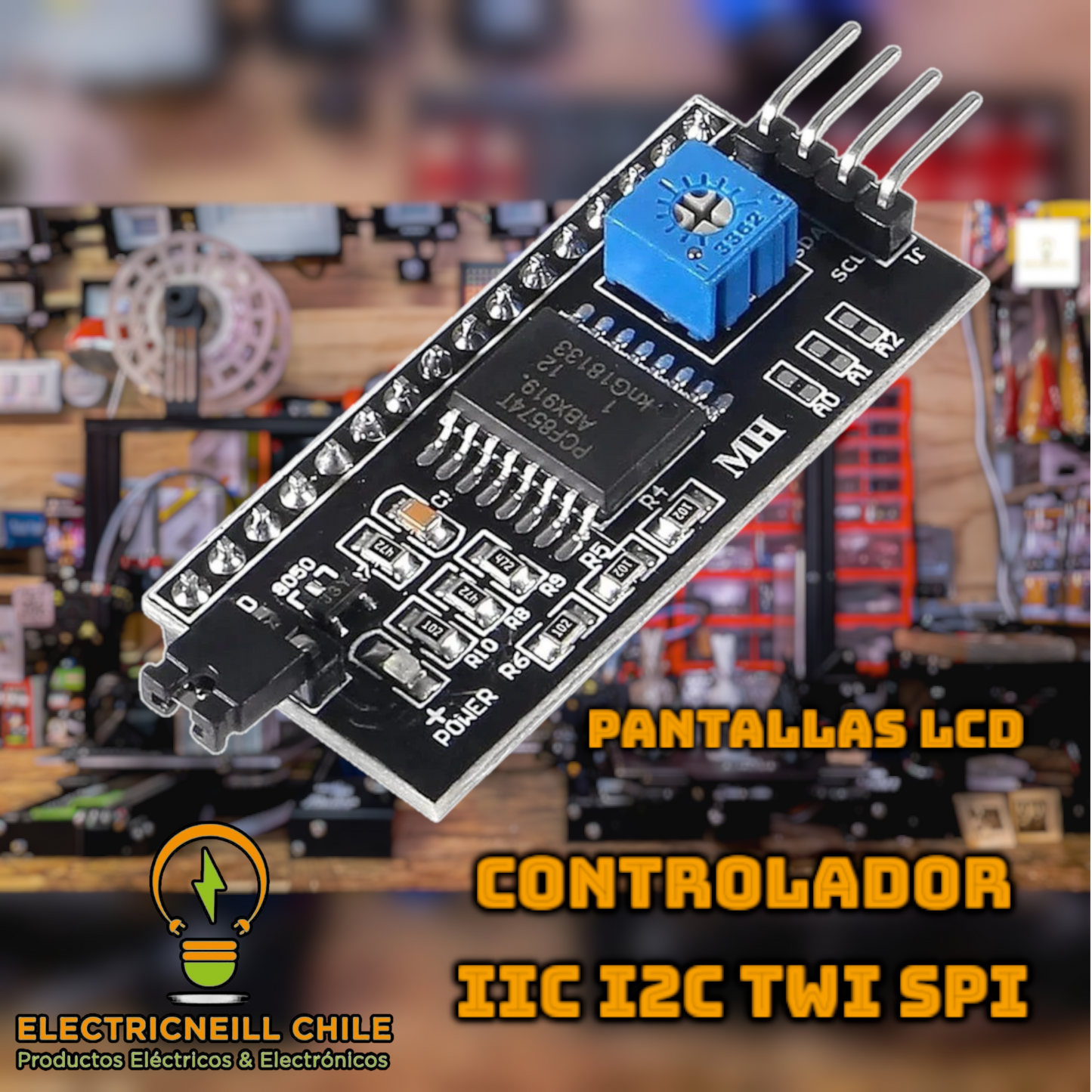

Módulo I2C: se suelda a las pantallas de 16 pines tipo HD44780 y reduce la conexión a 4 pines (VCC, GND, SDA, SCL).
¿Qué pantalla elijo?
-
0802: para equipos pequeños o instrumentos portátiles que muestran poca información.
-
1602: la más usada para aprender; suficiente para mostrar uno o dos datos.
-
2004: cuando necesitas mostrar varios datos o un menú completo al mismo tiempo.
-
12864: si quieres gráficos, íconos o logotipos, no solo texto.
-
Módulo I2C: agrégalo a la 1602, 2004 o 0802 si quieres ahorrar pines del microcontrolador y simplificar el cableado.
Ideal para
- Estudiantes de electricidad y electrónica.
- Liceos técnico-profesionales.
- Makers y proyectos con Arduino o ESP32.
- Robótica, automatización y técnicos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir la pantalla adecuada para tu proyecto.
Preguntas frecuentes
¿Qué diferencia hay entre una LCD 1602 con y sin I2C?
Sin I2C se conecta en paralelo y usa unos 6 pines de datos más un potenciómetro para el contraste. Con el módulo I2C solo necesitas 4 cables (VCC, GND, SDA y SCL) y el contraste se ajusta en el mismo módulo.
¿Cómo conecto una LCD I2C a Arduino UNO?
VCC a 5V, GND a GND, SDA a A4 y SCL a A5. Luego usas la librería LiquidCrystal_I2C indicando la dirección del módulo, que normalmente es 0x27 o 0x3F.
¿Funciona con ESP32?
Sí. Con el módulo I2C se conecta a los pines SDA (GPIO21) y SCL (GPIO22). Las pantallas de texto trabajan a 5V, así que aliméntalas desde el pin de 5V (VIN) del ESP32. Como el ESP32 trabaja a 3,3V, para mayor seguridad puedes usar un conversor de nivel lógico entre el módulo I2C y el ESP32.
¿El módulo I2C sirve para la pantalla 12864?
No. El módulo I2C está pensado para pantallas de texto de 16 pines como la 1602, 2004 y 0802. La 12864 se controla en modo paralelo o serial con librerías como U8g2.
¿Por qué mi LCD solo muestra cuadros o no muestra nada?
Casi siempre es el contraste: gira el potenciómetro (o el del módulo I2C). Si usas I2C, revisa también que la dirección en el código sea la correcta.
Antes de comprar: verifica cuánta información necesitas mostrar, cuántos pines libres tiene tu placa (si son pocos, agrega el módulo I2C) y que tu proyecto disponga de alimentación de 5V. Ten en cuenta que el tono de la retroiluminación, el color de la placa (PCB) y la serigrafía pueden variar según el lote; el formato, el color de pantalla elegido (azul o verde) y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
