Pantallas LCD 1602, 2004 y 12864 – Compatibles con Arduino, ESP32, PIC y más

Muestra temperaturas, menús, mensajes y lecturas de sensores en tus proyectos con esta pantalla LCD para Arduino. Elige entre los formatos 0802, 1602 (16x2), 2004 (20x4) y la gráfica 12864 (128x64), en azul o verde, y agrega el módulo I2C para conectarla con solo 4 cables.

¿Qué puedes hacer con ella?

• Mostrar lecturas de sensores: temperatura, humedad, voltaje o distancia.
• Crear menús e interfaces de usuario con botones.
• Armar estaciones meteorológicas, relojes y termómetros digitales.
• Paneles de control para automatización, robótica e impresoras 3D.
• Dibujar gráficos, barras e íconos con la pantalla 12864.

Contenido de la compra

• ✔️ 1 pantalla LCD del modelo y color seleccionado, o
• ✔️ 1 módulo adaptador I2C para LCD, si eliges esa opción (se vende por separado).

Características técnicas

• LCD 0802: 2 líneas de 8 caracteres, controlador compatible HD44780, 5V, conexión paralela de 16 pines.
• LCD 1602: 2 líneas de 16 caracteres, controlador HD44780 o compatible, 5V, conexión paralela de 16 pines.
• LCD 2004: 4 líneas de 20 caracteres, controlador compatible HD44780, mayor capacidad de texto que la 1602.
• LCD 12864: pantalla gráfica monocromática de 128x64 píxeles, muestra texto y gráficos simples; interfaz paralela o serial según el modelo.
• Colores: azul con letras blancas o verde con letras negras, con retroiluminación.

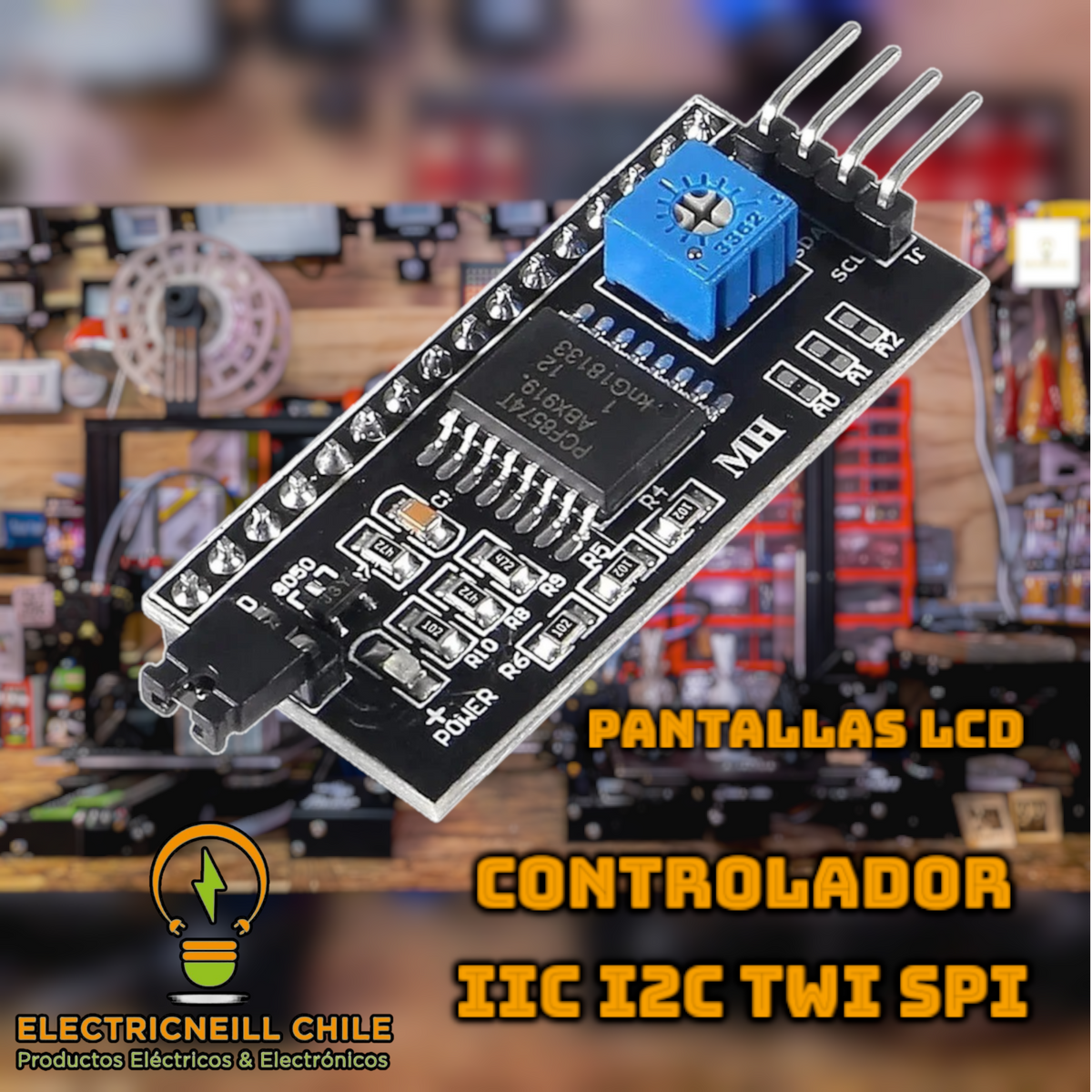

• Módulo I2C: se suelda a las pantallas de 16 pines tipo HD44780 y reduce la conexión a 4 pines (VCC, GND, SDA, SCL).

¿Qué pantalla elijo?

• 0802: para equipos pequeños o instrumentos portátiles que muestran poca información.
• 1602: la más usada para aprender; suficiente para mostrar uno o dos datos.
• 2004: cuando necesitas mostrar varios datos o un menú completo al mismo tiempo.
• 12864: si quieres gráficos, íconos o logotipos, no solo texto.
• Módulo I2C: agrégalo a la 1602, 2004 o 0802 si quieres ahorrar pines del microcontrolador y simplificar el cableado.

Ideal para

• Estudiantes de electricidad y electrónica.
• Liceos técnico-profesionales.
• Makers y proyectos con Arduino o ESP32.
• Robótica, automatización y técnicos.

¿Por qué comprar en Electrineill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir la pantalla adecuada para tu proyecto.

Preguntas frecuentes

¿Qué diferencia hay entre una LCD 1602 con y sin I2C?
Sin I2C se conecta en paralelo y usa unos 6 pines de datos más un potenciómetro para el contraste. Con el módulo I2C solo necesitas 4 cables (VCC, GND, SDA y SCL) y el contraste se ajusta en el mismo módulo.

¿Cómo conecto una LCD I2C a Arduino UNO?
VCC a 5V, GND a GND, SDA a A4 y SCL a A5. Luego usas la librería LiquidCrystal_I2C indicando la dirección del módulo, que normalmente es 0x27 o 0x3F.

¿Funciona con ESP32?
Sí. Con el módulo I2C se conecta a los pines SDA (GPIO21) y SCL (GPIO22). Estas pantallas trabajan a 5V, así que aliméntalas desde el pin de 5V (VIN) del ESP32.

¿El módulo I2C sirve para la pantalla 12864?
No. El módulo I2C está pensado para pantallas de texto de 16 pines como la 1602, 2004 y 0802. La 12864 se controla en modo paralelo o serial con librerías como U8g2.

¿Por qué mi LCD solo muestra cuadros o no muestra nada?
Casi siempre es el contraste: gira el potenciómetro (o el del módulo I2C). Si usas I2C, revisa también que la dirección en el código sea la correcta.

Antes de comprar: verifica cuánta información necesitas mostrar, cuántos pines libres tiene tu placa (si son pocos, agrega el módulo I2C) y que tu proyecto disponga de alimentación de 5V.
