Arduino Shield 9 en 1

Este es un módulo experimental para principiantes de Arduino que integra varias funciones en una sola placa, ideal para proyectos educativos y de prototipado sin necesidad de soldadura. A continuación, sus componentes clave:

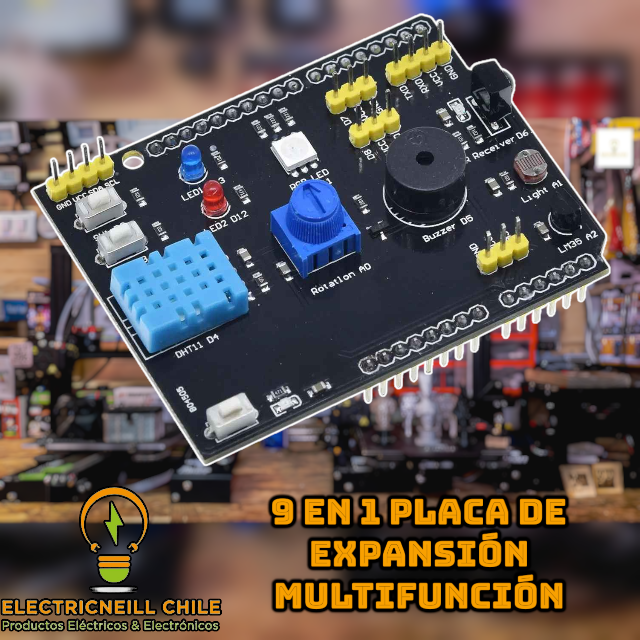

Funciones:(MODELO A)

• Módulo botón y LED bidireccional.
• Módulo LED a todo color.
• Módulo receptor IR.
• Módulo sensor de brillo.
• Sensores de temperatura (LM35D) y temperatura/humedad (DHT11).
• Zumbador pasivo.
• Potenciómetro giratorio.

Características principales:

• Compatibilidad total con Arduino UNO R3.
• Puertos disponibles: I2C (A4, A5), TTL, 2 digitales (D7, D8), 1 analógico (A3).
• Interfaz sin soldadura, permite descargar y ejecutar programas directamente.
• Archivos de biblioteca de código incluidos, todos probados y listos para su uso.

Este módulo es ideal para principiantes en Arduino, ya que ofrece una plataforma todo en uno para múltiples experimentos sin complicaciones adicionales de hardware.

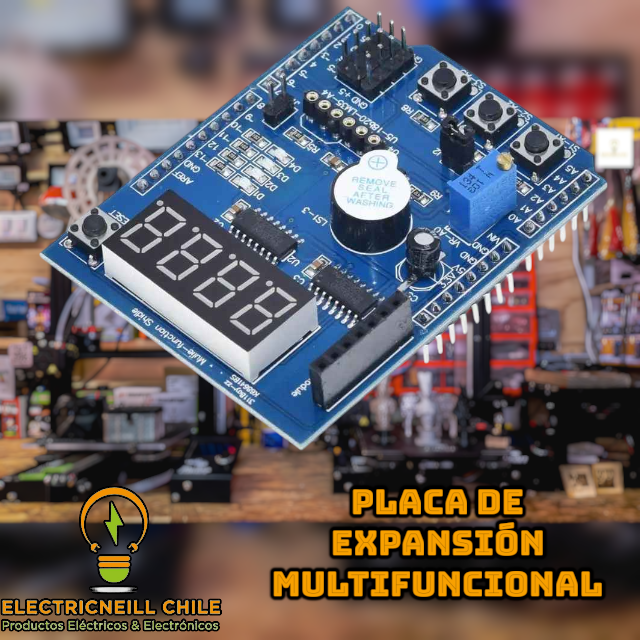

Funciones:(MODELO B)

Características principales:

1. Compatibilidad total: Funciona perfectamente con controladores UNO, Leonardo y Mega 2560.

2. Indicador LED de 4 vías: Facilita la depuración y proporciona un estado visible del trabajo de los LEDs en los proyectos.

3. Interfaz de sensores de temperatura:

   • DS18B20 y LM35: Permite medir la temperatura (sensores no incluidos).

4. Potenciómetro ajustable: Se puede usar para controlar el brillo de LEDs, la dirección de motores o el voltaje digital.

5. Receptor infrarrojo integrado: Facilita la integración de control remoto por infrarrojo (el receptor no está incluido).

6. Cuatro tubos digitales: Utiliza el controlador 74HC595 para mostrar información como temperatura, voltaje o conteo.

7. Tres botones separados: Incluye un botón de reinicio y permite realizar experimentos de interfaz hombre-máquina (HMI).

8. Zumbador: Se puede usar para emitir sonidos en proyectos de alarma o advertencias.

9. Interfaces inalámbricas y de Bluetooth: Permite realizar experimentos de comunicación inalámbrica con módulos de voz o reconocimiento de voz (no incluidos).

10. Interfaz para servos: Facilita el control de servomotores.

11. Interfaz de detección infrarroja: Para experimentar con acoplamientos de detección de movimiento o conteo de tráfico humano.

Este escudo multifuncional es una herramienta excelente para principiantes y entusiastas de Arduino que buscan un kit todo-en-uno para experimentar y desarrollar proyectos interactivos.
