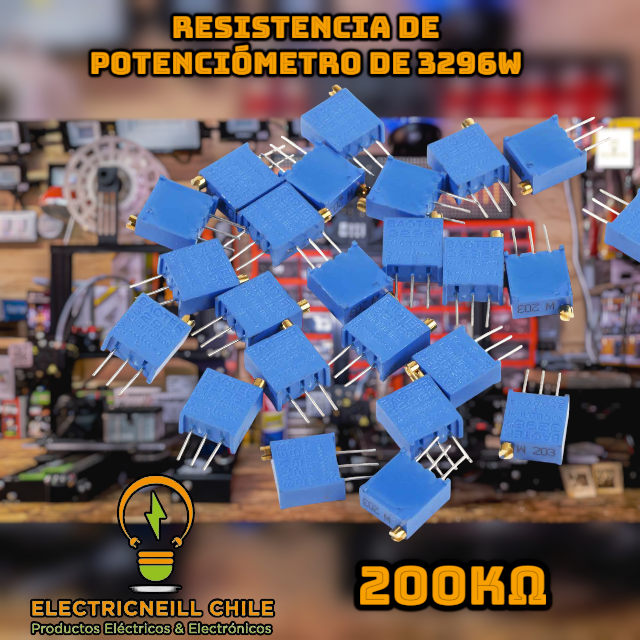

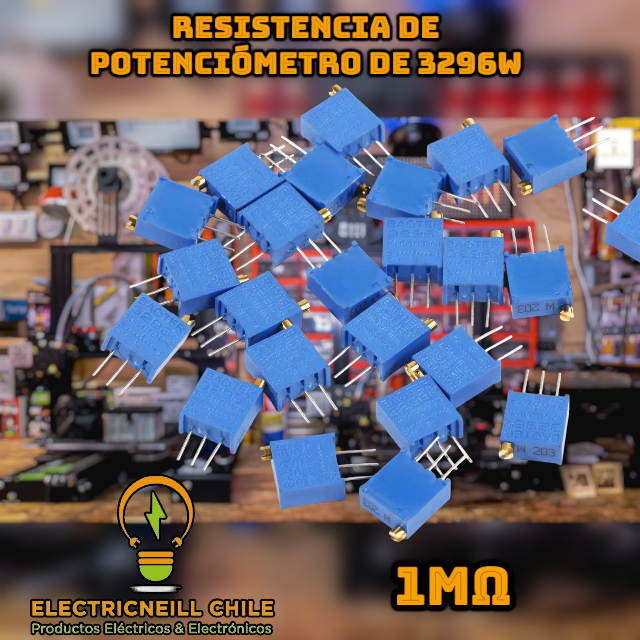

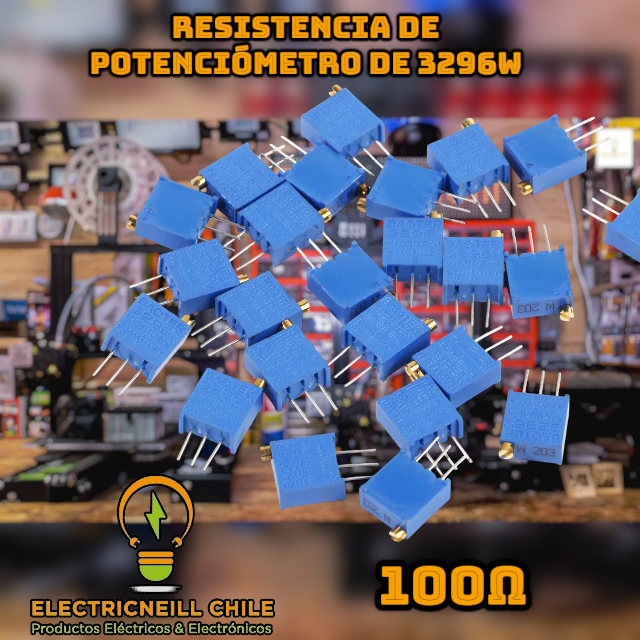

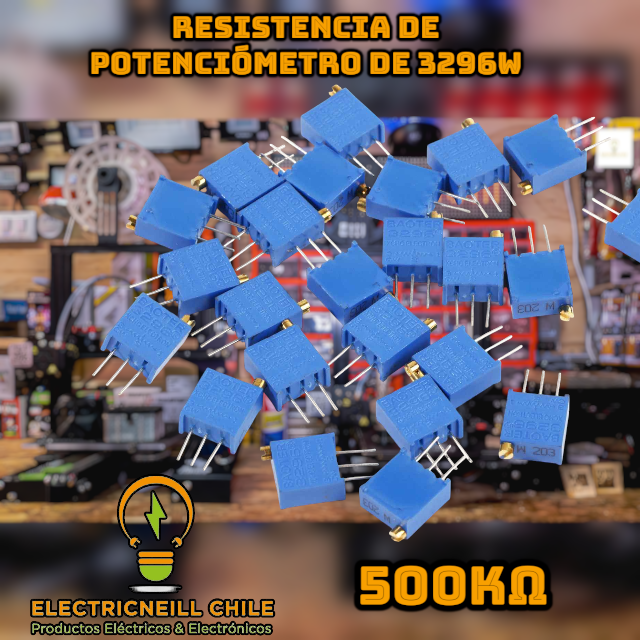

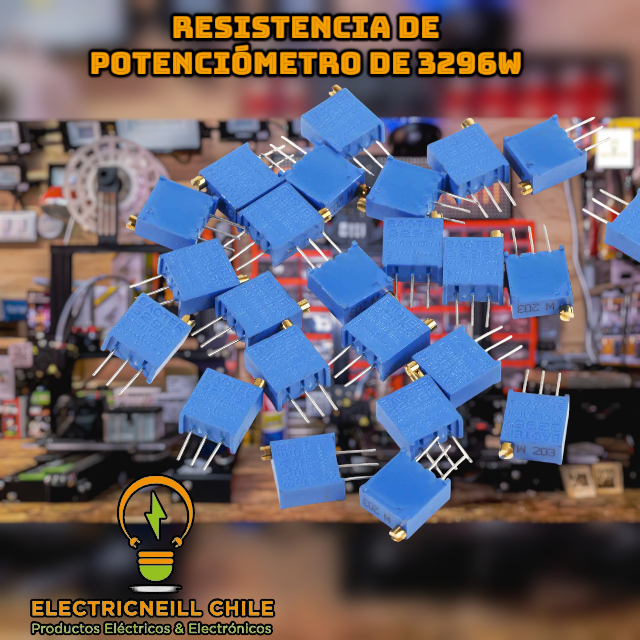

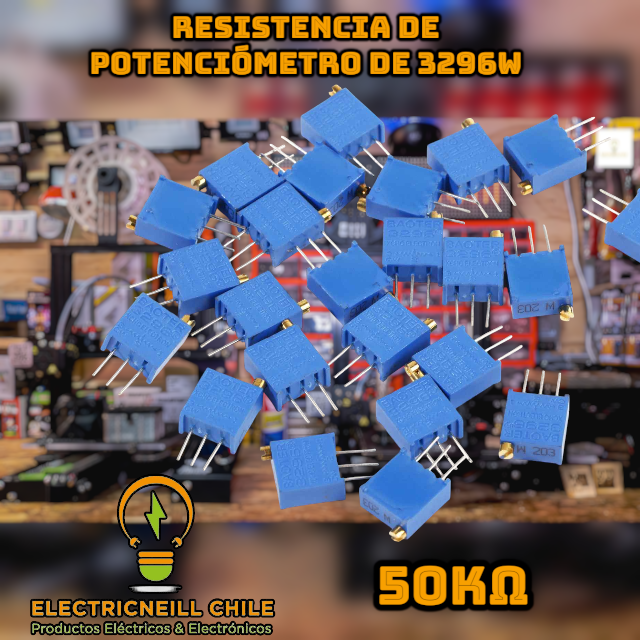

Logra ajustes finos y estables en tus circuitos con este potenciómetro multivuelta 3296W. Su tornillo de ajuste necesita muchas vueltas para recorrer todo el rango, por lo que puedes calibrar voltajes y referencias con una precisión que un potenciómetro común no alcanza.
¿Qué puedes hacer con él?
- Calibrar el voltaje de salida de fuentes reguladas y convertidores DC-DC (por ejemplo, con LM317).
- Ajustar el umbral de comparadores y módulos de sensores.
- Fijar la ganancia u offset de amplificadores operacionales.
- Ajustar referencias de voltaje en equipos de instrumentación y medición.
- Reemplazar trimmers dañados en placas electrónicas.
- Crear divisores de voltaje ajustables para entradas analógicas de Arduino o ESP32.
Contenido de la compra
✔️ 1 potenciómetro multivuelta 3296W del valor seleccionado
Características técnicas
- Modelo: 3296W
- Tipo: potenciómetro (trimmer) de precisión multivuelta
- Ajuste: mediante tornillo
- Tecnología: cermet
- Montaje: THT (through-hole) para PCB
- Terminales: 3 pines
- Valores disponibles: 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 200 kΩ, 500 kΩ y 1 MΩ
- Color del cuerpo y estilo de la serigrafía: pueden variar según el lote
¿Qué valor elijo?
-
100 Ω a 500 Ω: ajustes de baja resistencia, como la corriente en circuitos de baja potencia o la calibración de shunts.
-
1 kΩ a 10 kΩ: los más usados; ajuste de fuentes con LM317, divisores de voltaje y entradas analógicas de Arduino o ESP32. Si no sabes cuál elegir, 10 kΩ es el valor más versátil.
-
20 kΩ a 1 MΩ: circuitos de alta impedancia, amplificadores operacionales y temporizadores como el NE555.
- Lo más seguro es elegir el mismo valor que indica tu esquema o el trimmer que vas a reemplazar (revisa el código impreso, por ejemplo 103 = 10 kΩ).
Ideal para
- Estudiantes de electricidad y electrónica
- Liceos técnico-profesionales e institutos
- Técnicos en reparación y mantenimiento
- Makers y desarrolladores de prototipos
- Laboratorios de electrónica
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el valor correcto para tu proyecto.
Preguntas frecuentes
¿Qué diferencia hay entre un potenciómetro multivuelta y uno de una vuelta?
El multivuelta requiere muchas vueltas del tornillo para recorrer todo su rango, así cada giro cambia muy poco la resistencia y el ajuste es mucho más fino y estable. El de una vuelta es más rápido de ajustar, pero menos preciso.
¿Cómo se conectan sus 3 pines?
Los pines de los extremos van a la resistencia completa y el pin central es el cursor. Para un divisor de voltaje, conecta un extremo a VCC, el otro a GND y toma la señal del pin central. Para usarlo como resistencia variable, usa el pin central y uno de los extremos.
¿Se puede usar con Arduino o ESP32?
Sí. Conectado como divisor de voltaje entrega un valor analógico que puedes leer con analogRead(). En ESP32 aliméntalo con 3,3 V para no superar el voltaje máximo de sus entradas.
¿Qué significa el código impreso, como 103 o 502?
Los dos primeros dígitos son el valor y el tercero la cantidad de ceros: 103 = 10 000 Ω (10 kΩ), 502 = 5 000 Ω (5 kΩ), 104 = 100 kΩ.
¿Hacia dónde giro para aumentar la resistencia?
Depende de qué extremo uses como referencia. Lo práctico es medir con un multímetro entre el pin central y un extremo mientras giras el tornillo.
Antes de comprar: verifica el valor en ohms que pide tu circuito, que la distribución de pines calce con tu PCB (modelo 3296W, de ajuste superior) y que lo usarás para ajustes de señal o calibración, no como control de potencia. El tono del cuerpo y el estilo del código impreso pueden variar según el lote y no ser iguales a la foto; el modelo y el valor son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
