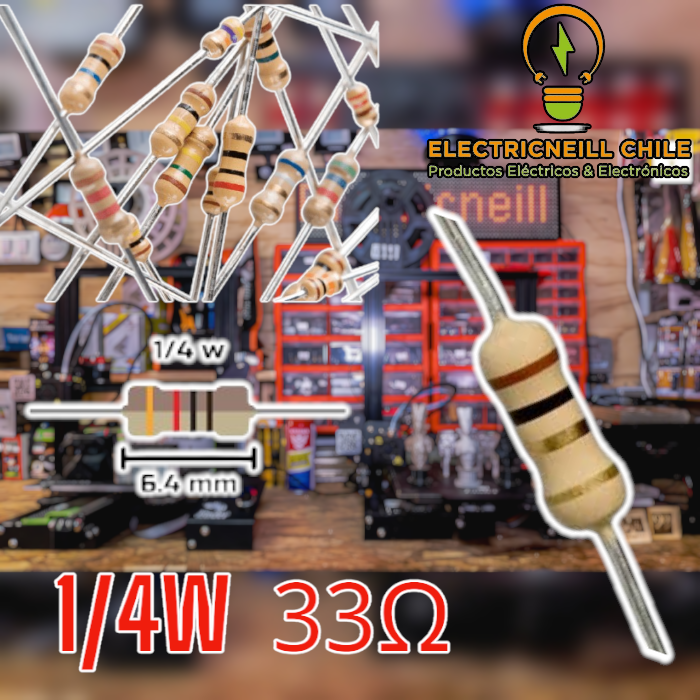

Resistencias de valor bajo para limitar y medir corriente en tus circuitos. Estas resistencias de 1/4 W, en valores de 1 Ω a 33 Ω, te permiten comprar exactamente el valor que necesitas, en packs de 1, 3 o 5 unidades. Son los valores que se usan como resistencia shunt, limitadoras de corriente y en reparación de fuentes y equipos de audio.
¿Qué puedes hacer con ellas?
- Medir corriente con una resistencia shunt y un Arduino, ESP32 o multímetro.
- Limitar la corriente de LEDs alimentados con 3,3 V o de módulos que necesitan pocos ohms en serie.
- Reemplazar resistencias de bajo valor quemadas en fuentes, cargadores y amplificadores.
- Hacer pruebas de carga y prácticas de Ley de Ohm en laboratorio.
Contenido de la compra
✔️ 1, 3 o 5 resistencias del valor que selecciones.
✔️ Valores disponibles: 1, 1,2, 1,3, 1,5, 1,6, 1,8, 2, 2,2, 2,7, 3, 3,3, 3,6, 3,9, 4,3, 4,7, 5,1, 5,6, 6,2, 6,8, 7,5, 8,2, 9,1, 10, 11, 12, 15, 18, 20, 22, 24, 27, 30 y 33 Ω.
Características técnicas
- Tipo: resistencia de película de carbono, montaje through-hole (axial).
- Potencia: 1/4 W (0,25 W).
- Tolerancia: ±5 %.
- Rango de valores: 1 Ω a 33 Ω.
- Código de colores: 4 o 5 bandas, según el lote.
- Color del cuerpo: puede variar según el lote y diferir de la imagen.
- Compatibles con protoboard, placa perforada y PCB.
¿Qué valor elijo?
-
1 Ω a 2,2 Ω: resistencias shunt para medir corriente.
-
2,7 Ω a 10 Ω: limitación de corriente en etapas de baja potencia y reparación de fuentes.
-
11 Ω a 33 Ω: limitadoras para LEDs con 3,3 V y resistencias en serie con líneas de señal.
- Calcula el valor con la Ley de Ohm: R = V / I, y revisa que la potencia (P = I² × R) no supere 0,25 W.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos en reparación de equipos electrónicos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para calcular y elegir la resistencia correcta.
Preguntas frecuentes
¿Cuánta corriente soporta una resistencia de 1/4 W de bajo valor?
Depende del valor: con P = I² × R, una de 1 Ω soporta hasta unos 0,5 A y una de 10 Ω unos 150 mA. Para trabajar holgado, usa como máximo la mitad de la potencia.
¿Cómo leo el código de colores en valores bajos?
En 4 bandas, las dos primeras son cifras, la tercera el multiplicador y la cuarta la tolerancia; en 5 bandas hay tres cifras antes del multiplicador. En valores bajos el multiplicador suele ser dorado (×0,1) o plateado (×0,01). Si tienes dudas, confírmalo con un multímetro.
¿Por qué mis resistencias tienen distinto número de bandas que la foto?
Según el lote, pueden llegar con 4 o 5 bandas de color. Ambas indican el mismo valor; con 5 bandas solo se agrega un dígito más. El valor y la potencia son siempre los que eliges.
¿Puedo usar estas resistencias como shunt con Arduino o ESP32?
Sí, para corrientes pequeñas. Mide la caída de voltaje en la resistencia con una entrada analógica y calcula I = V / R. Para mayor precisión se recomienda un módulo sensor de corriente.
¿Qué diferencia hay entre 1/4 W y 1/2 W?
El valor en ohms es el mismo; la de 1/2 W disipa el doble de calor y es físicamente más grande. Si tu cálculo da más de 0,25 W, usa una resistencia de mayor potencia.
Antes de comprar: calcula el valor en ohms y la potencia que va a disipar, y confirma que 1/4 W sea suficiente para tu circuito. Ten en cuenta que el número de bandas y el color del cuerpo pueden variar según el lote y no ser iguales a la foto; el valor, la potencia y la tolerancia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
