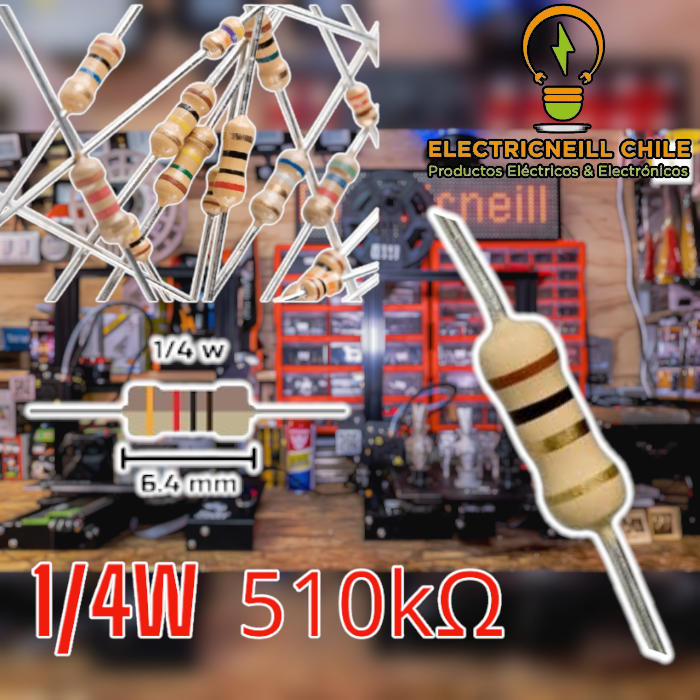

Resistencias de alto valor para divisores de voltaje, temporizadores y entradas de alta impedancia. Estas resistencias de 1/4 W, en valores de 22 kΩ a 510 kΩ, te permiten comprar exactamente el valor que necesitas, en packs de 1, 3 o 5 unidades, para circuitos con Arduino, ESP32, el temporizador 555 y amplificadores operacionales.
¿Qué puedes hacer con ellas?
- Armar divisores de voltaje para medir baterías y fuentes con la entrada analógica del Arduino o ESP32.
- Definir tiempos en temporizadores 555 y circuitos RC (parpadeadores, retardos, osciladores).
- Ajustar la ganancia de amplificadores operacionales (LM358, LM741) y polarizar transistores.
- Usar como pull-down de alto valor en entradas de sensores y circuitos táctiles.
- Reemplazar resistencias dañadas en equipos electrónicos.
Contenido de la compra
✔️ 1, 3 o 5 resistencias del valor que selecciones.
✔️ Valores disponibles: 22 k, 24 k, 27 k, 30 k, 33 k, 36 k, 39 k, 43 k, 47 k, 51 k, 56 k, 62 k, 68 k, 75 k, 82 k, 91 k, 100 k, 110 k, 120 k, 130 k, 150 k, 160 k, 180 k, 200 k, 220 k, 240 k, 270 k, 300 k, 330 k, 360 k, 430 k, 470 k y 510 kΩ.
Características técnicas
- Tipo: resistencia de película de carbono, montaje through-hole (axial).
- Potencia: 1/4 W (0,25 W).
- Tolerancia: ±5 %.
- Rango de valores: 22 kΩ a 510 kΩ.
- Código de colores: 4 o 5 bandas, según el lote.
- Color del cuerpo: puede variar según el lote y diferir de la imagen.
- Compatibles con protoboard, placa perforada y PCB.
¿Qué valor elijo?
-
22 kΩ a 100 kΩ: divisores de voltaje, polarización de transistores y ganancia de amplificadores operacionales.
-
100 kΩ a 220 kΩ: divisores para medir baterías con bajo consumo y redes de realimentación.
-
220 kΩ a 510 kΩ: temporizadores 555 y circuitos RC de tiempos largos, entradas de alta impedancia.
- Para un divisor de voltaje, calcula la salida con Vout = Vin × R2 / (R1 + R2).
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos en reparación de equipos electrónicos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para calcular y elegir la resistencia correcta.
Preguntas frecuentes
¿Cómo mido el voltaje de una batería con el ESP32 o Arduino?
Usa un divisor de voltaje para que la entrada analógica nunca supere su límite (3,3 V en ESP32, 5 V en Arduino UNO). Por ejemplo, con 100 kΩ arriba y 100 kΩ abajo, la entrada recibe la mitad del voltaje de la batería.
¿Por qué usar resistencias de alto valor en un divisor?
Porque consumen muy poca corriente y no descargan la batería. Con valores demasiado altos (sobre unos cientos de kΩ) la lectura puede volverse inestable; en ese caso agrega un condensador pequeño en la entrada.
¿Qué resistencia uso para un 555 en modo astable?
Depende del tiempo que necesites: f ≈ 1,44 / ((R1 + 2 × R2) × C). Valores de 47 kΩ a 470 kΩ con condensadores de 1 a 10 µF dan parpadeos de fracciones de segundo a varios segundos.
¿Cómo leo el código de colores?
Con 4 bandas, las dos primeras son cifras, la tercera es el multiplicador y la cuarta la tolerancia. Con 5 bandas, las tres primeras son cifras, la cuarta es el multiplicador y la quinta la tolerancia. Si tienes dudas, confirma el valor con un multímetro antes de soldar.
¿Por qué mis resistencias tienen distinto número de bandas que la foto?
Según el lote, pueden llegar con 4 o 5 bandas de color. Ambas indican el mismo valor; con 5 bandas solo se agrega un dígito más. El valor y la potencia son siempre los que eliges.
Antes de comprar: calcula el valor que necesitas, revisa el voltaje máximo de la entrada de tu placa y confirma que la potencia no supere 0,25 W. Ten en cuenta que el número de bandas y el color del cuerpo pueden variar según el lote y no ser iguales a la foto; el valor, la potencia y la tolerancia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
