Los valores de resistencia que más se usan en Arduino, ESP32 y circuitos con transistores. Estas resistencias de 1/4 W, en valores de 820 Ω a 20 kΩ, incluyen valores clave como 1 kΩ, 4,7 kΩ y 10 kΩ, y te permiten comprar exactamente el valor que necesitas, en packs de 1, 3 o 5 unidades.
¿Qué puedes hacer con ellas?
- Poner resistencias pull-up y pull-down (10 kΩ) en botones y sensores con Arduino o ESP32.
- Limitar la corriente de base de transistores (1 kΩ a 4,7 kΩ) para activar relés y motores.
- Armar divisores de voltaje para leer sensores y adaptar niveles de 5 V a 3,3 V.
- Usar como pull-up del bus I2C (4,7 kΩ) y en sensores como el DHT11 o DS18B20.
- Reemplazar resistencias dañadas en equipos electrónicos.
Contenido de la compra
✔️ 1, 3 o 5 resistencias del valor que selecciones.
✔️ Valores disponibles: 820 Ω, 910 Ω, 1 k, 1,1 k, 1,2 k, 1,5 k, 1,6 k, 1,8 k, 2 k, 2,2 k, 2,4 k, 2,7 k, 3 k, 3,3 k, 3,6 k, 3,9 k, 4,3 k, 4,7 k, 5,1 k, 5,6 k, 6,2 k, 6,8 k, 7,5 k, 8,2 k, 9,1 k, 10 k, 11 k, 12 k, 13 k, 15 k, 16 k, 18 k y 20 kΩ.
Características técnicas

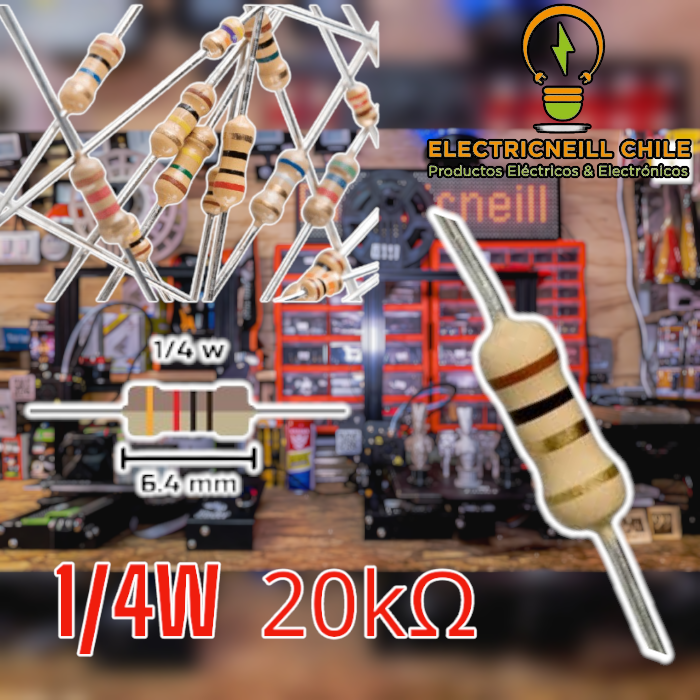

- Tipo: resistencia de película de carbono, montaje through-hole (axial).
- Potencia: 1/4 W (0,25 W).
- Tolerancia: ±5 %.
- Rango de valores: 820 Ω a 20 kΩ.
- Código de colores: 4 o 5 bandas, según el lote.
- Color del cuerpo: puede variar según el lote y diferir de la imagen.
- Compatibles con protoboard, placa perforada y PCB.
¿Qué valor elijo?
-
820 Ω a 2,2 kΩ: resistencia de base para transistores y LEDs de bajo consumo.
-
4,7 kΩ: pull-up del bus I2C y del sensor de temperatura DS18B20.
-
10 kΩ: pull-up o pull-down para botones, interruptores y el pin EN/RESET.
-
Combinaciones (por ejemplo 10 kΩ y 20 kΩ): divisores de voltaje para bajar señales de 5 V a 3,3 V.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos en reparación de equipos electrónicos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para calcular y elegir la resistencia correcta.
Preguntas frecuentes
¿Qué resistencia uso como pull-up o pull-down en Arduino?
Lo más común es 10 kΩ. Conectada entre el pin y 5 V (pull-up) o entre el pin y GND (pull-down) evita lecturas falsas cuando el botón no está presionado.
¿Qué resistencia pongo en la base de un transistor para activar un relé?
Con Arduino (5 V) o ESP32 (3,3 V), una resistencia de 1 kΩ en la base de un transistor como el BC547 o S8050 funciona en la mayoría de los relés de 5 V.
¿Cómo bajo una señal de 5 V a 3,3 V para el ESP32?
Con un divisor de voltaje: por ejemplo, 10 kΩ en serie desde la señal de 5 V y 20 kΩ hacia GND entregan cerca de 3,3 V en el punto medio. Sirve para señales lentas como el TX de un módulo.
¿Sirven para un LED?
Sí, con 1 kΩ un LED a 5 V enciende con poca corriente (unos 3 mA), ideal como indicador de bajo consumo. Para más brillo usa un valor menor, como 220 Ω o 330 Ω.
¿Por qué mis resistencias tienen distinto número de bandas que la foto?
Según el lote, pueden llegar con 4 o 5 bandas de color. Ambas indican el mismo valor; con 5 bandas solo se agrega un dígito más. El valor y la potencia son siempre los que eliges.
Antes de comprar: calcula el valor que necesitas con la Ley de Ohm y confirma que la potencia no supere 0,25 W. Ten en cuenta que el número de bandas y el color del cuerpo pueden variar según el lote y no ser iguales a la foto; el valor, la potencia y la tolerancia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
