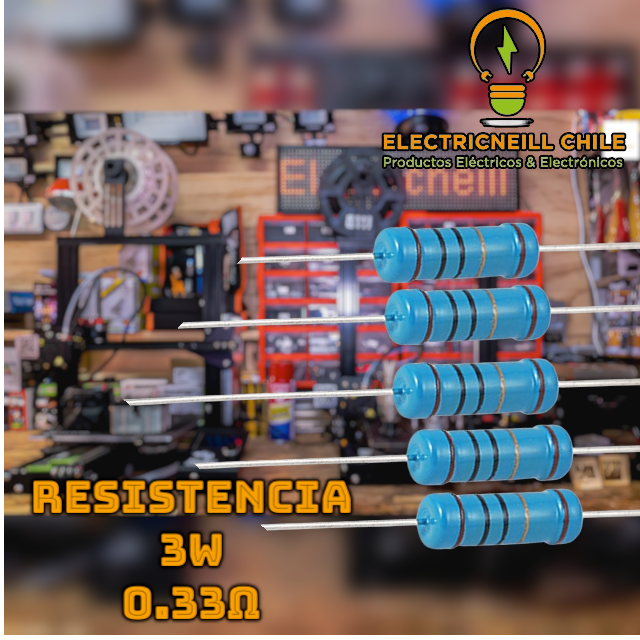

La resistencia que aguanta cuando una de 1/4 W se quema. Las resistencias de película de carbono de 3 W están hechas para circuitos donde circula más corriente: fuentes de poder, cargas de prueba, drivers de LED y reparación de equipos. Elige entre 30 valores, desde 0,1 Ω hasta 750 Ω, y compra solo las que necesitas: se venden por unidad.
¿Qué puedes hacer con ella?
- Reemplazar resistencias de potencia quemadas en fuentes, amplificadores y electrodomésticos.
- Usar valores bajos (0,1 Ω a 1 Ω) como resistencia shunt para medir corriente con Arduino o un multímetro.
- Limitar la corriente de LED de potencia, tiras LED y cargas de 12 V.
- Armar cargas de prueba (dummy load) para probar fuentes y baterías.
- Descargar condensadores de forma controlada en tareas de reparación.
Contenido de la compra
✔️ 1 resistencia de película de carbono de 3 W del valor que selecciones.
Características técnicas
- Tipo: resistencia de película de carbono.
- Potencia nominal: 3 W.
- Valores disponibles: 0,1 Ω, 0,33 Ω, 0,5 Ω, 1 Ω, 1,5 Ω, 2 Ω, 2,7 Ω, 3,3 Ω, 3,9 Ω, 4,7 Ω, 5,6 Ω, 7,5 Ω, 10 Ω, 15 Ω, 20 Ω, 27 Ω, 33 Ω, 39 Ω, 47 Ω, 56 Ω, 75 Ω, 100 Ω, 150 Ω, 200 Ω, 270 Ω, 330 Ω, 390 Ω, 470 Ω, 560 Ω y 750 Ω.
- Montaje: terminales axiales para soldar en PCB, placa perforada o regleta.
- Identificación del valor: código de colores o valor impreso, según el lote.
- Color del cuerpo: puede variar según el lote y diferir de la imagen.
- Venta por unidad.
¿Qué valor elijo?
-
0,1 Ω a 1 Ω: medición de corriente (shunt), protección y resistencias de emisor en amplificadores.
-
1,5 Ω a 47 Ω: limitación de corriente en LED de potencia, cargas de prueba y reparación de fuentes.
-
56 Ω a 750 Ω: divisores y limitación de corriente en circuitos de 12 a 48 V donde una resistencia común se calienta demasiado.
Para calcular el valor usa la ley de Ohm: R = V / I. Luego revisa la potencia con P = I² × R y procura que no supere la mitad de los 3 W para que trabaje fría y dure más.
Ideal para
Técnicos en reparación electrónica, estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers y aficionados al audio y la iluminación LED.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para calcular el valor y la potencia que necesitas.
Preguntas frecuentes
¿Qué significa que la resistencia sea de 3 W?
Es la potencia máxima que puede disipar en forma de calor. Por ejemplo, una resistencia de 10 Ω con 0,5 A disipa 2,5 W: una de 1/4 W se quemaría, pero una de 3 W lo soporta. Para mayor duración, trabaja bajo el 50 % de su potencia nominal.
¿Puedo reemplazar una resistencia de 1/4 W por una de 3 W?
Sí, siempre que tenga el mismo valor en ohms y quepa en la placa. Una potencia mayor no afecta al circuito, solo la hace más resistente al calor.
¿Es normal que se caliente?
Sí. Las resistencias de potencia se calientan al trabajar. Móntala separada de la placa y de cables o plásticos, y deja espacio para que circule el aire.
¿Sirve la resistencia de 0,1 Ω para medir corriente con Arduino?
Sí. Al pasar corriente genera una pequeña caída de voltaje (0,1 V por cada ampere) que puedes medir, idealmente con un amplificador o un módulo como el INA219.
¿Por qué mi resistencia se ve distinta a la foto?
Según el lote, el color del cuerpo cambia y el valor puede venir marcado con bandas de color o impreso. El valor y la potencia son siempre los que eliges.
Antes de comprar: verifica el valor en ohms que necesitas, la potencia que exige tu circuito y el espacio disponible en la placa. El color del cuerpo y la forma de marcar el valor (bandas de color o números impresos) pueden variar según el lote; el valor y la potencia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
