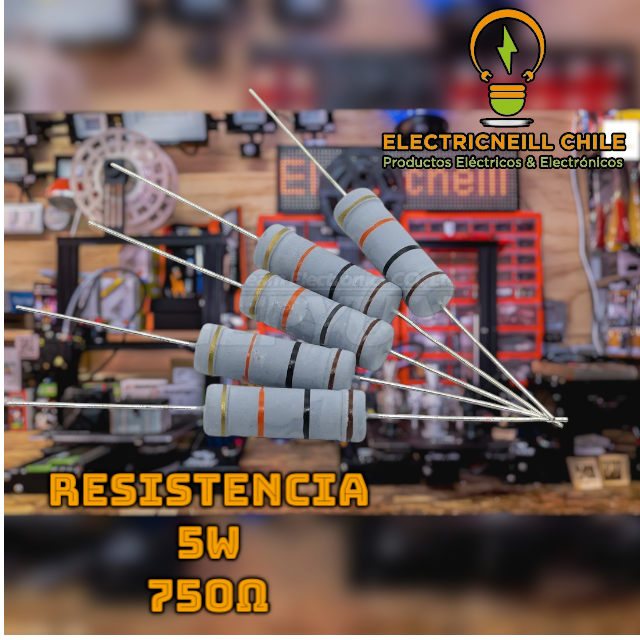

Maneja más corriente y más calor sin que tu resistencia se queme. Estas resistencias de potencia de 5 W están pensadas para circuitos donde una resistencia común de 1/4 W no aguanta: fuentes de poder, amplificadores, cargas de prueba y medición de corriente. Disponibles en valores desde 0,1 Ω hasta 750 Ω y se venden por unidad.
¿Qué puedes hacer con ellas?
- Usar los valores bajos (0,1 Ω, 0,33 Ω, 0,5 Ω) como resistencia shunt para medir corriente.
- Armar una carga ficticia para probar fuentes de poder, cargadores y baterías.
- Reparar fuentes conmutadas y amplificadores de audio que usan resistencias de potencia.
- Limitar la corriente de arranque o de LEDs de potencia y tiras LED.
- Descargar condensadores de forma controlada antes de manipular un equipo.
- Hacer prácticas de potencia y disipación térmica en laboratorios de electricidad.
Contenido de la compra
✔️ 1 resistencia de 5 W del valor que selecciones (venta por unidad).
Características técnicas
- Potencia nominal: 5 W.
- Tipo: resistencia de potencia de montaje through-hole (terminales axiales).
- Valores disponibles: 0,1, 0,33, 0,5, 1, 1,5, 2, 2,7, 3,3, 3,9, 4,7, 5,6, 7,5, 10, 15, 20, 27, 33, 39, 47, 56, 75, 100, 150, 200, 270, 330, 390, 470, 560 y 750 Ω.
- Construcción robusta para trabajo con disipación de calor.
- Marcado del valor y color del cuerpo: pueden variar según el lote.
- Venta por unidad.
¿Qué valor elijo?
-
0,1 Ω a 0,5 Ω: resistencias shunt para medir corriente y resistencias de emisor en amplificadores.
-
1 Ω a 10 Ω: cargas de prueba para fuentes y baterías, limitación de corriente de alto consumo.
-
15 Ω a 100 Ω: cargas de prueba de menor corriente, LEDs de potencia y circuitos de 12 V y 24 V.
-
150 Ω a 750 Ω: descarga de condensadores, resistencias de purga y reemplazos en fuentes.
- Para saber cuánta corriente soporta un valor, usa I = √(P / R). Por ejemplo, 10 Ω a 5 W soporta como máximo unos 0,7 A.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, técnicos en reparación de fuentes y equipos de audio, makers y aficionados a la robótica.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el valor y la potencia correctos para tu proyecto.
Preguntas frecuentes
¿Cuánta corriente soporta una resistencia de 5 W?
Depende del valor: I = √(5 / R). Una de 1 Ω soporta unos 2,2 A y una de 0,1 Ω unos 7 A. Para que no trabaje al límite y se caliente menos, recomendamos usarla a no más del 50 % a 60 % de su potencia.
¿Es normal que se caliente?
Sí. Una resistencia de potencia transforma la energía en calor y puede llegar a temperaturas altas. Móntala separada de la placa y de cables o plásticos, y con buena ventilación.
¿Puedo reemplazar una resistencia de 1/4 W por una de 5 W?
Sí, siempre que tenga el mismo valor en ohmios. Una de mayor potencia funciona igual, solo es más grande. Al revés no: una de menor potencia se puede quemar.
¿Cómo uso una resistencia shunt con Arduino o ESP32?
Se conecta en serie con la carga y se mide la caída de voltaje en ella (V = I × R). Como esa caída es pequeña, lo habitual es usar un amplificador o un módulo de medición de corriente antes de la entrada analógica.
¿Qué significa 0.1R o 4R7?
Es otra forma de escribir los ohmios: la R reemplaza al símbolo Ω o a la coma decimal. 0.1R es 0,1 Ω y 4R7 es 4,7 Ω.
¿Por qué mi resistencia se ve distinta a la foto?
Según el lote, el valor puede venir impreso en el cuerpo o indicado con bandas de color, y el color del cuerpo puede cambiar. El valor y la potencia son siempre los que eliges; si quieres confirmarlo, mídela con un multímetro.
Antes de comprar: verifica el valor en ohmios, calcula la potencia que disipará tu circuito (P = I² × R) y confirma que tienes espacio y ventilación para una resistencia de potencia. Ten en cuenta que la forma de marcar el valor (impreso o con bandas) y el color del cuerpo pueden variar según el lote y no ser iguales a la foto; el valor y la potencia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
