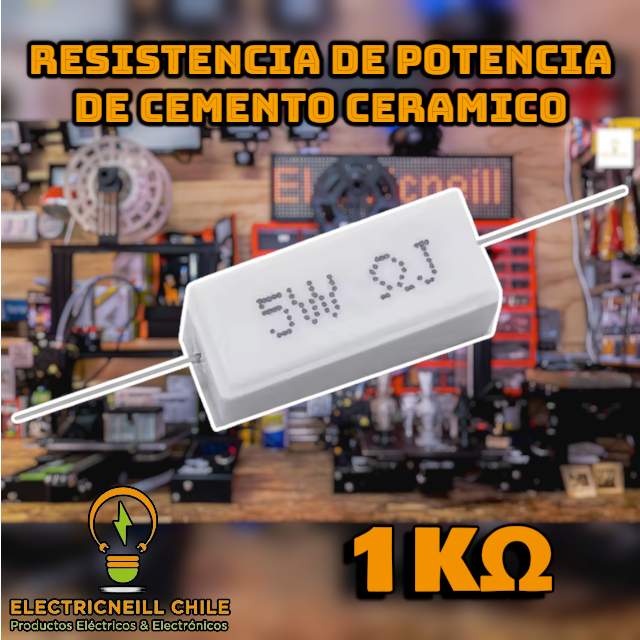

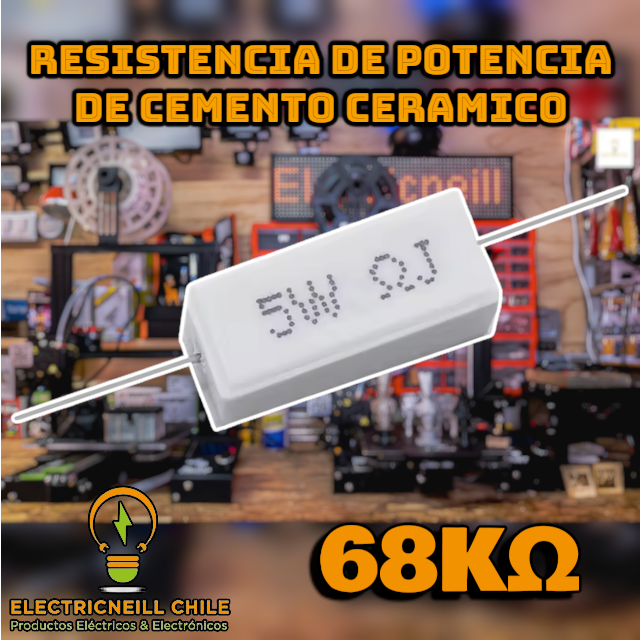

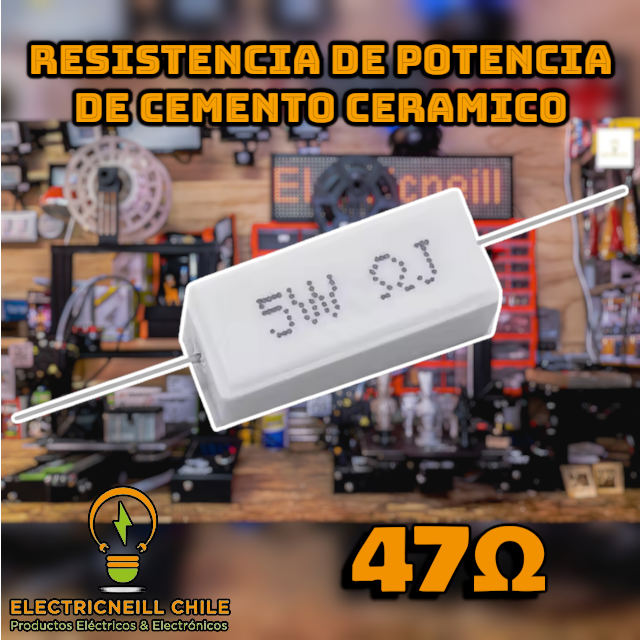

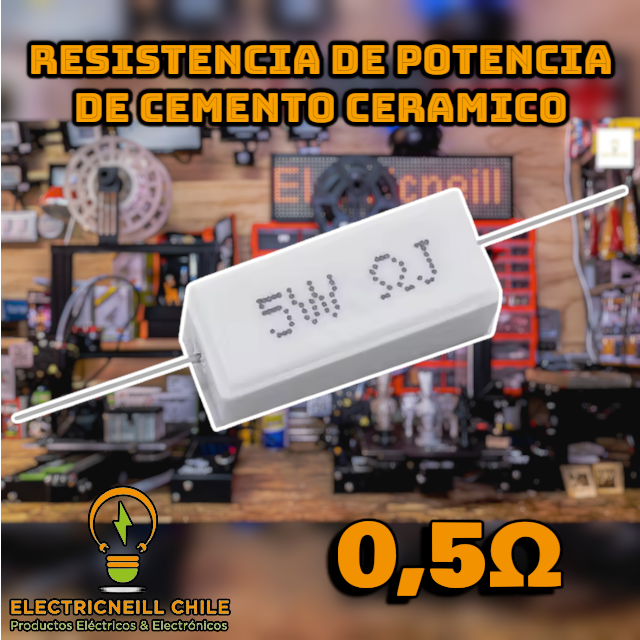

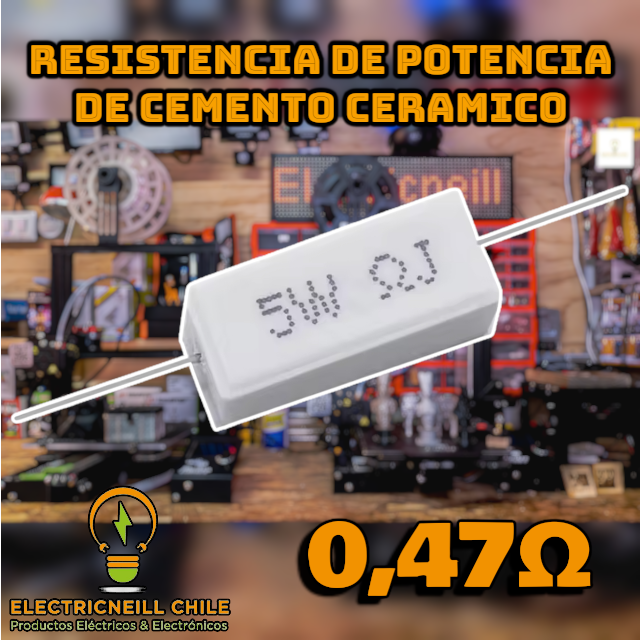

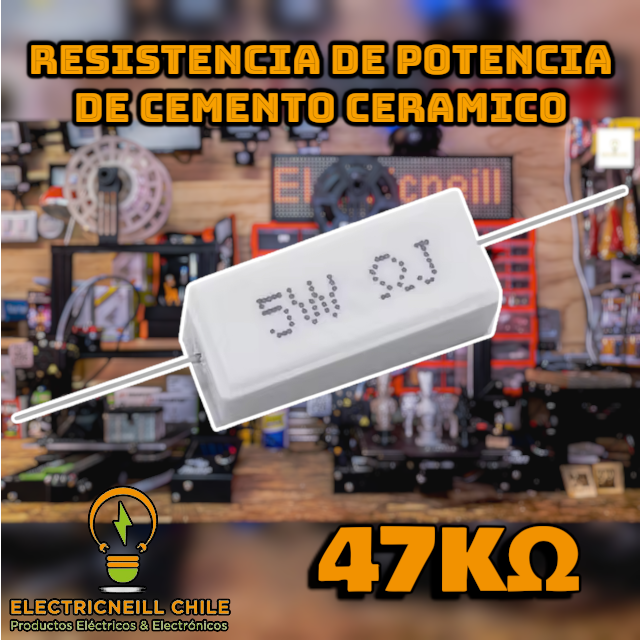

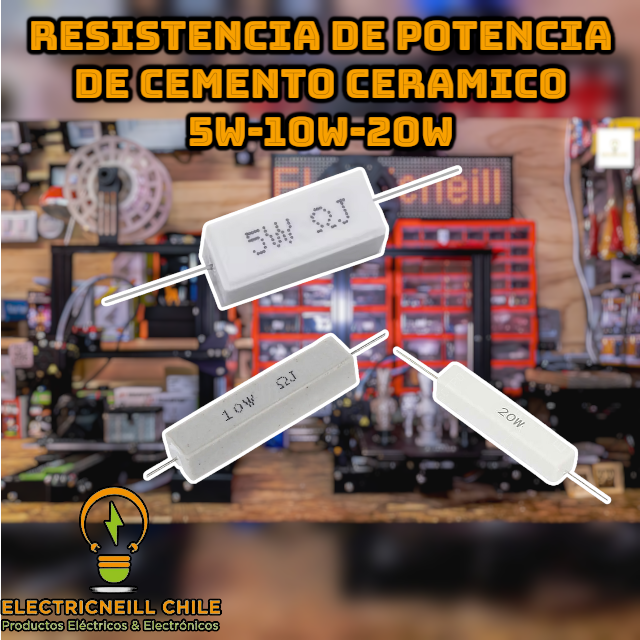

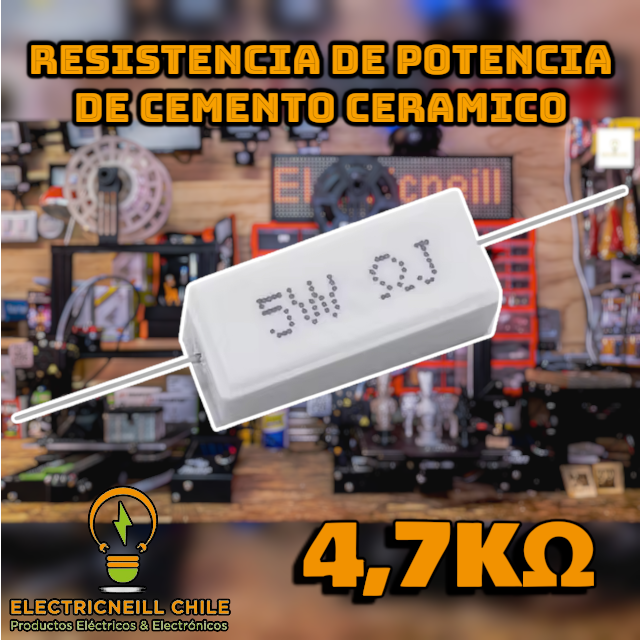

Disipa potencia sin que tu circuito se queme con esta resistencia de potencia de cemento cerámico de 5 W. Su cuerpo cerámico soporta mucho más calor que una resistencia común, por lo que es la elección correcta cuando circula corriente alta o necesitas una carga de prueba.
¿Qué puedes hacer con ella?
- Armar cargas de prueba para fuentes de poder, cargadores y convertidores DC-DC.
- Limitar corriente en circuitos de potencia, motores y cargas resistivas.
- Usar valores bajos (0,47 Ω o 0,5 Ω) como resistencia shunt para medir corriente.
- Descargar condensadores de forma controlada.
- Reparar fuentes, amplificadores y equipos que usan resistencias de cemento.
- Realizar prácticas de potencia y disipación térmica en laboratorio.
Contenido de la compra
✔️ 1 resistencia de potencia de cemento cerámico de 5 W del valor seleccionado
Características técnicas
- Tipo: resistencia de potencia de cemento cerámico (elemento resistivo bobinado u óxido metálico, según el valor)
- Potencia nominal: 5 W
- Valores disponibles: 0,47 Ω, 0,5 Ω, 3,3 Ω, 4,7 Ω, 5,6 Ω, 7,5 Ω, 39 Ω, 47 Ω, 1 kΩ, 4,7 kΩ, 47 kΩ y 68 kΩ
- Buena estabilidad térmica y disipación de calor
- Montaje: terminales axiales para PCB o soldadura a cables
- Tono del cuerpo y formato del texto impreso: pueden variar según el lote
¿Qué valor elijo?
-
0,47 Ω y 0,5 Ω: resistencias shunt para medir corriente, emisores de amplificadores de audio y protección de fuentes.
-
3,3 Ω a 47 Ω: cargas de prueba para fuentes de 5 V y 12 V, y limitación de corriente en circuitos de potencia.
-
1 kΩ a 68 kΩ: circuitos de alto voltaje, descarga de condensadores y resistencias de purga en fuentes.
- Para confirmar que 5 W es suficiente, calcula P = V² / R o P = I² × R. Por ejemplo, 5 V sobre 10 Ω disipan 2,5 W, dentro del rango de esta resistencia.
Ideal para
- Estudiantes de electricidad y electrónica
- Liceos técnico-profesionales
- Técnicos en reparación de fuentes y amplificadores
- Laboratorios de electrónica
- Makers que trabajan con motores y fuentes de poder
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el valor y la potencia correctos.
Preguntas frecuentes
¿Qué diferencia hay entre una resistencia de cemento y una de carbono?
La de cemento está hecha para disipar varios watts y trabajar caliente; la de carbono suele ser de 1/4 W o 1/2 W y se usa para señales y control. Si la potencia calculada supera 1 W, conviene usar una de cemento.
¿Es normal que se caliente?
Sí. Al disipar potencia se calienta, por eso conviene montarla separada de la placa y de cables o plásticos. Para una mayor vida útil, trabaja idealmente por debajo del 50 al 70 % de su potencia nominal.
¿Puedo usarla con Arduino?
Sí, pero no se conecta directamente a los pines del Arduino. Se usa en la parte de potencia del circuito, por ejemplo como carga o shunt de un sensor de corriente, junto a un transistor, MOSFET o módulo driver.
¿Cómo sé cuánta potencia disipará?
Usa P = V² / R si conoces el voltaje sobre la resistencia, o P = I² × R si conoces la corriente. El resultado debe ser menor a 5 W, idealmente con margen.
¿Tiene polaridad?
No. Se puede conectar en cualquier sentido.
Antes de comprar: verifica el valor en ohms que necesitas, calcula la potencia que va a disipar para confirmar que 5 W es suficiente y asegúrate de contar con espacio y ventilación alrededor de la resistencia. Ten en cuenta que el tono del cuerpo cerámico y el formato del texto impreso pueden variar según el lote y no ser iguales a la foto; el valor y la potencia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
