Sensor de lluvia LM393 con placa detectora de gotas para Arduino

Detecta la lluvia en el momento en que cae y haz que tu proyecto reaccione solo. El sensor de lluvia con módulo LM393 tiene una placa detectora de gotas y un módulo comparador con salida digital (hay o no hay lluvia) y salida analógica (cuánta agua hay sobre la placa), con sensibilidad ajustable por potenciómetro.

¿Qué puedes hacer con él?

• Cerrar un toldo, ventana o techo automático cuando empieza a llover.
• Suspender el riego automático en días de lluvia.
• Armar una estación meteorológica con Arduino o ESP32.
• Activar una alarma o enviar una notificación por WiFi al detectar agua.
• Proyectos de domótica, ferias científicas y prácticas de sensores en el liceo.

Contenido de la compra

✔️ 1 placa sensora de gotas de lluvia.
✔️ 1 módulo comparador LM393 con potenciómetro de ajuste.

Características técnicas

• Voltaje de funcionamiento: 3,3 V a 5 V.
• Comparador: LM393.
• Salida digital D0 (TTL): indica presencia o ausencia de lluvia.
• Salida analógica A0: valor proporcional a la cantidad de agua sobre la placa.
• Sensibilidad ajustable mediante potenciómetro.

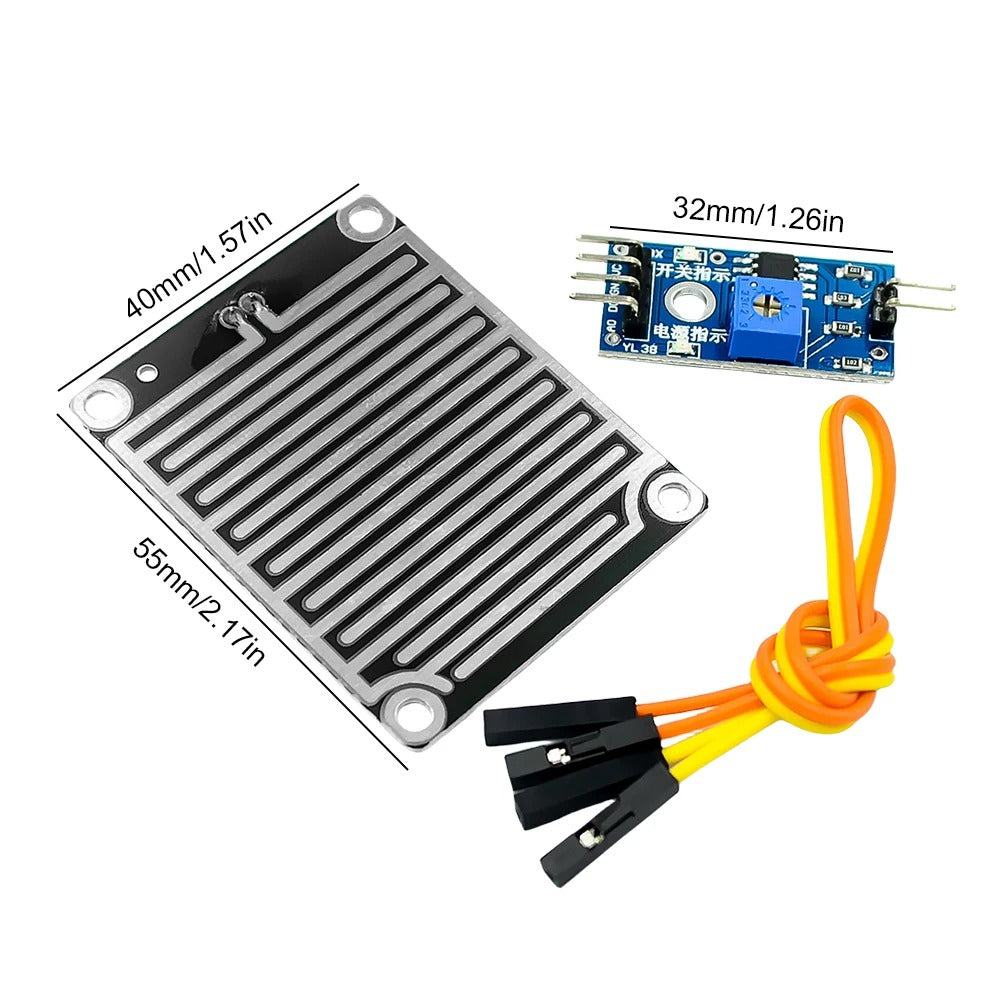

• Placa sensora: FR-04 de doble cara con tratamiento niquelado, de aprox. 55 x 40 mm, con orificios para tornillos.
• Pines del módulo: VCC, GND, D0 y A0.
• Color de las placas y serigrafía: pueden variar según el lote.

Ideal para

Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers y aficionados a la robótica, la domótica y las estaciones meteorológicas.

¿Por qué comprar en Electricneill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos probados y seleccionados por profesores de electrónica.
• Te asesoramos para elegir el sensor correcto para tu proyecto.

Preguntas frecuentes

¿Cómo se conecta el sensor de lluvia a Arduino?
Conecta la placa sensora al módulo LM393. Luego, VCC a 5V, GND a GND, D0 a un pin digital (por ejemplo D2) y A0 a una entrada analógica (A0) si quieres medir la intensidad.

¿Funciona con ESP32?
Sí. Aliméntalo con 3,3 V para que las salidas trabajen al mismo nivel lógico del ESP32 y conecta A0 a un pin con ADC.

¿Qué diferencia hay entre la salida digital y la analógica?
La digital cambia de estado cuando el agua supera el umbral que ajustas con el potenciómetro (sí o no). La analógica entrega un valor continuo que permite distinguir entre unas pocas gotas y lluvia intensa.

¿Sirve para medir la humedad del suelo?
No es lo recomendado: está pensado para detectar agua sobre su superficie. Para tierra usa un sensor de humedad de suelo, idealmente capacitivo.

¿La placa se oxida con el tiempo?
Tiene tratamiento niquelado, pero al ser resistiva se desgasta con el uso continuo. Para alargar su vida útil, aliméntala solo en el momento de hacer la lectura (por ejemplo, desde un pin digital).

Antes de comprar: verifica el voltaje de tu placa (3,3 V o 5 V) y si necesitas solo detectar lluvia (salida digital) o también medir su intensidad (salida analógica). Ten en cuenta que el color de las placas (PCB) y la serigrafía pueden variar según el lote; el comparador LM393 y la función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
