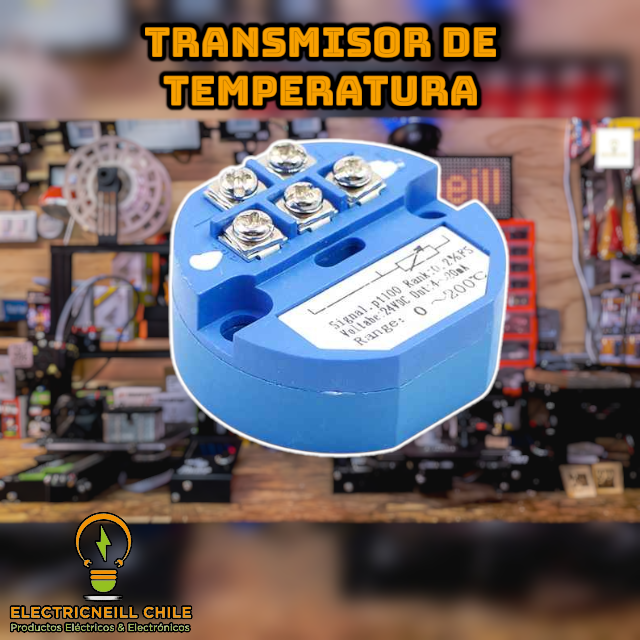

Lleva la temperatura de tu proceso a un PLC con una señal estándar y confiable. El transmisor de temperatura PT100 tipo A con salida 4–20 mA (modelo SBWZ) convierte la resistencia de un sensor PT100 (RTD) en una corriente de 4 a 20 mA, lineal respecto del rango elegido. Funciona con 24 V DC y es ideal para automatización, control industrial, PLC, SCADA y monitoreo remoto.
¿Qué puedes hacer con él?
- Conectar un sensor PT100 a la entrada analógica 4–20 mA de un PLC, controlador o registrador.
- Monitorear temperatura de estanques, hornos, cámaras o líneas de proceso.
- Enviar la señal a largas distancias con menor sensibilidad al ruido que una señal de voltaje.
- Integrar mediciones de temperatura en sistemas SCADA.
- Practicar instrumentación y lazos de corriente en talleres de automatización.
Contenido de la compra
✔️ 1 transmisor de temperatura PT100 tipo A (SBWZ) con salida 4–20 mA, en el rango de medición seleccionado.
No incluye el sensor PT100 ni la fuente de 24 V DC.
Características técnicas
- Modelo: SBWZ.
- Sensor compatible: PT100 (RTD), conexión a 3 hilos para reducir errores de medición.
- Alimentación: 24 V DC.
- Salida: 4–20 mA, lineal respecto del rango.
- Precisión: ±0,2 % FS.
- Deriva térmica: 250 ppm/°C.
- Carga admisible: 0–500 Ω.
- Temperatura ambiente de trabajo: –40 a +85 °C.
- Humedad ambiental: < 85 % HR.
- Bornes con tornillo para conexión firme.
- Rangos disponibles: –50 a 50 °C, 0 a 50 °C, 0 a 100 °C, 0 a 200 °C, 0 a 300 °C y 0 a 400 °C.
¿Qué rango elijo?
- Elige el rango más estrecho que cubra tu proceso: así cada mA representa menos grados y obtienes mejor resolución.
-

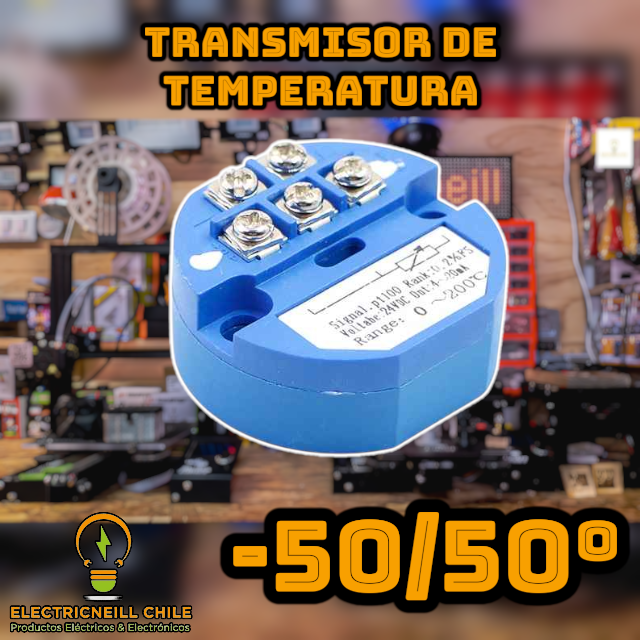

–50 a 50 °C: cámaras de frío, refrigeración y ambiente exterior.
-
0 a 50 °C: temperatura ambiente, salas y climatización.
-

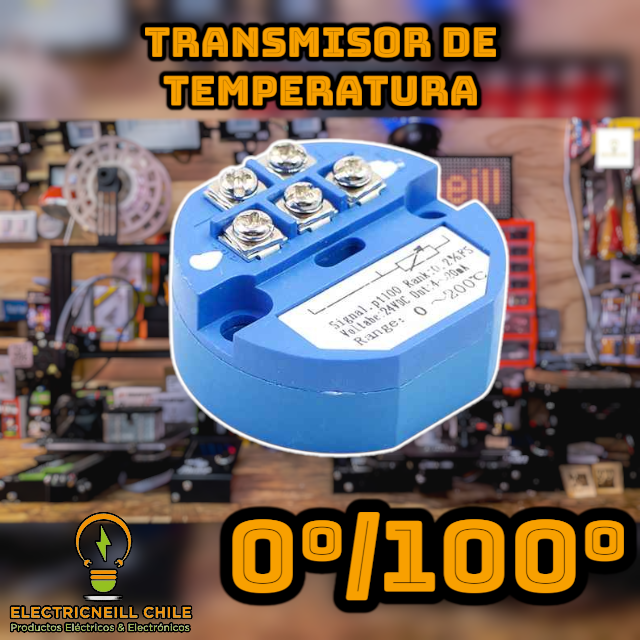

0 a 100 °C: agua, estanques, calderas de baja temperatura y procesos líquidos.
-
0 a 200 °C: aceites, secadores y procesos térmicos medios.
-

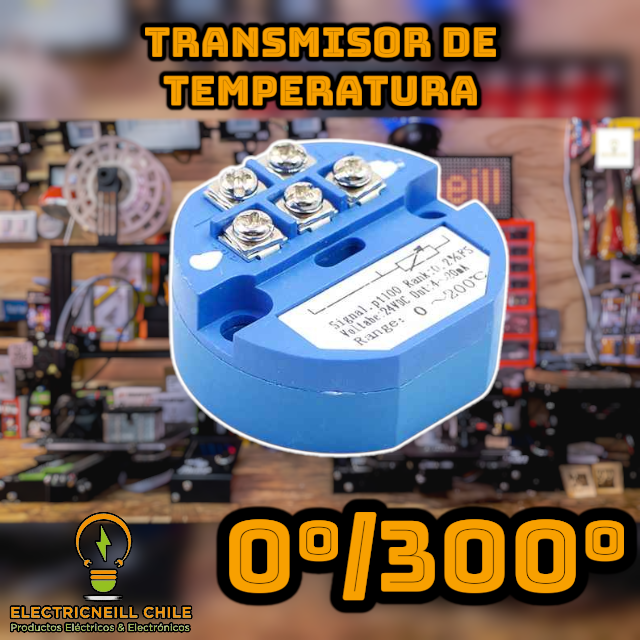

0 a 300 °C y 0 a 400 °C: hornos y procesos de alta temperatura (verifica que tu sensor PT100 soporte esa temperatura).
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, técnicos en automatización e instrumentación, mantenedores industriales e integradores de PLC.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el rango correcto para tu aplicación.
Preguntas frecuentes
¿Cómo convierto la señal 4–20 mA a temperatura?
La relación es lineal: 4 mA corresponde al mínimo del rango y 20 mA al máximo. Temperatura = mínimo + (corriente − 4) / 16 × (máximo − mínimo). Por ejemplo, en el rango 0 a 100 °C, 12 mA equivale a 50 °C.
¿Cómo se conecta a un PLC?
Normalmente se conecta como lazo de corriente: la fuente de 24 V DC, el transmisor y la entrada analógica 4–20 mA del PLC en serie. El sensor PT100 se conecta a los bornes de entrada del transmisor. Revisa siempre el diagrama impreso en el equipo.
¿Puedo leerlo con Arduino o ESP32?
Sí, con una resistencia de precisión en serie que convierta la corriente en voltaje. Con 250 Ω obtienes 1 a 5 V, apto para Arduino UNO. Para ESP32 usa un valor menor (por ejemplo 150 Ω, de 0,6 a 3 V) para no superar los 3,3 V.
¿Por qué usar 4–20 mA y no una señal de voltaje?
La corriente no se ve afectada por la caída de tensión en cables largos y es menos sensible al ruido. Además, una lectura bajo 4 mA permite detectar un cable cortado o una falla.
¿Qué diferencia hay entre una PT100 y una termocupla?
La PT100 es una resistencia de platino muy estable y precisa, ideal hasta unos cientos de grados. Las termocuplas alcanzan temperaturas más altas, pero usan otro tipo de transmisor. Este equipo es solo para PT100.
Antes de comprar: verifica el rango de temperatura de tu proceso, que tu sensor sea PT100 (y su cantidad de hilos), que cuentes con una fuente de 24 V DC y que tu PLC o equipo tenga entrada 4–20 mA. Ten en cuenta que la etiqueta y la serigrafía del transmisor pueden variar según el lote; el modelo, el rango, la alimentación y la salida 4–20 mA son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
