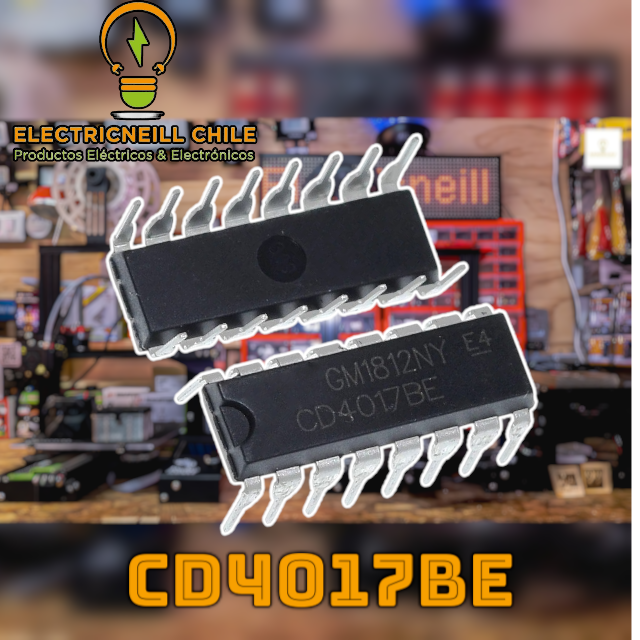

Crea luces secuenciales, contadores y secuenciadores con el CD4017BE, contador decimal CMOS de 10 salidas en encapsulado DIP-16. Cada pulso de reloj activa la siguiente salida, por lo que es el integrado clásico para aprender electrónica digital y armar el famoso secuenciador de LED junto a un NE555.
¿Qué puedes hacer con él?
Secuenciadores de LED y luces tipo “auto fantástico”.
Contadores digitales de 0 a 9.
Divisores de frecuencia.
Control secuencial de cargas y relés (con un driver o transistor).
Juegos electrónicos como ruletas y dados de LED.
Prácticas de electrónica digital en el laboratorio.
Contenido de la compra
✔️ 1 circuito integrado CD4017BE en encapsulado DIP-16.
Características técnicas
Modelo: CD4017BE.
Tipo: contador decimal Johnson con 10 salidas decodificadas (Q0 a Q9).
Tecnología: CMOS, bajo consumo y alta inmunidad al ruido.
Voltaje de alimentación: 3V a 15V DC.
Encapsulado: DIP-16, montaje through-hole (THT), compatible con protoboard.
Pines principales: 14 (reloj), 15 (reset), 13 (inhibición de reloj, se conecta a GND para contar), 12 (salida de acarreo), 16 (VDD) y 8 (VSS/GND).
Logotipo del fabricante y código de lote impresos en el chip: pueden variar según el lote.
Ideal para
Estudiantes de electricidad y electrónica.
Liceos técnico-profesionales.
Makers y aficionados a la electrónica digital.
Técnicos y desarrollo de prototipos.
¿Por qué comprar en Electricneill?
Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
Productos seleccionados por profesores de electrónica.
Te asesoramos para armar tu circuito.
Preguntas frecuentes
¿Cómo se conecta el CD4017 con un NE555? El NE555 en modo astable genera los pulsos de reloj: su salida (pin 3) va al pin 14 del CD4017. Los pines 13 y 15 se conectan a GND para que el contador funcione libremente, y cada salida Q0 a Q9 enciende un LED con su resistencia.
¿Se puede usar el CD4017 con Arduino o ESP32? Sí. Basta con un pin digital para enviar los pulsos al pin 14 y otro opcional para el reset (pin 15). Alimenta el CD4017 con el mismo voltaje lógico de tu placa: 5V con Arduino o 3,3V con ESP32.
¿Puedo conectar relés o motores directamente a sus salidas? No. Las salidas del CD4017 entregan poca corriente: son adecuadas para LED con resistencia. Para relés, motores o cargas mayores usa un transistor o un driver como el ULN2803A.
¿Qué diferencia hay entre el CD4017 y el 74HC595? El CD4017 activa una salida a la vez en secuencia con cada pulso; el 74HC595 permite encender cualquier combinación de 8 salidas enviando datos en serie desde un microcontrolador.
Antes de comprar: verifica el voltaje de alimentación de tu circuito (3V a 15V), que necesitas el encapsulado DIP-16 y si tus cargas requieren un driver adicional. Ten en cuenta que el logotipo del fabricante y el código de lote impresos en el chip pueden variar según el lote; el modelo CD4017, el encapsulado DIP-16 y su función son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
