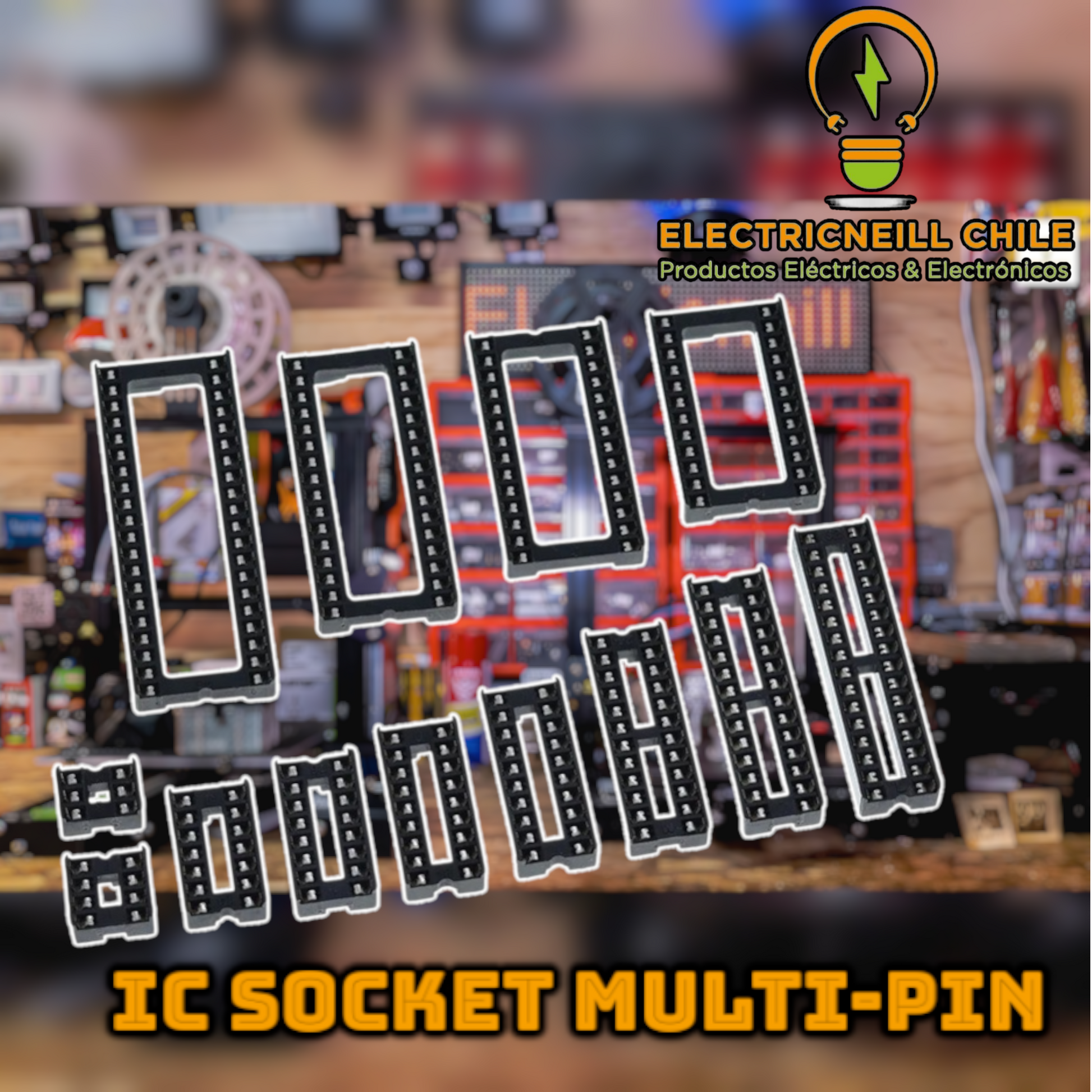

Instala tus circuitos integrados sin soldarlos directamente y reemplázalos en segundos. El zócalo IC DIP se suelda a la placa PCB y el integrado se inserta encima, protegiéndolo del calor de la soldadura y facilitando pruebas, reparaciones y cambios de chip. Disponible desde 6 hasta 28 pines.
¿Qué puedes hacer con él?
- Montar circuitos integrados DIP en tus PCB o placas perforadas sin exponerlos al calor del cautín.
-
Cambiar un integrado dañado sin desoldar la placa.
- Retirar un microcontrolador (por ejemplo, un ATmega328P) para programarlo y volver a instalarlo.
- Probar distintos integrados equivalentes en un mismo circuito.
- Reparar equipos electrónicos y proyectos de laboratorio.
Contenido de la compra
✔️ 1 zócalo IC DIP del tamaño seleccionado (venta por unidad).
Elige la versión que necesitas: 6, 8, 14, 16, 18, 20, 24 o 28 pines.
Características técnicas
- Tipo: zócalo para circuito integrado (IC socket).
- Encapsulado compatible: DIP (Dual In-Line Package).
- Montaje: through-hole (THT), para soldar.
- Paso entre pines: 2,54 mm (estándar DIP).
- Cuerpo de plástico resistente al calor y contactos metálicos.
- Color del cuerpo: puede variar según el lote.
- Versiones: 6, 8, 14, 16, 18, 20, 24 y 28 pines.
¿Cuántos pines necesito?
Cuenta los pines del integrado que vas a instalar y elige el zócalo con la misma cantidad. Algunos ejemplos comunes:
-

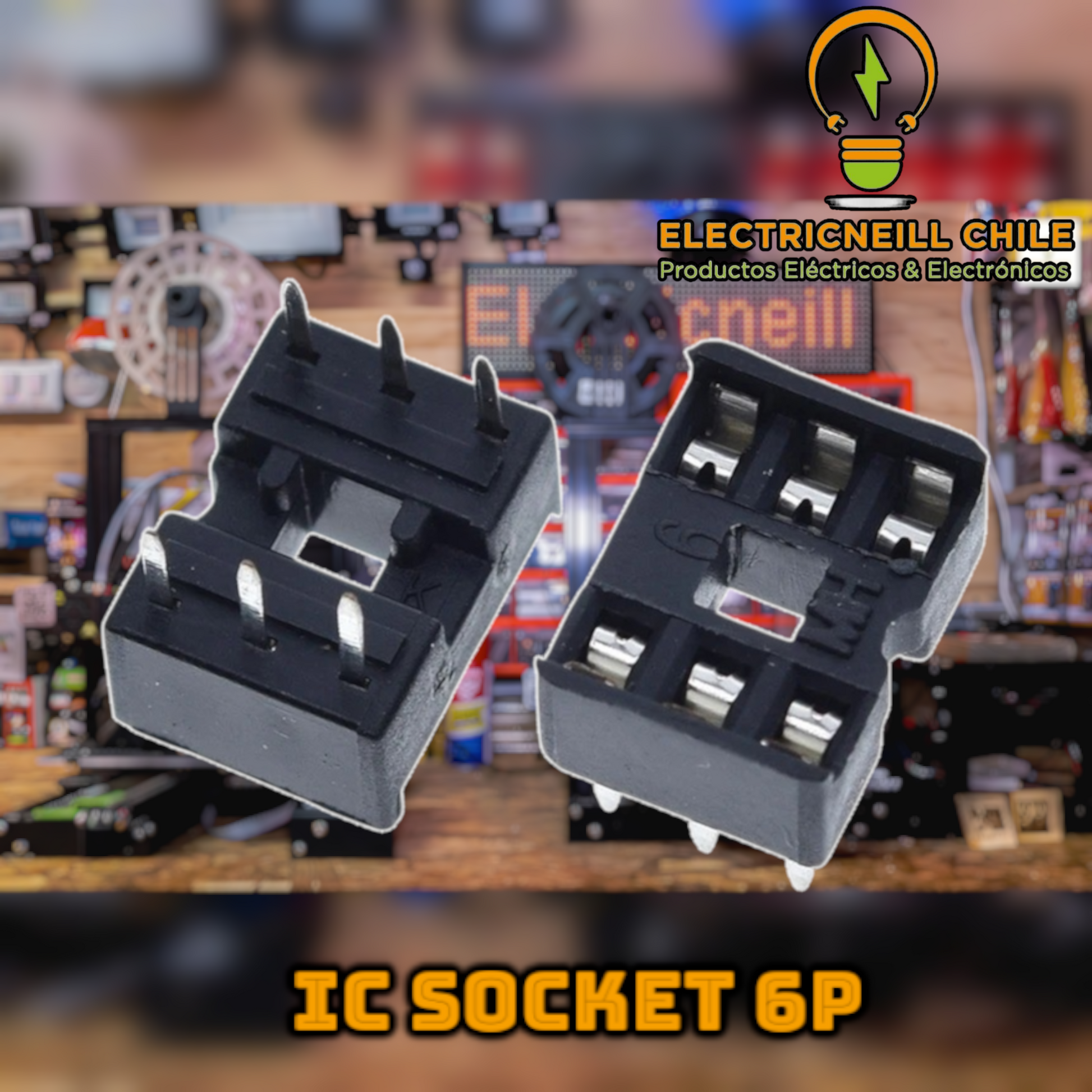

6 pines: optoacopladores como 4N25 o 4N35.
-

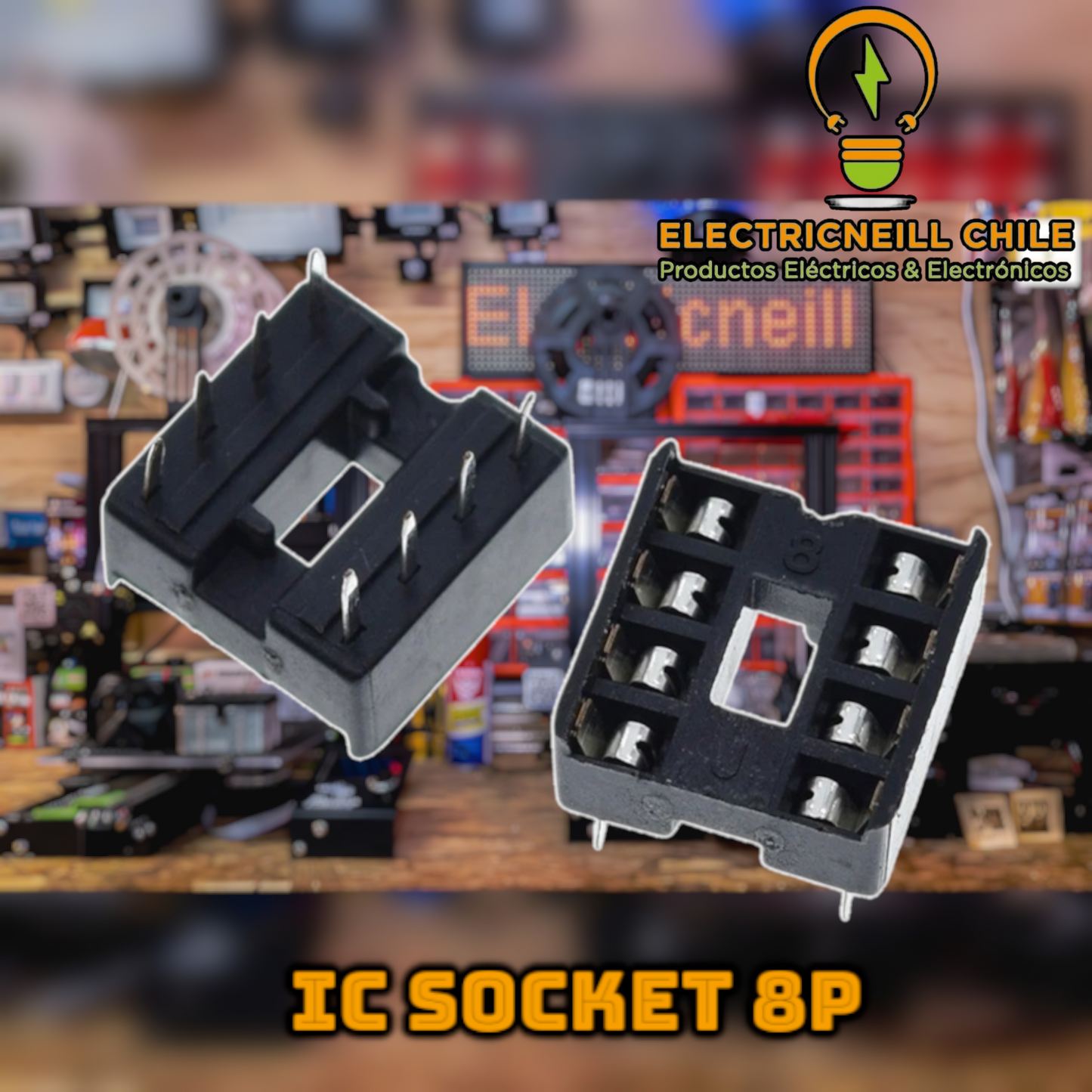

8 pines: NE555, LM358, TL081, ATtiny85 y memorias EEPROM pequeñas.
-

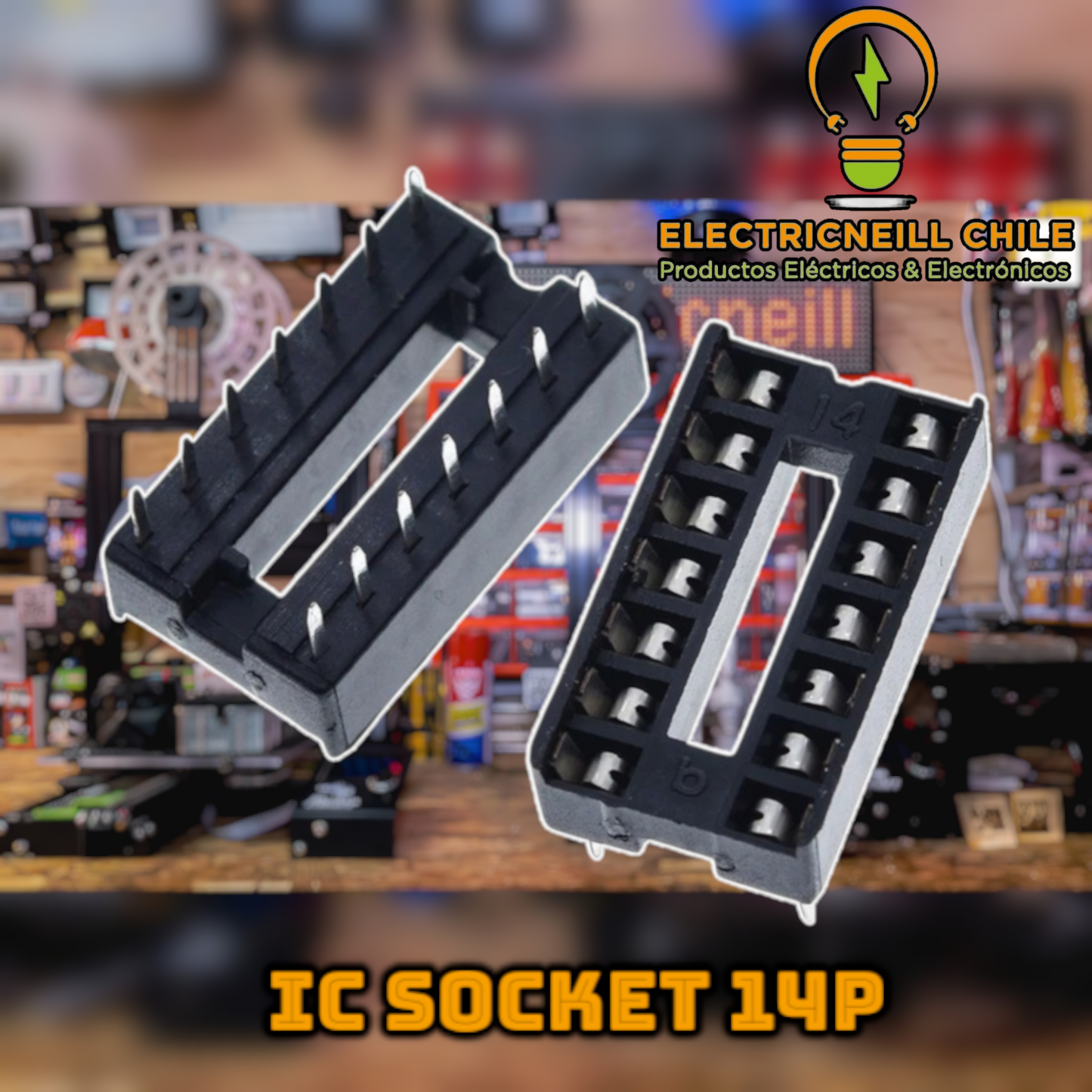

14 pines: compuertas lógicas 74HC y CD40xx (por ejemplo CD4011), LM324.
-

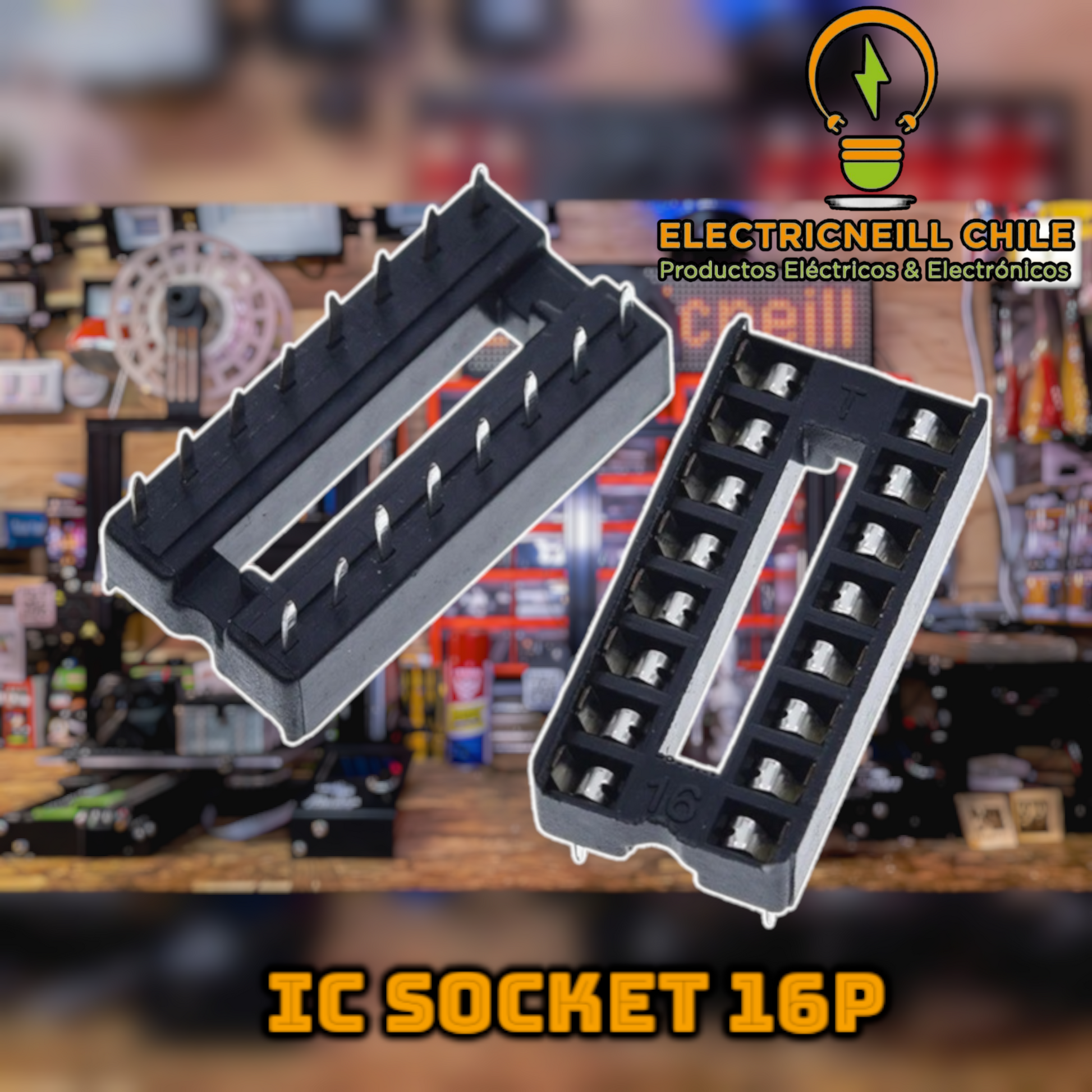

16 pines: CD4017, 74HC595, L293D, ULN2003.
-

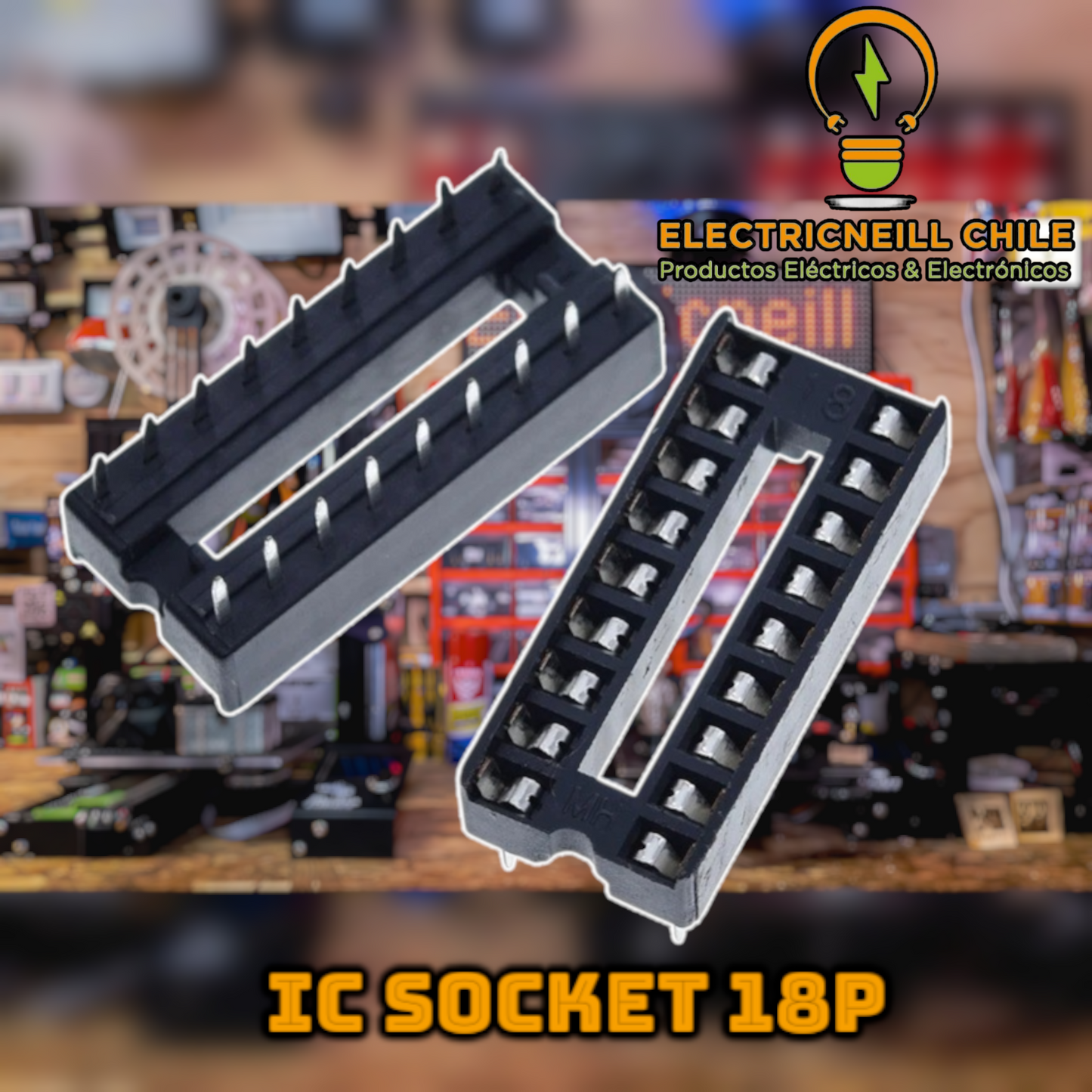

18 pines: ULN2803 y microcontroladores PIC de 18 pines.
-

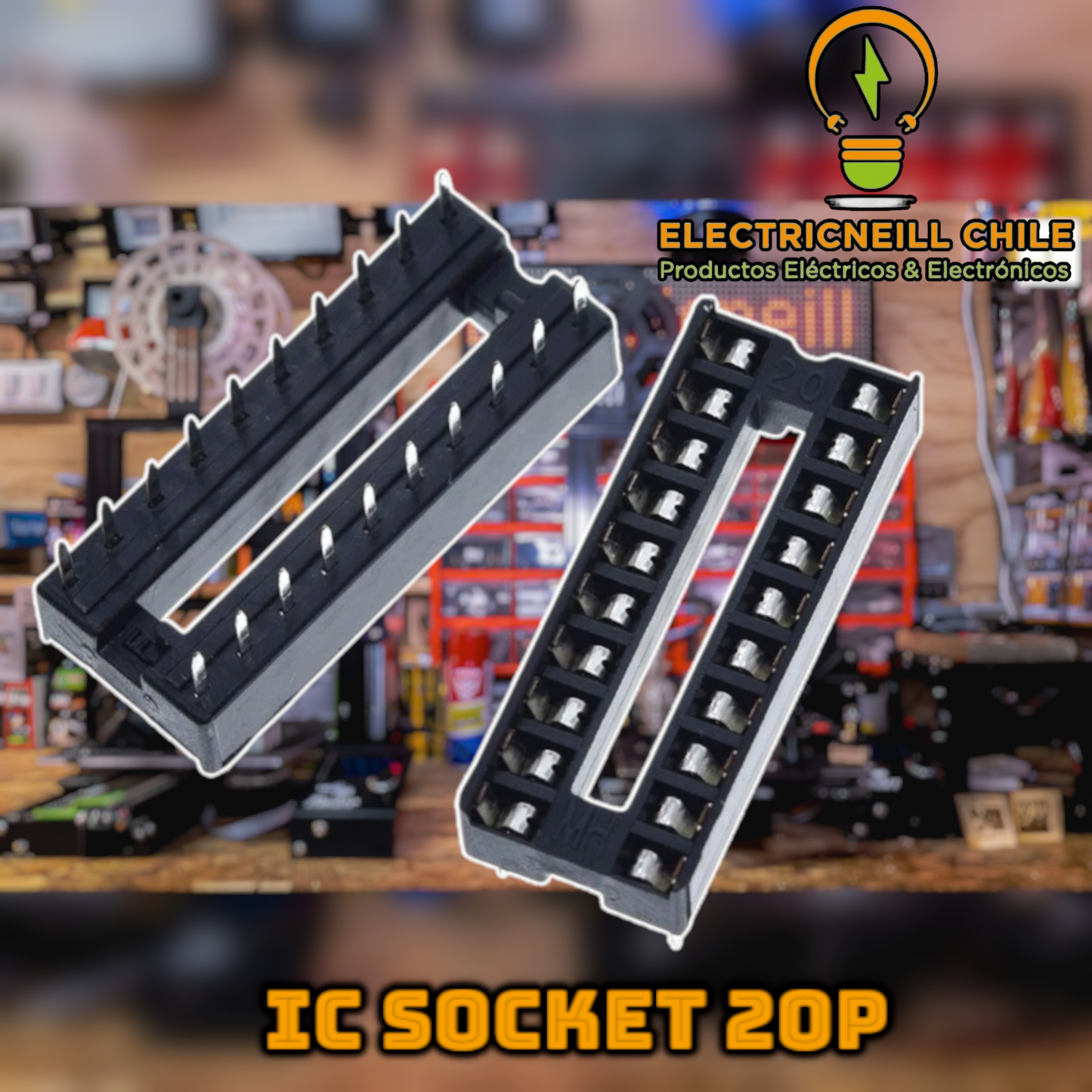

20 pines: 74HC245, 74HC573 y ATtiny2313.
-

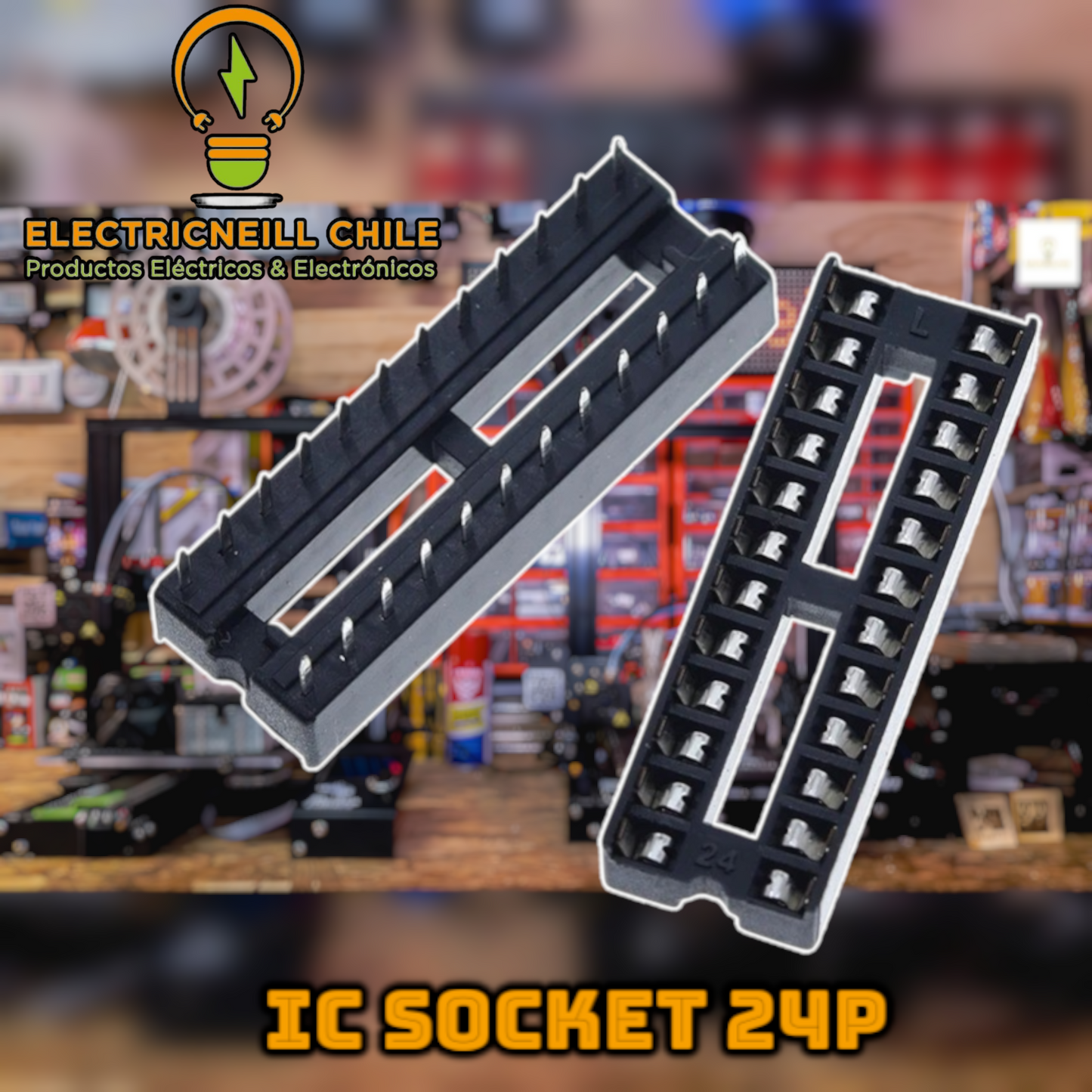

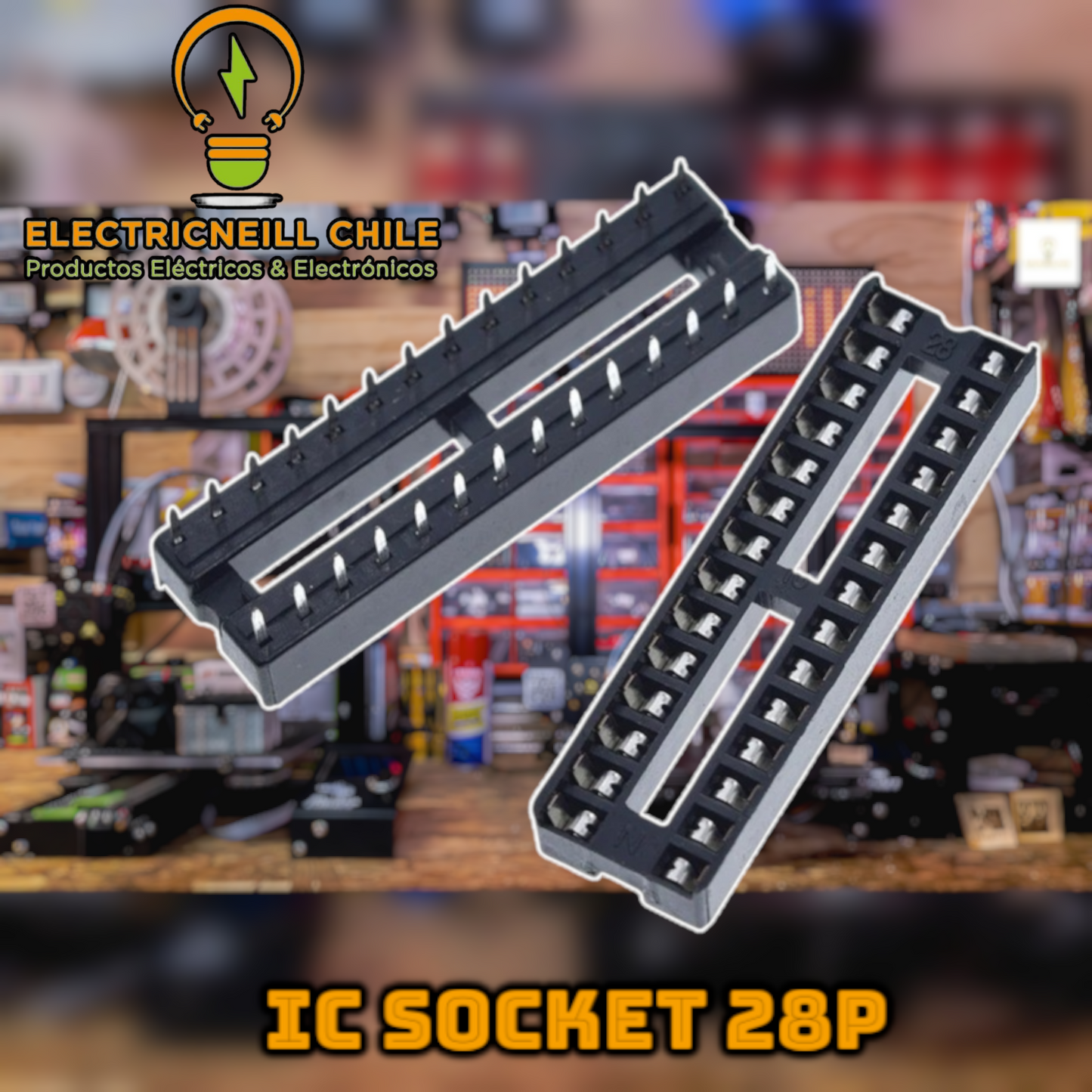

24 y 28 pines: microcontroladores como el ATmega328P (28 pines) y memorias. Estos tamaños existen en formato angosto y ancho: compara con tu integrado antes de comprar.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, técnicos en reparación y quienes fabrican sus propias placas PCB.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el zócalo correcto para tu integrado.
Preguntas frecuentes
¿Para qué sirve un zócalo de circuito integrado?
Permite soldar la base en la placa y dejar el integrado removible. Así el chip no recibe calor al soldar y puedes reemplazarlo o reprogramarlo sin desoldar.
¿Puedo usar un zócalo más grande para un integrado más pequeño?
Sí, siempre que el ancho entre filas sea el mismo: un integrado de 8 pines puede ir en un zócalo de 14 dejando pines libres, pero cuidando de ubicarlo en la posición que indica tu diseño. Lo más ordenado es usar la misma cantidad de pines.
¿Cómo sé hacia dónde va el integrado?
El zócalo tiene una muesca en uno de sus extremos que indica el lado del pin 1. Haz coincidir la muesca del zócalo con la muesca o punto del integrado.
¿Se usa en protoboard?
No es necesario: en protoboard el integrado se inserta directamente. El zócalo está pensado para placas PCB o perforadas donde se suelda.
Antes de comprar: verifica la cantidad de pines de tu integrado y, en 24 y 28 pines, si es de formato angosto o ancho (distancia entre filas). El color del plástico y la forma de los contactos pueden variar según el lote; la cantidad de pines y el paso de 2,54 mm son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
