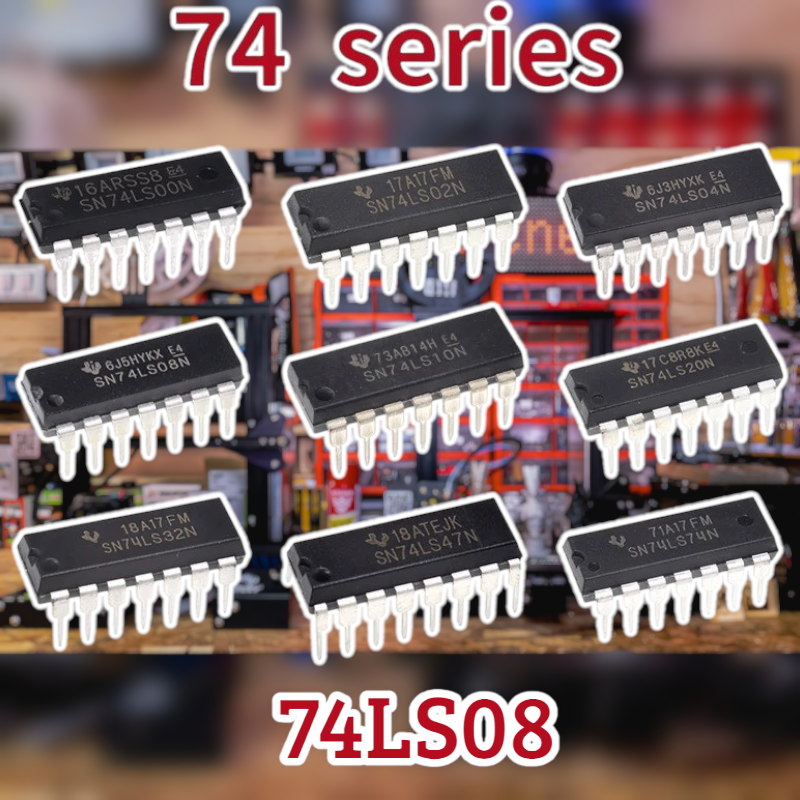

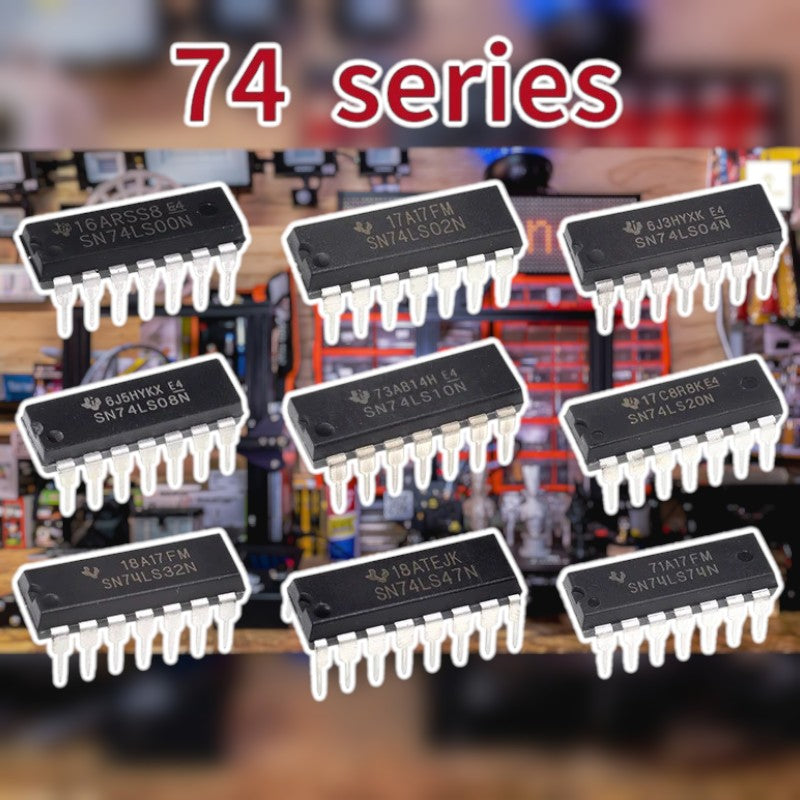

Circuito integrado lógico serie 74LS (TTL, DIP) – 13 modelos

Arma y prueba tus propios circuitos digitales con los circuitos integrados lógicos serie 74LS (TTL), los clásicos de los laboratorios de electrónica. Elige el modelo exacto que necesitas: compuertas NAND, NOR, AND, OR, XOR, inversores, flip-flops y decodificadores, todos en encapsulado DIP listo para protoboard.

¿Qué puedes hacer con ellos?

• Comprobar tablas de verdad de compuertas lógicas en protoboard.
• Armar circuitos combinacionales: sumadores, comparadores y multiplexores básicos.
• Construir circuitos secuenciales con flip-flops D y JK: contadores, divisores de frecuencia y registros.
• Controlar un display de 7 segmentos con el decodificador BCD 74LS47.
• Seleccionar líneas o direcciones con el decodificador 74LS138 (3 a 8).
• Limpiar señales ruidosas o de pulsadores con el Schmitt Trigger 74LS14.
• Desarrollar prácticas y proyectos de electrónica digital en liceos técnicos, institutos y universidades.

Contenido de la compra

✔️ Circuito integrado serie 74LS del modelo seleccionado.
✔️ Cantidad según la opción elegida: 1, 3, 5 o 10 unidades del mismo modelo.

Características técnicas

• Familia lógica: TTL Low Power Schottky (74LS).
• Alimentación: 5 V (rango típico de la familia 74LS: 4,75 V a 5,25 V).
• Encapsulado: DIP, montaje through hole (THT), apto para protoboard, zócalo y PCB.
• DIP-14: 74LS00, 74LS02, 74LS04, 74LS08, 74LS10, 74LS14, 74LS20, 74LS32, 74LS74 y 74LS86.
• DIP-16: 74LS47, 74LS76 y 74LS138.
• Marca del fabricante y serigrafía: pueden variar según el lote.
• Compatible con lógica TTL estándar y con microcontroladores de 5 V.

¿Qué modelo elijo?

• 74LS00: 4 compuertas NAND de 2 entradas. La compuerta "universal": con ella puedes armar cualquier otra función lógica.
• 74LS02: 4 compuertas NOR de 2 entradas.
• 74LS04: 6 inversores (NOT).
• 74LS08: 4 compuertas AND de 2 entradas.
• 74LS10: 3 compuertas NAND de 3 entradas.
• 74LS14: 6 inversores Schmitt Trigger, ideales para pulsadores y señales lentas o con ruido.
• 74LS20: 2 compuertas NAND de 4 entradas.
• 74LS32: 4 compuertas OR de 2 entradas.
• 74LS86: 4 compuertas XOR de 2 entradas, útiles para sumadores y comparadores.
• 74LS74: 2 flip-flops tipo D, para registros y divisores de frecuencia.
• 74LS76: 2 flip-flops JK, para contadores.
• 74LS47: decodificador BCD a 7 segmentos para display de ánodo común.
• 74LS138: decodificador / demultiplexor de 3 a 8 líneas.

Si estás partiendo con electrónica digital, un buen set inicial es 74LS00, 74LS04, 74LS08 y 74LS32. Para la cantidad: elige 1 unidad para reponer un integrado, y 3, 5 o 10 si armas varios montajes o trabajas en grupo.

Ideal para

• Estudiantes de electricidad y electrónica.
• Liceos técnico-profesionales, institutos y universidades.
• Profesores que preparan laboratorios de electrónica digital.
• Makers y aficionados que quieren entender la lógica detrás de los microcontroladores.
• Técnicos que reparan equipos con lógica TTL.

¿Por qué comprar en Electricneill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir el integrado correcto para tu práctica o proyecto.

Preguntas frecuentes

¿Qué diferencia hay entre 74LS y 74HC?
Los 74LS son TTL bipolares y se alimentan solo con 5 V. Los 74HC son CMOS, consumen menos y aceptan un rango de alimentación más amplio. Ambos tienen la misma numeración y distribución de pines en la mayoría de los modelos, pero sus niveles de entrada y salida no son idénticos.

¿Se pueden usar con Arduino?
Sí. Arduino UNO, Nano y Mega trabajan con lógica de 5 V, por lo que pueden conectarse directamente a las entradas y salidas de un 74LS, con la misma tierra (GND) común.

¿Y con ESP32 o placas de 3,3 V?
El ESP32 puede enviar señales a un 74LS, porque 3,3 V se reconoce como nivel alto. Al revés, la salida de un 74LS alimentado a 5 V puede superar los 3,3 V, así que para leerla con un ESP32 conviene usar un divisor de tensión o un conversor de nivel.

¿Cómo se conecta un 74LS00 en protoboard?
Ubica el integrado sobre el canal central de la protoboard. Conecta el pin 14 a +5 V y el pin 7 a GND (en los modelos de 14 pines), agrega un condensador de 100 nF entre ambos pines y luego conecta las entradas y salidas según el diagrama de pines del modelo.

¿Puedo dejar entradas sin conectar?
No es recomendable. En TTL una entrada al aire suele comportarse como nivel alto, pero de forma inestable. Conecta las entradas que no uses a +5 V (idealmente con una resistencia) o a GND según la función.

¿Por qué mi integrado dice SN74LS00 o HD74LS00 y no solo 74LS00?
Las letras iniciales son el prefijo de cada fabricante. Un SN74LS00, DM74LS00 o HD74LS00 es el mismo 74LS00, con igual función y distribución de pines.

Antes de comprar: verifica el modelo exacto que pide tu guía o esquema (por ejemplo, 74LS00 y 74LS02 tienen distinta distribución de pines), confirma que tu circuito trabaja con 5 V y elige la cantidad de unidades que necesitas. Según el lote, la marca del fabricante, el prefijo impreso (SN, DM, HD u otro) y el código de fecha pueden variar; el modelo, la función y la distribución de pines son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
