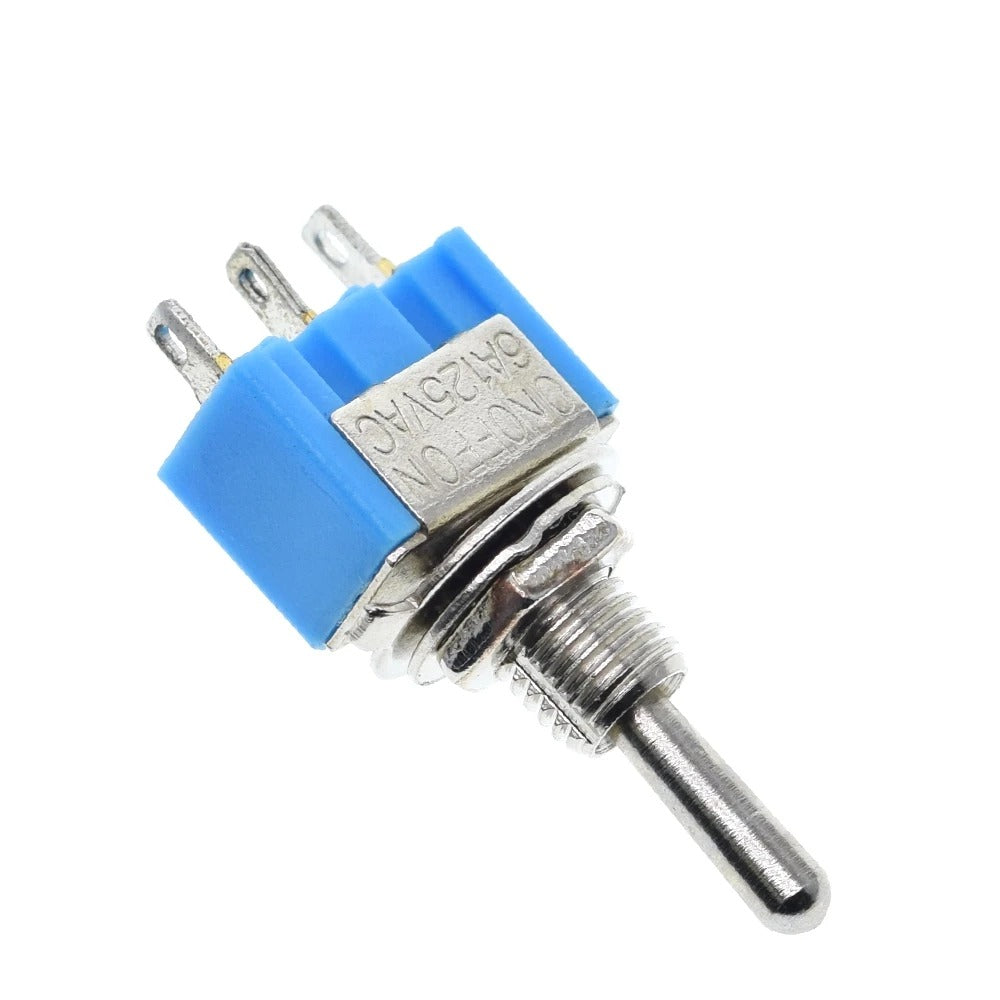

Controla motores, luces o modos de funcionamiento con este interruptor de palanca de 3 pines, disponible en modelo MTS-102 (ON-ON, 2 posiciones) y MTS-103 (ON-OFF-ON, 3 posiciones). Su palanca metálica se mantiene firme en la posición elegida y se monta fácilmente en paneles, cajas y tableros.
¿Qué puedes hacer con él?
- Elegir entre dos circuitos, por ejemplo dos luces, dos velocidades o dos cargas.
- Seleccionar modos de funcionamiento en proyectos con Arduino o ESP32.
- Cambiar entre dos fuentes de alimentación.
- Armar paneles de control para vehículos, maquetas o equipos de laboratorio.
- Reemplazar interruptores de palanca en equipos eléctricos y de audio.
Contenido de la compra
✔️ 1 interruptor de palanca de 3 pines (MTS-102 o MTS-103, según la variante elegida).
✔️ Venta por unidad.

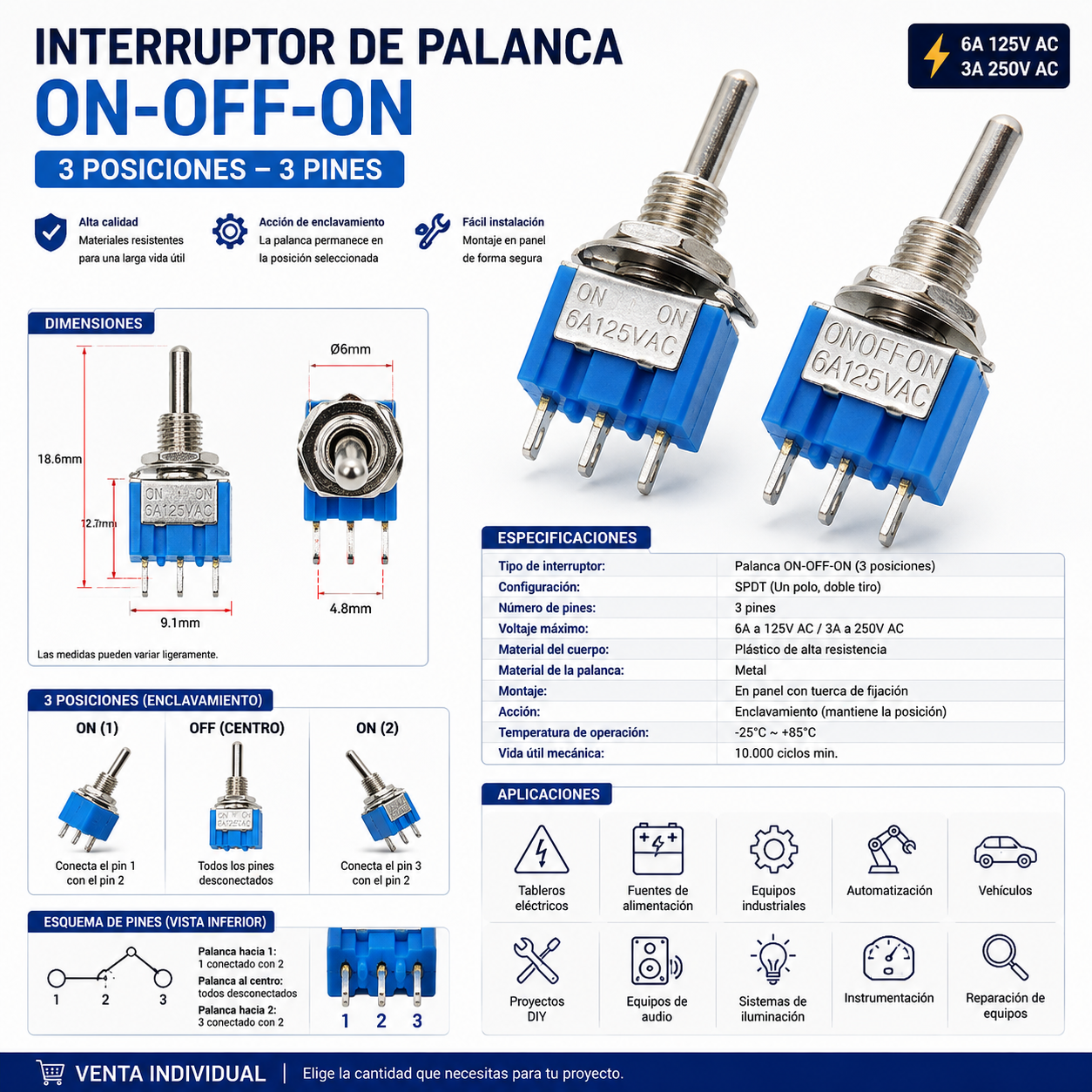

Características técnicas
- Tipo: interruptor de palanca (toggle) para montaje en panel.
- Configuración: SPDT (un polo, dos tiros).
- Terminales: 3 pines.
- MTS-102: 2 posiciones, ON-ON.
- MTS-103: 3 posiciones, ON-OFF-ON.
- Funcionamiento con enclavamiento: la palanca se mantiene en la posición seleccionada.
- Capacidad: 6 A a 125 V AC / 3 A a 250 V AC.
- Palanca y rosca de montaje metálicas.
¿Qué modelo elijo?
-
MTS-102 (ON-ON): el pin central siempre queda conectado a uno de los extremos. Úsalo para elegir entre dos opciones sin posición de apagado, por ejemplo modo A o modo B.
-
MTS-103 (ON-OFF-ON): agrega una posición central de apagado. Ideal para elegir entre dos circuitos con la opción de cortar ambos, por ejemplo luz 1 / apagado / luz 2.
Ideal para
- Estudiantes de electricidad y electrónica.
- Liceos técnico-profesionales.
- Makers, modelismo y robótica.
- Técnicos de mantenimiento y tableros eléctricos.
¿Por qué comprar en Electricneill?
- Despachamos desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el componente correcto para tu proyecto.
Preguntas frecuentes
¿Qué diferencia hay entre MTS-102 y MTS-103?
Ambos son SPDT de 3 pines. El MTS-102 tiene 2 posiciones (ON-ON) y el MTS-103 tiene 3 posiciones (ON-OFF-ON), con un punto central de apagado.
¿Cómo se conecta un interruptor de palanca de 3 pines?
El pin central es el común: conéctalo a la entrada (por ejemplo, la alimentación). Cada pin lateral se conecta a una de las dos salidas; al mover la palanca, el común se une con uno u otro.
¿Sirve para invertir el giro de un motor?
Para invertir un motor DC se necesitan dos polos (DPDT, 6 pines). Con este SPDT puedes encender o apagar el motor, o elegir entre dos circuitos, pero no invertir la polaridad por sí solo.
¿Lo puedo usar como entrada de Arduino o ESP32?
Sí. Conecta el común a un pin digital y los extremos a GND o a 3,3 V / 5 V (o usa la resistencia pull-up interna) para leer la posición de la palanca.
Antes de comprar: verifica si necesitas posición de apagado central (MTS-103) o solo cambiar entre dos opciones (MTS-102), que la corriente de tu carga no supere 6 A a 125 V AC o 3 A a 250 V AC, y que tu panel admita el diámetro de montaje del interruptor. El color del cuerpo plástico y el acabado de la palanca pueden variar según el lote; el modelo, las posiciones y la capacidad son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
