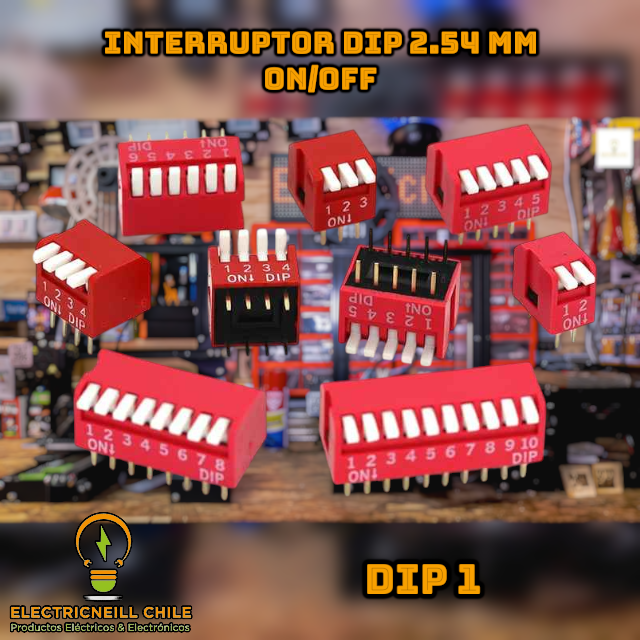

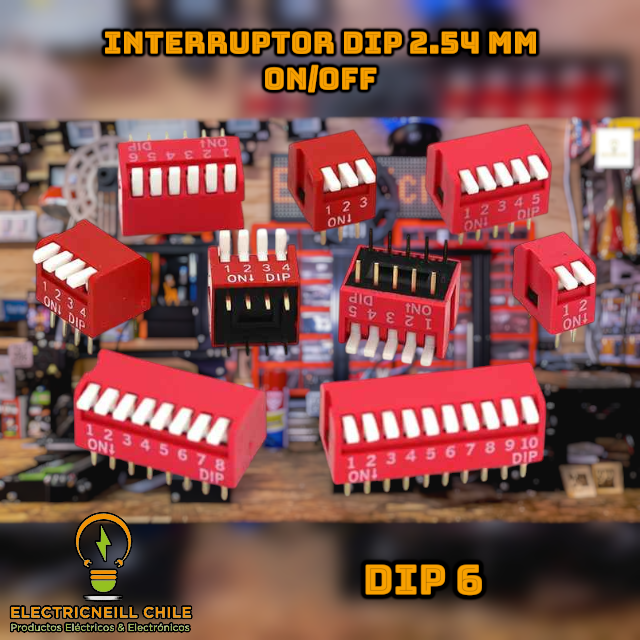

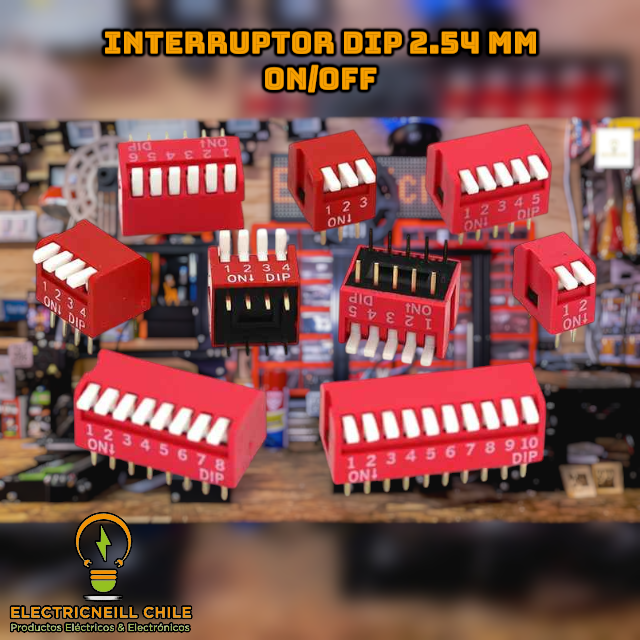

Configura tus circuitos con un simple movimiento, sin cables ni reprogramar. El interruptor DIP switch de 2,54 mm es un selector manual ON/OFF que permite establecer direcciones, activar funciones o elegir modos de trabajo en circuitos digitales y microcontroladores. Su paso de 2,54 mm calza en protoboards, placas perforadas y PCB estándar. Disponible de 1 a 8 posiciones.
¿Qué puedes hacer con él?
- Seleccionar direcciones de módulos o dispositivos en un bus (por ejemplo, I2C o comunicación por radio).
- Elegir modos de funcionamiento en tus proyectos con Arduino o ESP32 sin modificar el código.
- Ingresar números binarios en prácticas de electrónica digital (compuertas lógicas, contadores, displays).
- Activar o desactivar partes de un circuito durante pruebas y prototipos.
- Reemplazar DIP switches dañados en alarmas, controles y equipos.
Contenido de la compra
✔️ 1 interruptor DIP switch ON/OFF de paso 2,54 mm con la cantidad de posiciones seleccionada (1 a 8).
Características técnicas
- Tipo: interruptor DIP (DIP switch) deslizante, ON/OFF.
- Paso entre pines: 2,54 mm.
- Versiones: 1, 2, 3, 4, 5, 6, 7 u 8 posiciones (interruptores independientes).
- Montaje: de inserción (through-hole), para PCB, placa perforada o protoboard.
- Uso: señales lógicas y de baja corriente; no está diseñado para conmutar cargas de potencia.
- Color del cuerpo: puede variar según el lote.
¿Cuántas posiciones necesito?
-
1 a 2 posiciones: activar una o dos funciones simples (por ejemplo, modo prueba y modo normal).
-
3 a 4 posiciones: elegir entre hasta 8 o 16 combinaciones, ideal para seleccionar modos o direcciones pequeñas.
-
5 a 8 posiciones: direcciones o códigos más largos; con 8 posiciones obtienes 256 combinaciones (un byte completo).
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y técnicos en reparación de equipos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para elegir el componente correcto para tu proyecto.
Preguntas frecuentes
¿Cómo se conecta un DIP switch a Arduino o ESP32?
Conecta un lado de cada interruptor a GND y el otro a una entrada digital configurada como INPUT_PULLUP. Cuando el interruptor está en ON la entrada lee LOW, y en OFF lee HIGH. Con el ESP32 se conecta igual, trabajando a 3,3 V.
¿Se puede usar en protoboard?
Sí. Al tener paso de 2,54 mm, se coloca atravesando el canal central de la protoboard, con una fila de pines a cada lado.
¿Cuántas combinaciones permite un DIP switch?
Cada posición duplica las combinaciones: 2 posiciones dan 4, 4 posiciones dan 16 y 8 posiciones dan 256.
¿Puedo encender un motor o una ampolleta con él?
No. El DIP switch está pensado para señales de baja corriente. Para cargas mayores úsalo como señal de control de un transistor o relé.
Antes de comprar: verifica la cantidad de posiciones que necesitas, el paso entre pines (2,54 mm) y el espacio disponible en tu placa. El color del cuerpo puede variar según el lote (por ejemplo, rojo o azul); el paso de 2,54 mm y la cantidad de posiciones son siempre los que eliges. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
