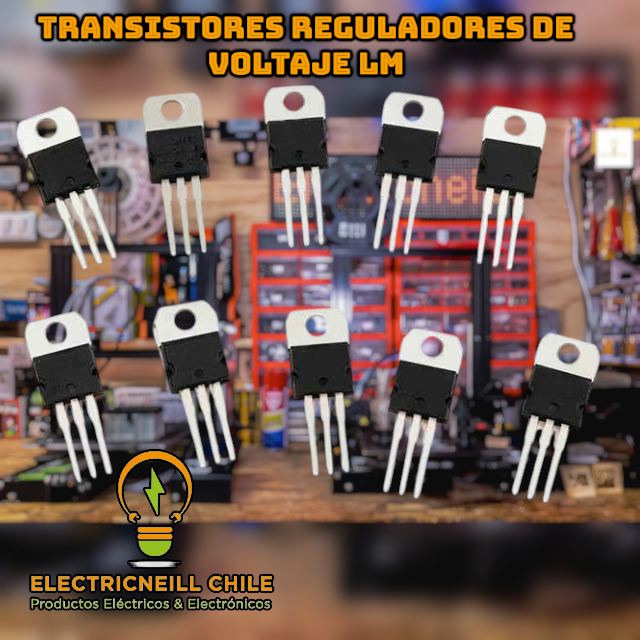

Regulador de voltaje L78xx, L79xx y LM317 TO-220

Obtén un voltaje estable y limpio para tus circuitos sin complicaciones. El regulador de voltaje L78xx / L79xx / LM317 en encapsulado TO-220 es la forma más simple y confiable de armar una fuente de poder lineal: conectas la entrada, la tierra y obtienes a la salida un voltaje regulado para alimentar microcontroladores, sensores y módulos. Elige el modelo según el voltaje que necesitas: fijo positivo (L78xx), fijo negativo (L79xx) o ajustable (LM317).

¿Qué puedes hacer con él?

• Armar una fuente de poder lineal de 9 V, 12 V o 15 V a partir de un transformador o adaptador de mayor voltaje.
• Construir una fuente simétrica (por ejemplo +9 V / −9 V) combinando un L78xx con un L79xx para amplificadores operacionales y circuitos de audio.
• Hacer una fuente variable con el LM317 y un potenciómetro para tu banco de pruebas.
• Alimentar placas Arduino, módulos y sensores desde baterías o adaptadores de voltaje más alto.
• Realizar prácticas de laboratorio de electrónica sobre regulación de tensión.

Contenido de la compra

✔️ 1 regulador de voltaje en encapsulado TO-220 del modelo seleccionado.
✔️ Modelos disponibles: L7809, L7812, L7815, L7905, L7909 y LM317.

Características técnicas

• Tipo: regulador de voltaje lineal de 3 terminales.
• Encapsulado: TO-220, montaje de inserción (through-hole), con aleta para disipador.

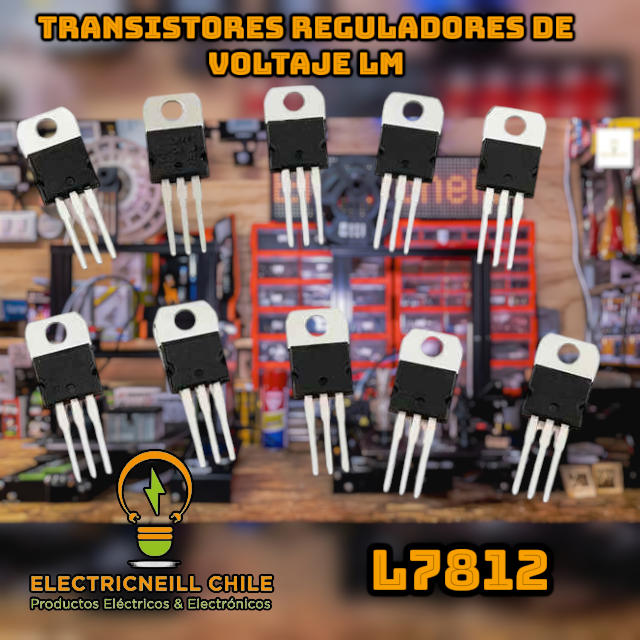

• L7809 / L7812 / L7815: salida fija positiva de +9 V, +12 V o +15 V.
• L7905 / L7909: salida fija negativa de −5 V o −9 V.

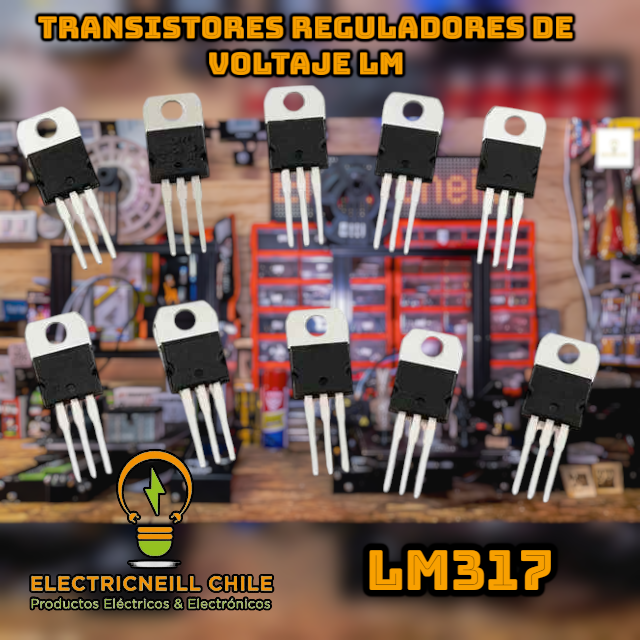

• LM317: salida positiva ajustable (aprox. 1,25 V a 37 V) mediante dos resistencias o un potenciómetro.
• Corriente máxima: 1 A en la serie L78/L79 y 1,5 A en el LM317, con disipación adecuada.
• Protección interna contra sobrecorriente y sobrecalentamiento.
• Marca del fabricante y serigrafía: pueden variar según el lote.

¿Qué modelo elijo?

• L7809: necesitas +9 V fijos (por ejemplo, alimentar un Arduino por su conector Jack o circuitos de 9 V).
• L7812: necesitas +12 V fijos para relés, ventiladores, tiras LED o circuitos de 12 V.
• L7815: necesitas +15 V fijos, típico en circuitos con amplificadores operacionales.
• L7905 / L7909: necesitas un voltaje negativo (−5 V o −9 V), por ejemplo para la rama negativa de una fuente simétrica.
• LM317: quieres elegir tú el voltaje de salida o armar una fuente variable.

Ideal para

Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, técnicos en reparación y aficionados que arman sus propias fuentes de poder.

¿Por qué comprar en Electricneill?

• Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir el regulador correcto para tu proyecto.

Preguntas frecuentes

¿Cómo se conecta un regulador L7812?
Mirando el regulador de frente (con el texto hacia ti), los pines de la serie L78xx son: 1 entrada, 2 tierra (GND) y 3 salida. Se recomienda agregar un condensador de 0,33 µF en la entrada y uno de 0,1 µF en la salida, cerca de los pines. Ojo: la serie L79xx (negativa) y el LM317 tienen otro orden de pines, revisa su hoja de datos antes de soldar.

¿Cuánto voltaje de entrada necesita?
Como regla general, la entrada debe ser al menos 2 a 3 V mayor que el voltaje de salida. Por ejemplo, para obtener 12 V con un L7812 conviene alimentarlo con 15 V o más, sin superar el máximo indicado en su hoja de datos.

¿Cuál es la diferencia entre el L7812 y el LM317?
Los L78xx entregan un voltaje fijo (los dos últimos dígitos indican los volts) y no necesitan componentes de ajuste. El LM317 es ajustable: con dos resistencias defines el voltaje de salida según la fórmula Vout = 1,25 × (1 + R2/R1).

¿Necesita disipador de calor?
Sí, cuando la diferencia entre entrada y salida es grande o la corriente es alta. El calor generado es aproximadamente (Vin − Vout) × corriente. Si el regulador se calienta demasiado al tacto, agrega un disipador en la aleta TO-220.

¿Sirve para alimentar un Arduino o un ESP32?
Sí. Un L7809 puede alimentar un Arduino por su entrada Vin o Jack. Para un ESP32 (3,3 V) se usa normalmente el LM317 ajustado a 3,3 V o un regulador específico de 3,3 V.

Antes de comprar: verifica el voltaje de salida que necesitas, si es positivo o negativo, la corriente de tu circuito y que tu fuente de entrada tenga al menos 2 a 3 V más que la salida. Ten en cuenta que la marca del fabricante y la serigrafía impresa en el encapsulado pueden variar según el lote; el modelo y el voltaje de salida son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
