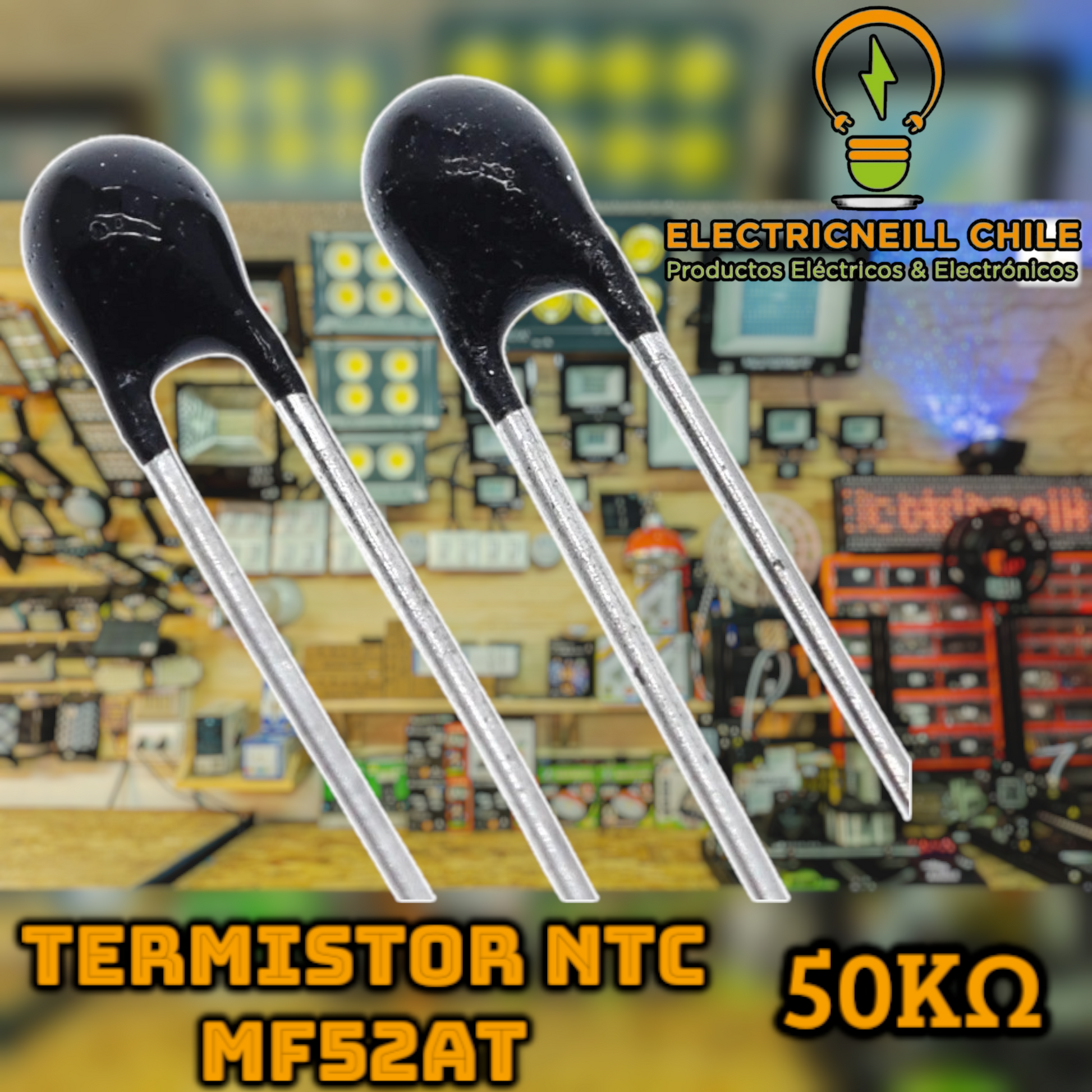

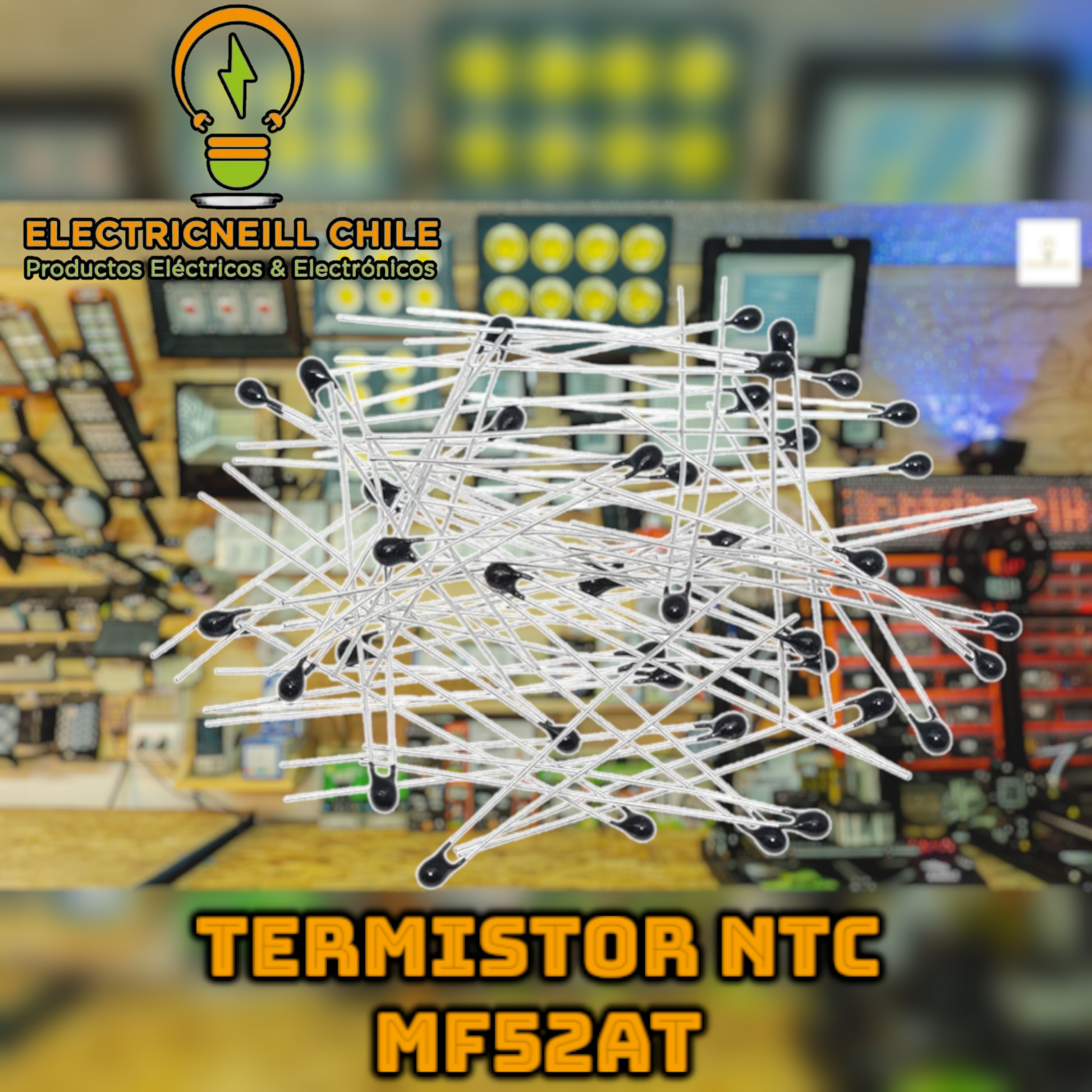

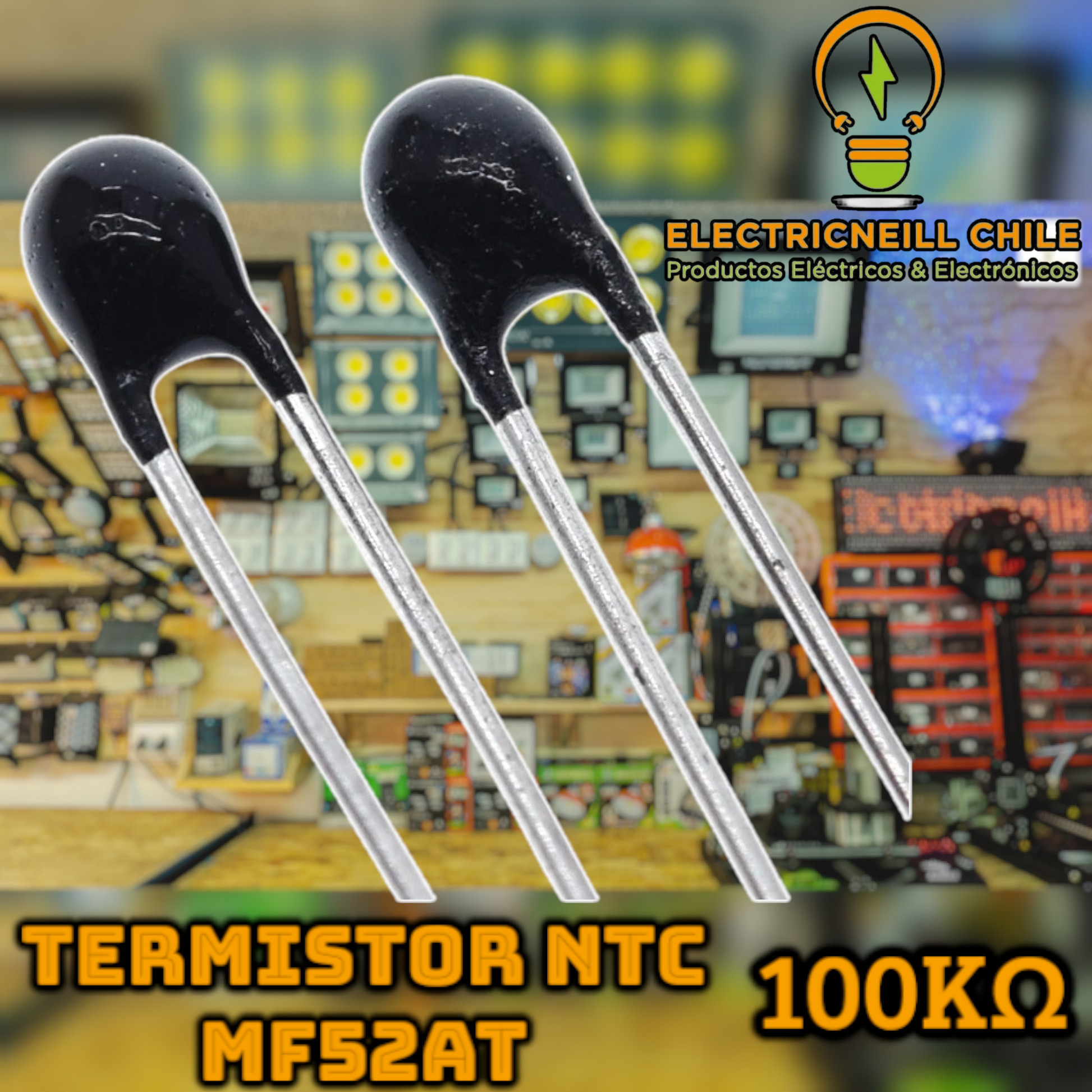

Mide y controla temperatura con un componente pequeño, rápido y fácil de usar. El termistor NTC MF52AT B3950 es un sensor de temperatura cuya resistencia baja a medida que sube la temperatura. Es el sensor típico de termostatos, cargadores, camas calientes de impresoras 3D y proyectos con Arduino o ESP32. Disponible en valores de 1 kΩ a 100 kΩ (medidos a 25 °C).
¿Qué puedes hacer con él?
- Medir temperatura ambiente o de superficies en proyectos con Arduino, ESP32 o Raspberry Pi (con ADC externo).
- Reemplazar la sonda de controladores de temperatura como W1209 o STC-1000.
- Reponer el sensor de la cama caliente de una impresora 3D (valor 100 kΩ B3950).
- Agregar protección térmica a fuentes de poder, cargadores y packs de baterías.
- Armar estaciones meteorológicas, incubadoras o sistemas de ventilación automática.
- Hacer prácticas de laboratorio sobre sensores resistivos y divisores de voltaje.
Contenido de la compra
✔️ 1 termistor NTC MF52AT B3950 del valor de resistencia que selecciones.
✔️ Encapsulado pequeño con terminales flexibles, listo para soldar o montar en protoboard.
Características técnicas
- Modelo: NTC MF52AT.
- Tipo: termistor NTC (coeficiente negativo de temperatura).
- Valores disponibles (a 25 °C): 1 kΩ, 2 kΩ, 3 kΩ, 4,7 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 47 kΩ, 50 kΩ y 100 kΩ.
- Tolerancia: ±5 %.
- Constante B: 3950 K.
- Rango de temperatura típico: −40 °C a +125 °C.
- Encapsulado pequeño de respuesta rápida; el color del recubrimiento y el largo de los terminales pueden variar según el lote.
¿Qué valor elijo?
-
10 kΩ: el más usado. Es el que traen la mayoría de los tutoriales de Arduino y ESP32 y los termostatos W1209.
-
100 kΩ: el estándar de las camas calientes de impresoras 3D (termistor 100 kΩ B3950 en Marlin y Klipper).
-
1 kΩ a 5 kΩ: para circuitos de baja impedancia o para reemplazar un sensor original de ese valor.
-
20 kΩ a 50 kΩ: para reemplazos en electrodomésticos, cargadores y equipos que usan esos valores.
- Si vas a reemplazar un sensor existente, elige el mismo valor a 25 °C y la misma constante B que el original.
Ideal para
Estudiantes de electricidad y electrónica, liceos técnico-profesionales, makers, aficionados a la robótica y la impresión 3D, y técnicos en reparación de electrodomésticos y equipos electrónicos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos probados y seleccionados por profesores de electrónica.
- Te asesoramos para elegir el valor correcto para tu proyecto.
Preguntas frecuentes
¿Cómo se conecta un termistor NTC a Arduino o ESP32?
Se arma un divisor de voltaje: el termistor en serie con una resistencia fija del mismo valor (por ejemplo, NTC de 10 kΩ con resistencia de 10 kΩ). El punto medio va a una entrada analógica y la temperatura se calcula con la ecuación Beta usando B = 3950. En ESP32 alimenta el divisor con 3,3 V.
¿Qué diferencia hay entre un termistor NTC y un sensor DS18B20 o LM35?
El NTC es un sensor resistivo analógico, muy económico, pequeño y rápido, pero necesita cálculo y calibración. El DS18B20 es digital y el LM35 entrega un voltaje proporcional a la temperatura; son más simples de leer, pero más grandes.
¿Sirve para impresora 3D?
El valor de 100 kΩ B3950 sirve para la cama caliente. Para el hotend no se recomienda: este encapsulado está pensado para hasta 125 °C y el hotend trabaja sobre 200 °C, por lo que requiere un termistor de vidrio o de cartucho de alta temperatura.
¿Qué significa B3950?
Es la constante Beta del termistor e indica cuánto cambia su resistencia con la temperatura. Se usa en la fórmula para convertir la resistencia medida en grados Celsius.
¿Tiene polaridad?
No. El termistor no tiene polaridad: puedes conectar sus terminales en cualquier sentido.
Antes de comprar: verifica el valor de resistencia a 25 °C y la constante B que exige tu equipo o firmware, y que el rango de temperatura (hasta 125 °C) sea suficiente para tu aplicación. Ten en cuenta que el color del recubrimiento y el largo de los terminales pueden variar según el lote; el valor a 25 °C, la constante B y la tolerancia son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
