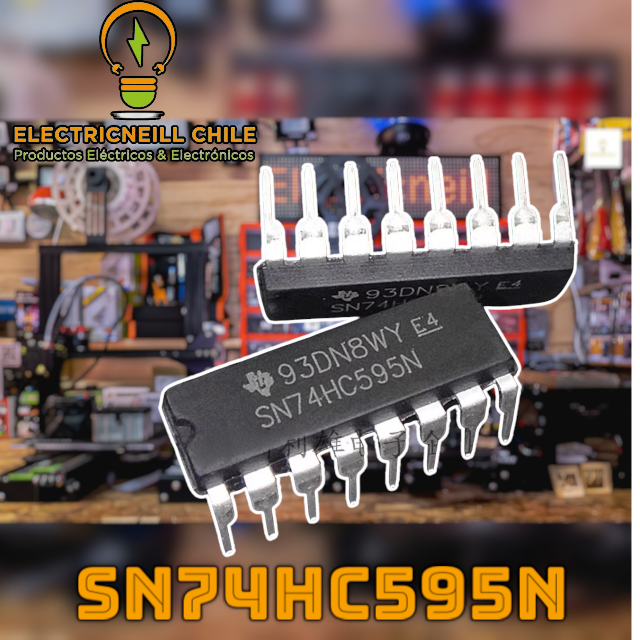

Multiplica las salidas de tu microcontrolador con el SN74HC595N, registro de desplazamiento de 8 bits en DIP-16: con solo 3 pines de tu Arduino o ESP32 controlas 8 salidas, y puedes encadenar varios integrados para obtener 16, 24 o más.
¿Qué puedes hacer con él?
- Ampliar las salidas digitales de Arduino, ESP32 o Raspberry Pi Pico.
- Controlar displays de 7 segmentos.
- Armar matrices y barras de LED.
- Crear paneles indicadores y señalización.
- Manejar relés o motores junto a un driver como el ULN2803A.
- Practicar comunicación serie y lógica digital en clases.
Contenido de la compra
- ✔️ 1 circuito integrado SN74HC595N en encapsulado DIP-16.
Características técnicas
- Modelo: SN74HC595N.
- Tipo: registro de desplazamiento de 8 bits con registro de almacenamiento (entrada serie, salida paralela).
- Tecnología: CMOS de alta velocidad (familia HC).
- Voltaje de operación: 2V a 6V DC.
- 8 salidas paralelas y salida serie para conexión en cascada.
- Frecuencia de operación: hasta 25 MHz.
- Encapsulado: DIP-16, montaje through hole (THT), compatible con protoboard.
- Pines de control: 14 (datos, DS), 11 (reloj de desplazamiento, SHCP), 12 (latch, STCP), 13 (habilitación de salidas, OE), 10 (reset, MR) y 9 (salida para cascada, Q7').
- Impresión y logotipo del fabricante sobre el chip: pueden variar según el lote.
Ideal para
- Estudiantes de electricidad y electrónica.
- Liceos técnico-profesionales.
- Makers y proyectos con Arduino y ESP32.
- Robótica y desarrollo de prototipos.
¿Por qué comprar en Electricneill?
- Despacho desde San Felipe, Valle de Aconcagua, a todo Chile.
- Productos seleccionados por profesores de electrónica.
- Te asesoramos para armar tu circuito.
Preguntas frecuentes
¿Cómo se conecta el 74HC595 a Arduino?
Se usan 3 pines digitales: datos (pin 14), reloj (pin 11) y latch (pin 12). Conecta el pin 16 a 5V, el pin 8 a GND, el pin 10 (MR) a 5V y el pin 13 (OE) a GND. En el código se usa la función shiftOut() de Arduino.
¿Funciona con ESP32 a 3,3V?
Sí. Al operar entre 2V y 6V, puedes alimentarlo con 3,3V y conectarlo directamente a los pines del ESP32.
¿Puedo encender LED directamente con sus salidas?
Sí, cada LED con su propia resistencia limitadora. Las salidas entregan poca corriente, por lo que para relés, motores o muchos LED encendidos a la vez conviene usar transistores o un ULN2803A.
¿Cómo conecto varios 74HC595 en cascada?
Une la salida Q7' (pin 9) del primero con la entrada de datos (pin 14) del siguiente, y comparte entre ellos las líneas de reloj y latch. Así controlas 16, 24 o más salidas con los mismos 3 pines.
Antes de comprar: verifica el voltaje lógico de tu placa (3,3V o 5V), cuántas salidas necesitas y si tus cargas requieren un driver adicional. La impresión y el logotipo del fabricante sobre el chip pueden variar según el lote; el modelo SN74HC595N, el encapsulado DIP-16 y su funcionamiento son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
