Transistor Darlington TO-220 – TIP102, TIP122, TIP127, TIP142 y más

Controla motores, tiras LED, relés y solenoides con la pequeña señal de un Arduino o un ESP32: los transistores Darlington TIP en encapsulado TO-220 tienen una ganancia de corriente muy alta, por lo que con muy poca corriente en la base pueden manejar cargas de varios amperes.

¿Qué puedes hacer con él?

• Controlar la velocidad de un motor DC con PWM.
• Encender tiras LED de 12 V desde un pin de Arduino o ESP32.
• Activar relés, solenoides y electroválvulas.
• Armar etapas de potencia en fuentes y reguladores.
• Reparar equipos electrónicos que usan estos modelos.
• Practicar conmutación con transistores en clases de electrónica.

Contenido de la compra

• ✔️ 1 transistor Darlington TIP del modelo seleccionado, encapsulado TO-220.

Características técnicas

• Tipo: transistor bipolar Darlington de potencia.
• Encapsulado: TO-220, con perforación para disipador.

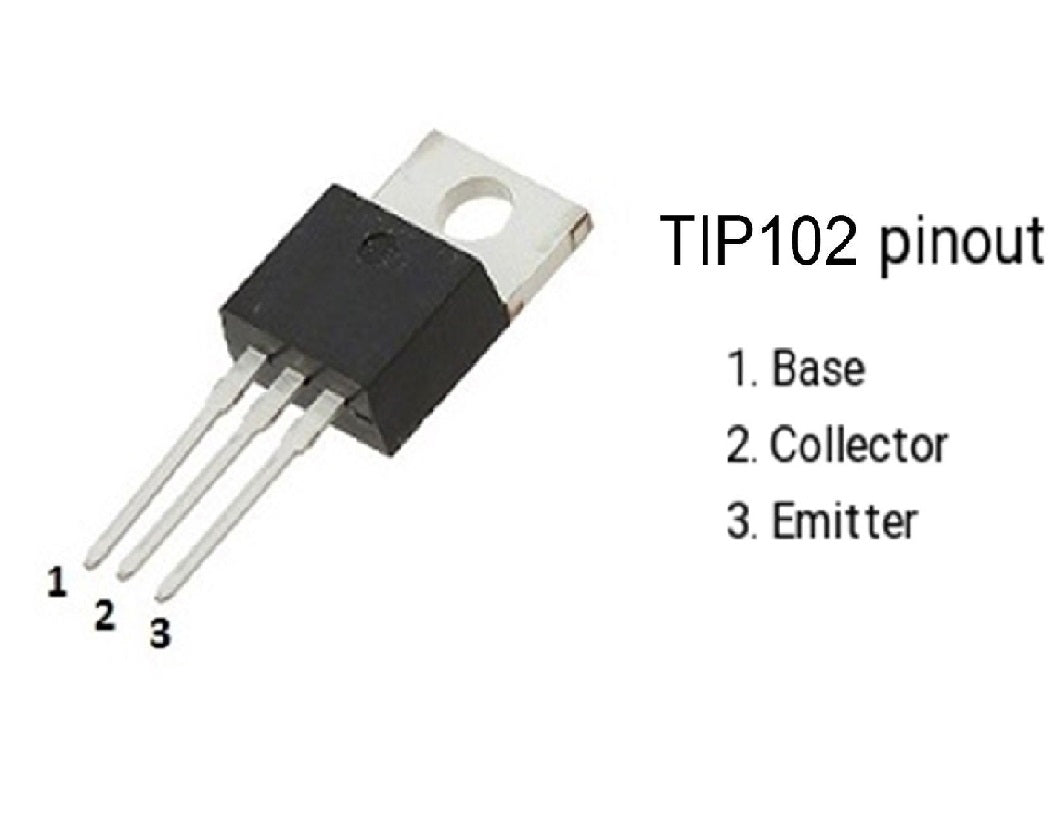

• Distribución de pines (vista frontal): 1 Base, 2 Colector, 3 Emisor. La aleta metálica va conectada al colector.
• TIP102: NPN, 100 V, 8 A.
• TIP122: NPN, 100 V, 5 A.
• TIP132: NPN, 100 V, 8 A.
• TIP142: NPN, 100 V, 10 A.
• TIP125: PNP, 60 V, 5 A.
• TIP127: PNP, 100 V, 5 A.
• TIP137: PNP, 100 V, 8 A.

Los valores de voltaje y corriente son máximos absolutos (voltaje colector-emisor y corriente de colector) según las hojas de datos de cada modelo. En la práctica, trabaja con margen y usa disipador.

¿Qué modelo elijo?

• NPN (TIP102, TIP122, TIP132, TIP142): la opción más común para controlar una carga desde Arduino o ESP32. La carga va entre el positivo y el colector, y el emisor a GND.
• PNP (TIP125, TIP127, TIP137): cuando necesitas conmutar el lado positivo de la carga, o como complemento de un NPN en puentes H y etapas push-pull.
• Pares complementarios: TIP122 con TIP127 y TIP132 con TIP137.
• Según la corriente: hasta 5 A elige TIP122 o TIP127; para 8 A, TIP102, TIP132 o TIP137; para 10 A, TIP142.

Ideal para

• Estudiantes de electricidad y electrónica.
• Liceos técnico-profesionales.
• Técnicos en reparación de equipos.
• Makers y proyectos de robótica y automatización.

¿Por qué comprar en Electricneill?

• Despachamos desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir el componente correcto para tu proyecto.

Preguntas frecuentes

¿Qué es un transistor Darlington?
Son dos transistores conectados en cascada dentro de un mismo encapsulado. Así se multiplica la ganancia y basta una corriente de base muy pequeña para manejar una carga grande.

¿Cómo conecto un TIP122 a Arduino o ESP32?
Conecta el pin del microcontrolador a la base a través de una resistencia de alrededor de 1 kΩ, el emisor a GND y la carga entre el positivo de su fuente y el colector. Une las tierras (GND) de ambas fuentes. Para motores y relés agrega un diodo de protección en paralelo con la carga.

¿TIP122 o MOSFET?
El TIP122 es simple y económico, pero en saturación pierde alrededor de 1 a 2 V entre colector y emisor, por lo que se calienta más. Un MOSFET de nivel lógico es más eficiente para corrientes altas. Para aprender y para cargas moderadas, el TIP122 es una excelente opción.

¿Necesita disipador?
Para corrientes bajas puede funcionar sin él, pero si el transistor se calienta al tacto, usa disipador. Recuerda que la aleta está conectada al colector: aíslala si el disipador toca otras partes del circuito.

Antes de comprar: verifica si necesitas NPN o PNP, la corriente y el voltaje de tu carga (con margen de seguridad) y si tu proyecto requiere disipador. La marca del fabricante y la serigrafía impresa en el transistor pueden variar según el lote; el modelo, la polaridad y el encapsulado son siempre los indicados. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
