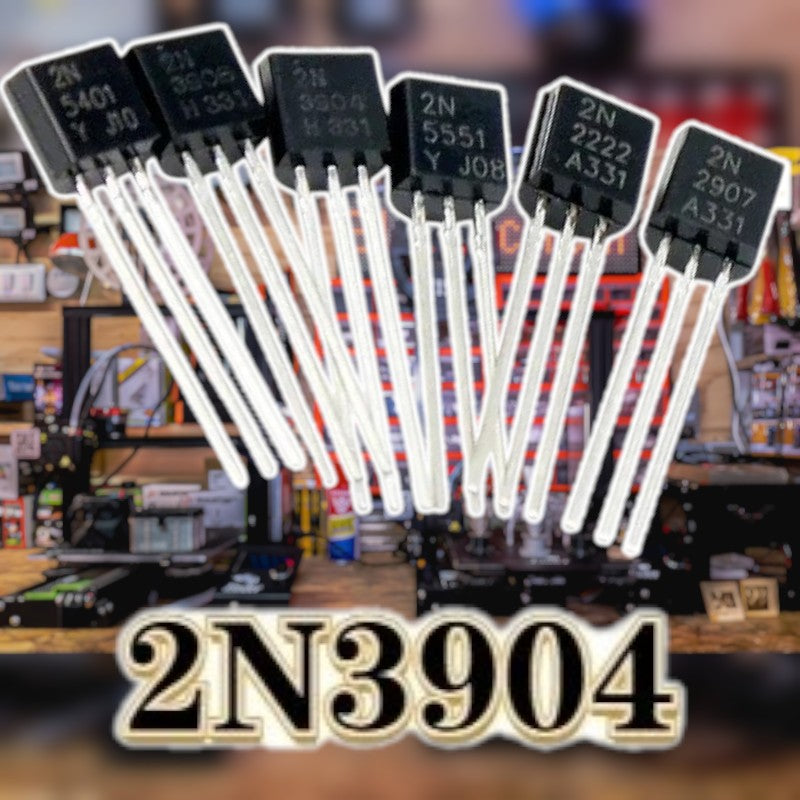

Transistor TO-92 2N2222, 2N3904, 2N3906, 2N5401, 2N5551 – unidad o kit

Activa relés, LEDs y pequeños motores desde un pin de Arduino o ESP32, o arma tus primeros amplificadores. Los transistores 2N2222, 2N3904, 2N3906, 2N5401 y 2N5551 en encapsulado TO-92 son los modelos NPN y PNP más usados en electrónica. Puedes comprarlos por modelo en packs de 1, 3 o 5 unidades, o llevar el kit con los cinco modelos.

¿Qué puedes hacer con ellos?

• Activar un módulo relé o un relé suelto desde Arduino o ESP32.
• Encender LEDs o un buzzer que consumen más de lo que entrega un pin.
• Controlar pequeños motores DC y ventiladores.
• Armar amplificadores de señal, osciladores y multivibradores.
• Adaptar niveles lógicos entre 3,3 V y 5 V.
• Reparar equipos electrónicos y practicar en clases de electrónica.

Contenido de la compra

• ✔️ Modelo individual: 1, 3 o 5 transistores del modelo seleccionado.
• ✔️ Kit 5 modelos: cada kit trae 1 transistor de cada modelo (2N2222, 2N3904, 2N3906, 2N5401 y 2N5551), es decir, 5 transistores. En «Cantidad» eliges cuántos kits llevas (1, 3 o 5).

Características técnicas

• Encapsulado: TO-92 de 3 patas, apto para protoboard y PCB.
• Tecnología: transistor bipolar (BJT).
• 2N2222: NPN, hasta 600 mA, 30 a 40 V según versión.
• 2N3904: NPN, 200 mA, 40 V.
• 2N3906: PNP, 200 mA, 40 V (complemento del 2N3904).
• 2N5551: NPN, 600 mA, 160 V (alto voltaje).
• 2N5401: PNP, 600 mA, 150 V (complemento del 2N5551).
• Compatibilidad: circuitos con lógica de 3,3 V y 5 V, usando una resistencia en la base.

Los valores de corriente y voltaje son máximos de colector y colector-emisor según hojas de datos típicas. Trabaja siempre con margen de seguridad.

¿Qué modelo elijo?

• 2N2222: el más versátil para conmutar relés y cargas de hasta unos cientos de mA.
• 2N3904 y 2N3906: para señales pequeñas, amplificación y cargas livianas; son la pareja NPN/PNP clásica de los cursos de electrónica.
• 2N5551 y 2N5401: cuando el circuito trabaja con voltajes altos, por ejemplo en etapas de audio o fuentes.
• Kit 5 modelos: la mejor opción si estás aprendiendo o quieres tener uno de cada uno en tu caja de componentes.

Ideal para

• Estudiantes de electricidad y electrónica.
• Liceos técnico-profesionales.
• Makers y proyectos de robótica con Arduino y ESP32.
• Técnicos en reparación de equipos.

¿Por qué comprar en Electricneill?

• Despachamos desde San Felipe, Valle de Aconcagua, a todo Chile.
• Productos seleccionados por profesores de electrónica.
• Te asesoramos para elegir el componente correcto para tu proyecto.

Preguntas frecuentes

¿Cuál es la diferencia entre NPN y PNP?
El NPN conduce cuando su base recibe un voltaje positivo respecto al emisor, que normalmente va a GND; se usa para conmutar el lado negativo de la carga. El PNP funciona al revés y se usa para conmutar el lado positivo.

¿2N2222 o 2N3904?
Ambos son NPN de uso general. El 2N2222 soporta más corriente (hasta 600 mA), por lo que es mejor para relés y cargas medianas. El 2N3904 (200 mA) es ideal para señales pequeñas y amplificación.

¿Cómo conecto un 2N2222 a Arduino o ESP32 para activar un relé?
Pin del microcontrolador a la base con una resistencia de alrededor de 1 kΩ, emisor a GND y la bobina del relé entre el positivo y el colector. Agrega un diodo (por ejemplo 1N4007) en paralelo con la bobina para proteger el transistor.

¿Cómo identifico las patas?
En la mayoría de los TO-92 de esta serie, mirando la cara plana con las patas hacia abajo, el orden es Emisor, Base y Colector. Como puede variar según el fabricante, confírmalo con la hoja de datos o con un multímetro en modo diodo.

Antes de comprar: verifica si tu circuito necesita NPN o PNP, la corriente y el voltaje que manejará el transistor y la distribución de pines indicada en tu esquema. Ten en cuenta que el logotipo del fabricante y los códigos de lote impresos en el cuerpo pueden variar según el lote; el modelo del transistor es siempre el indicado. Si tienes dudas sobre algún detalle, escríbenos antes de comprar y te ayudamos.
